영구배수공법

by k소장 익스크롬 2021. 7. 7.
반응형

영구배수공법

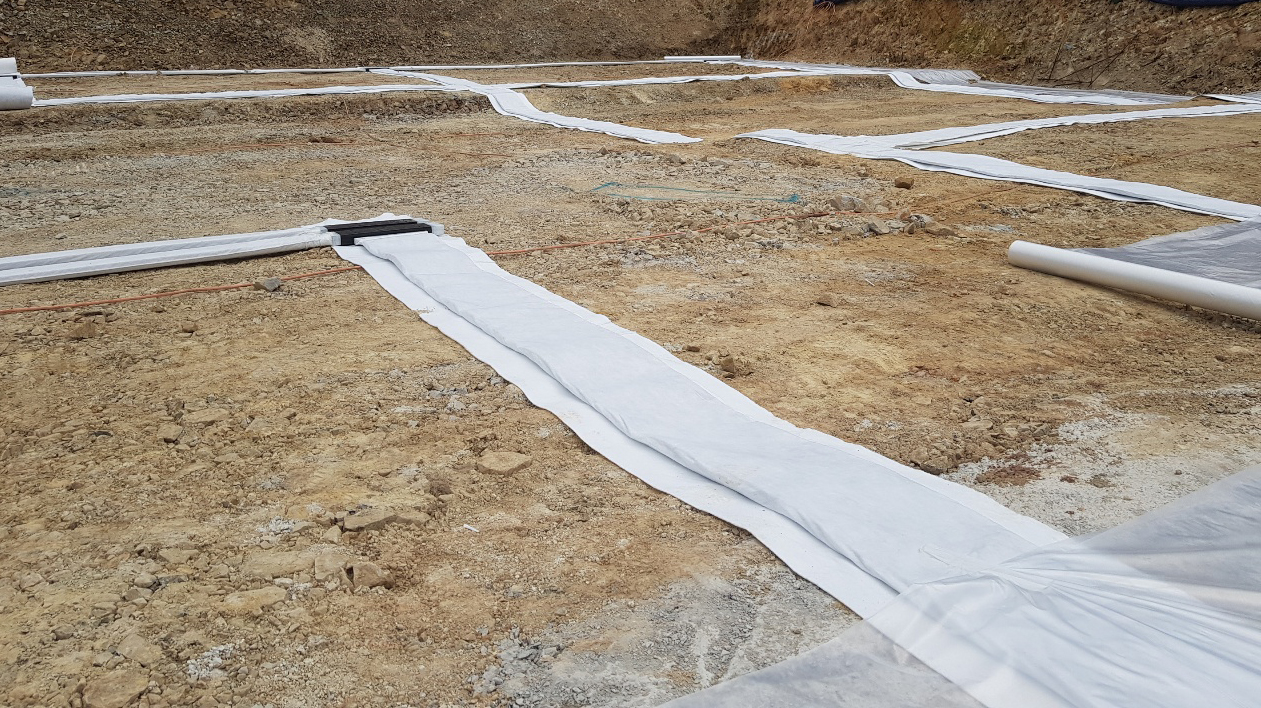

첫번째는 인원 및  토목자재 투입 두번째 토목섬유 깔기

세번째 드레인보드 설치  폭 300mm  두께 12mm네번째 SDS배수관을 설치한다 폭 100mm 두께35mm

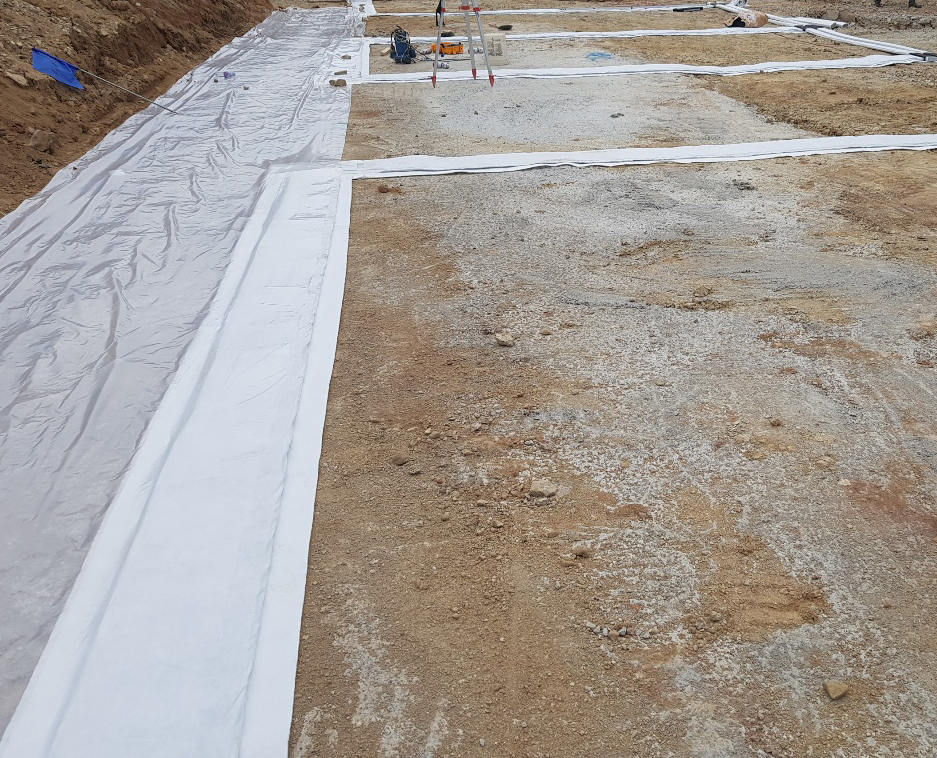

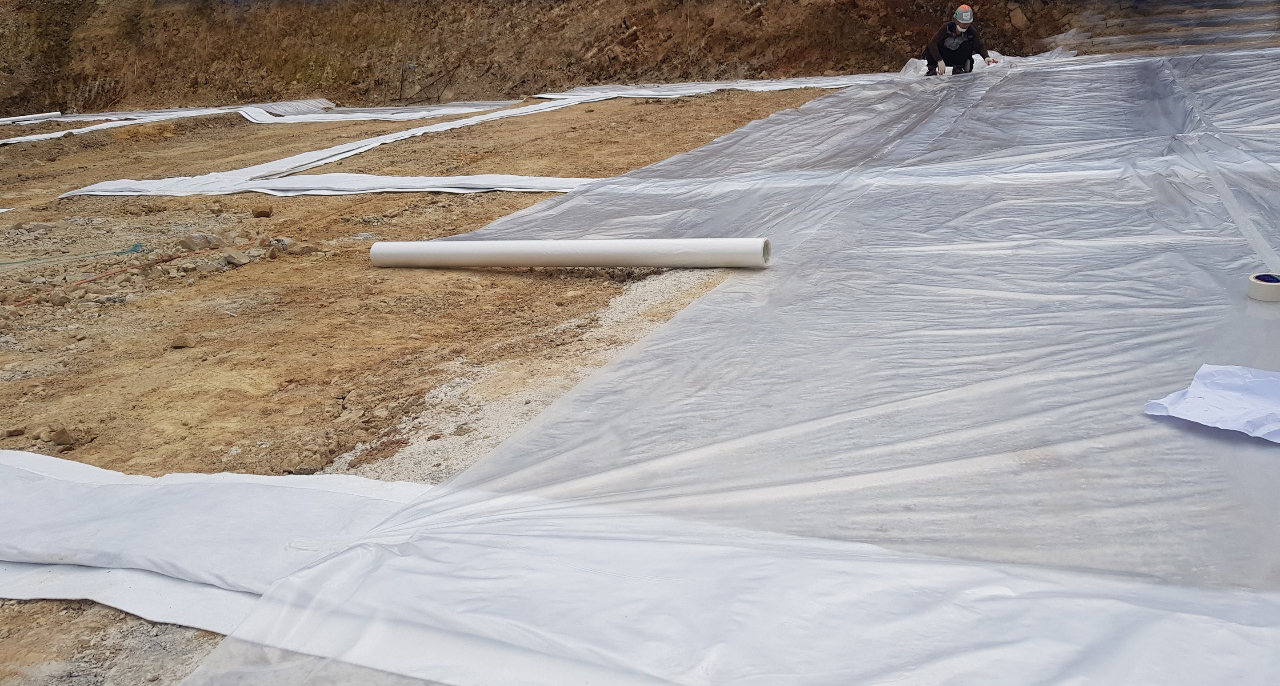

그리고 PE필름을 설치 한다 두께 0.8mm  다음은 집수정 sleeve 설치 및 상하수조절장치를 설치한다 마지막으로 청소 및 마무리작업을 한다.

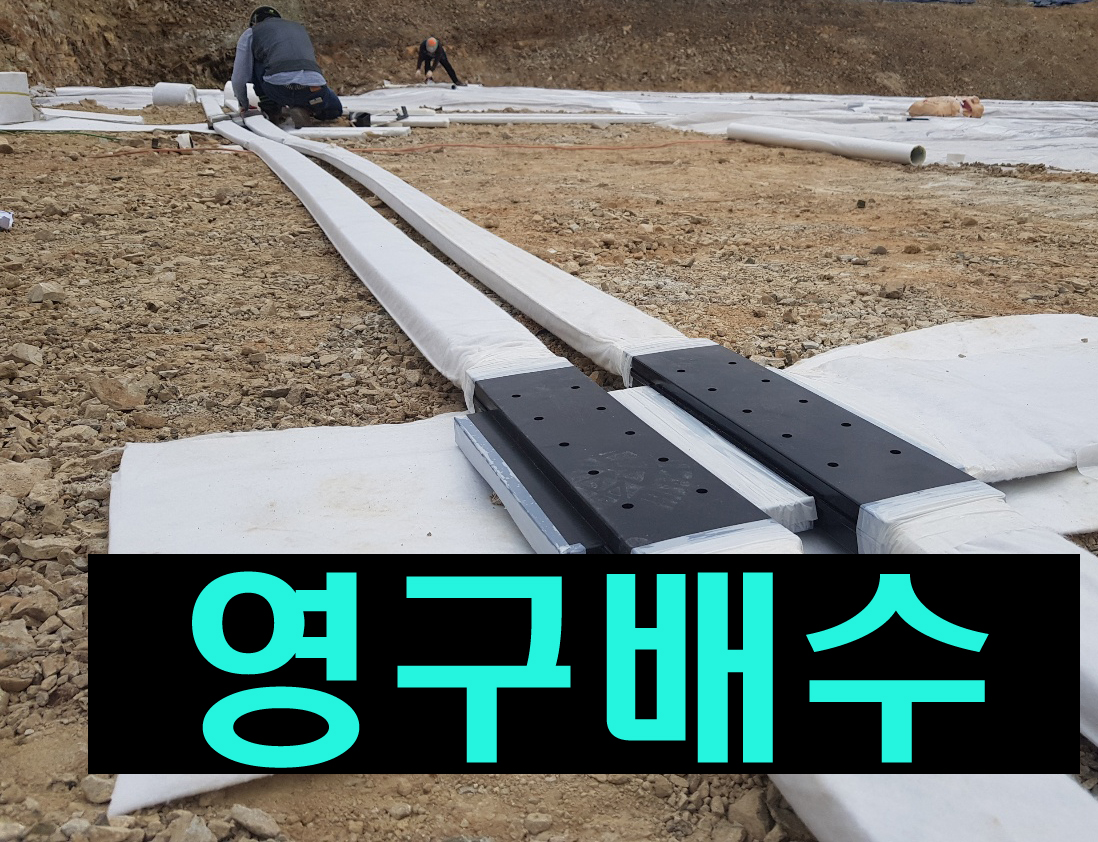

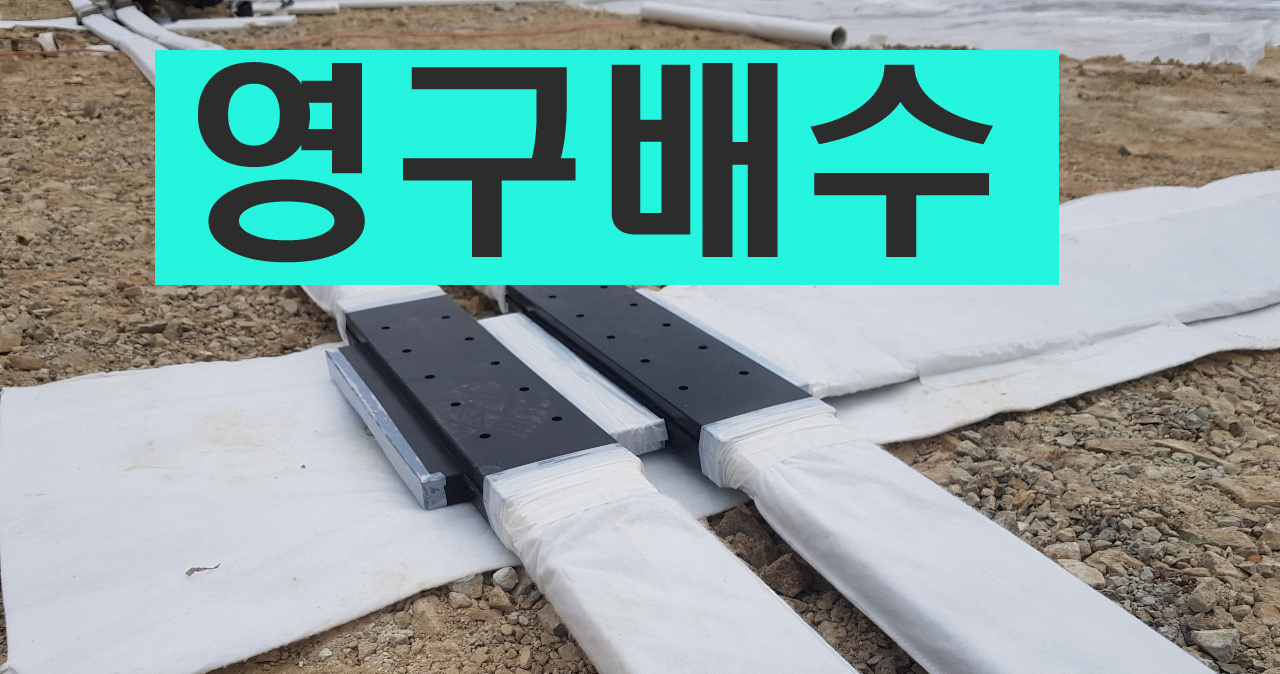

영구배수

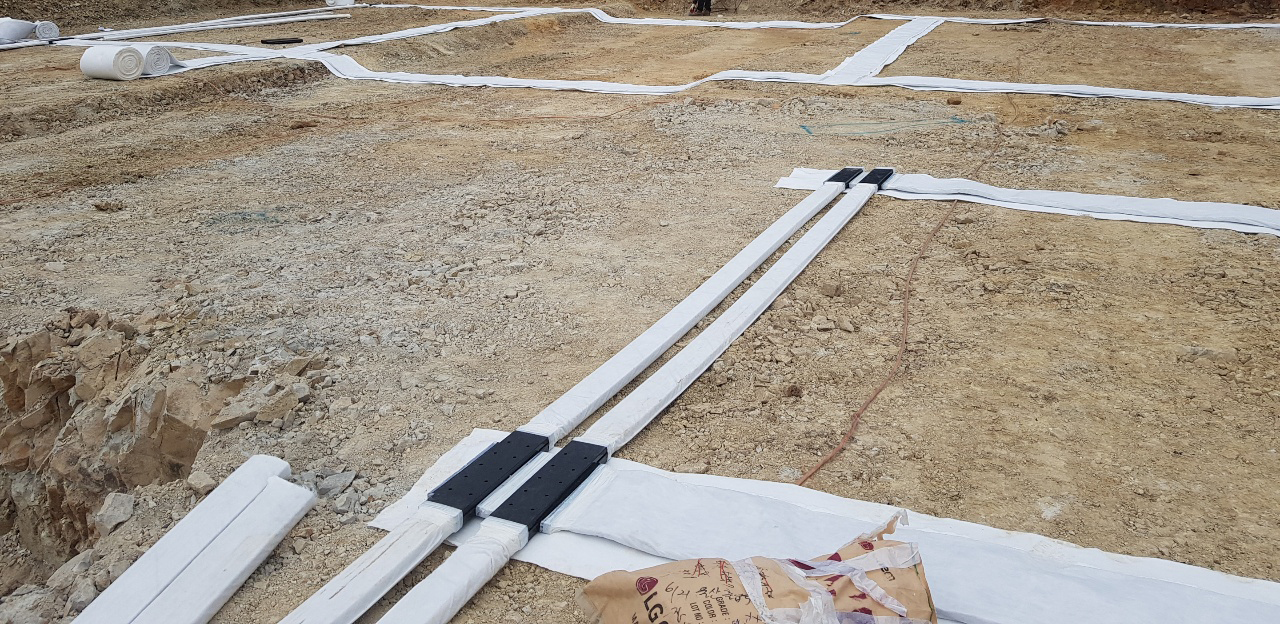

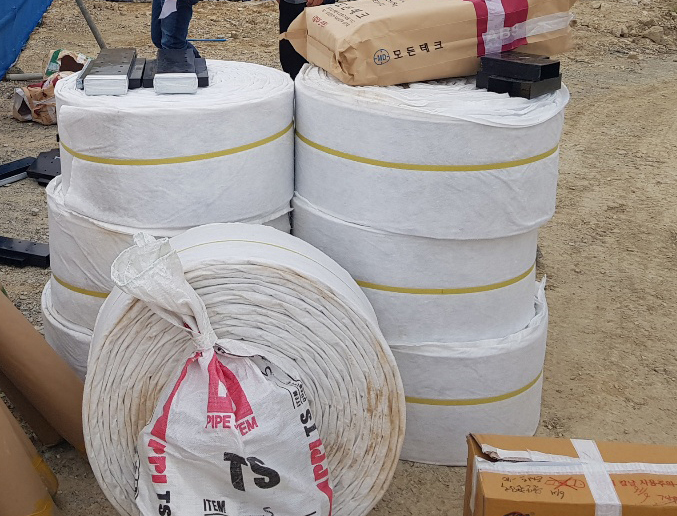

영구배수에는 S형 다발관이 들어간다

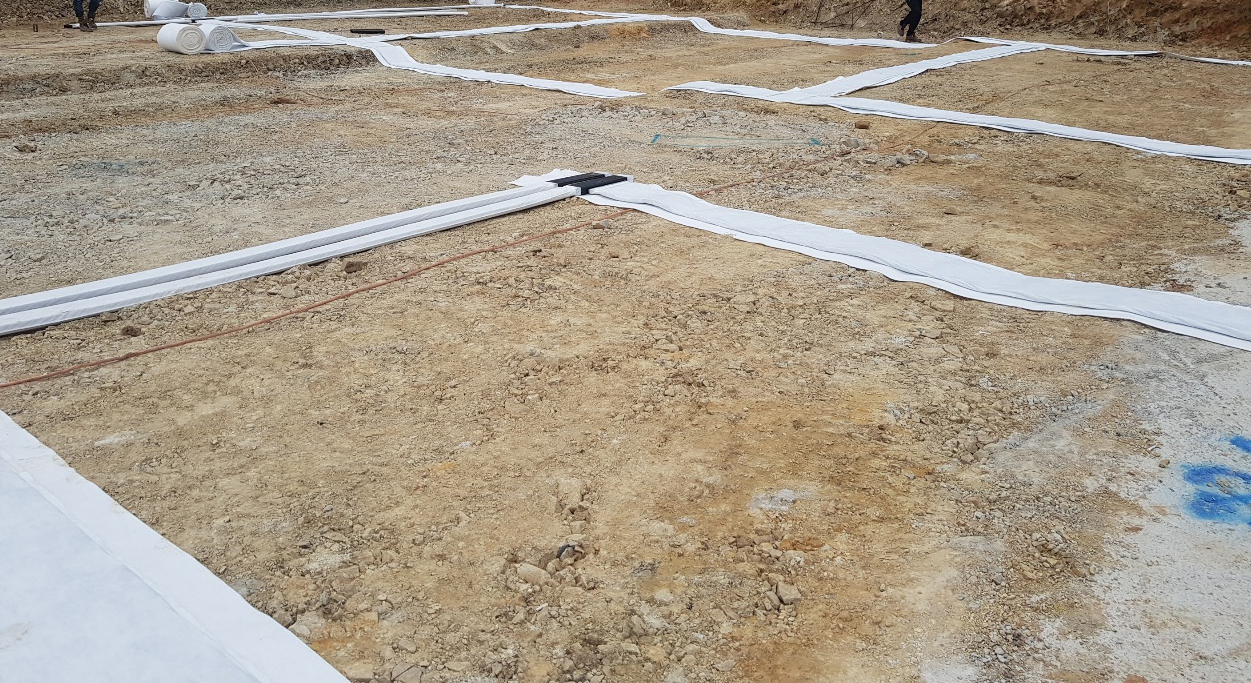

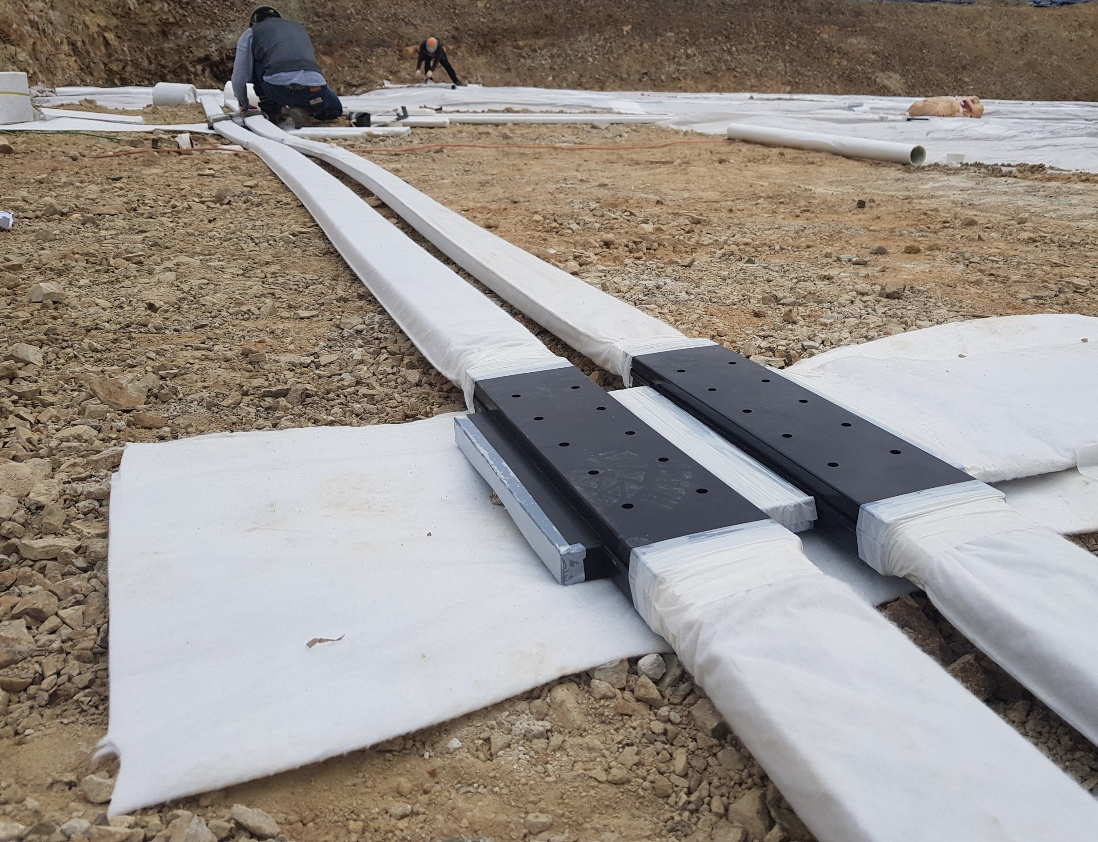

시스템 영구배수

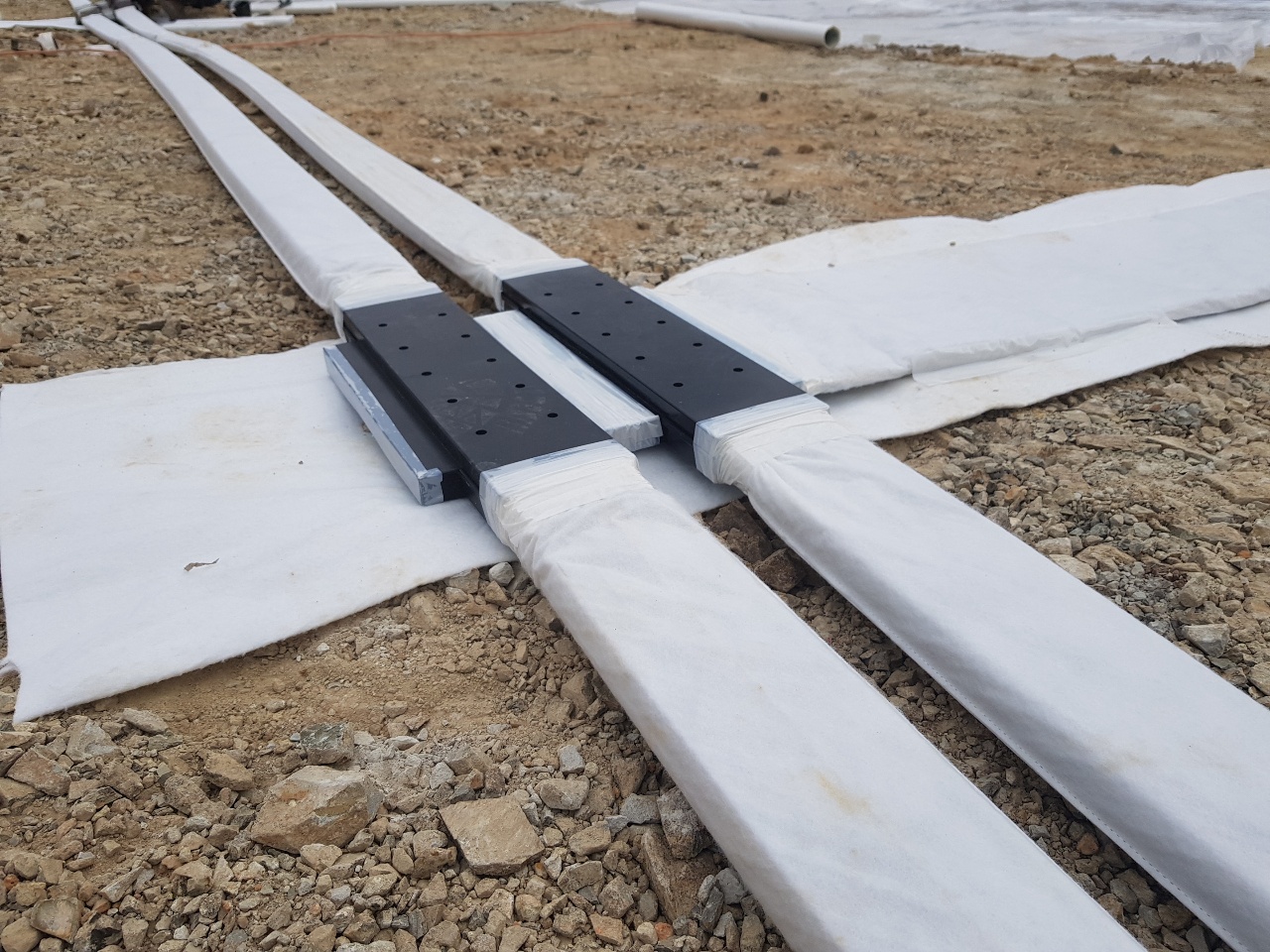

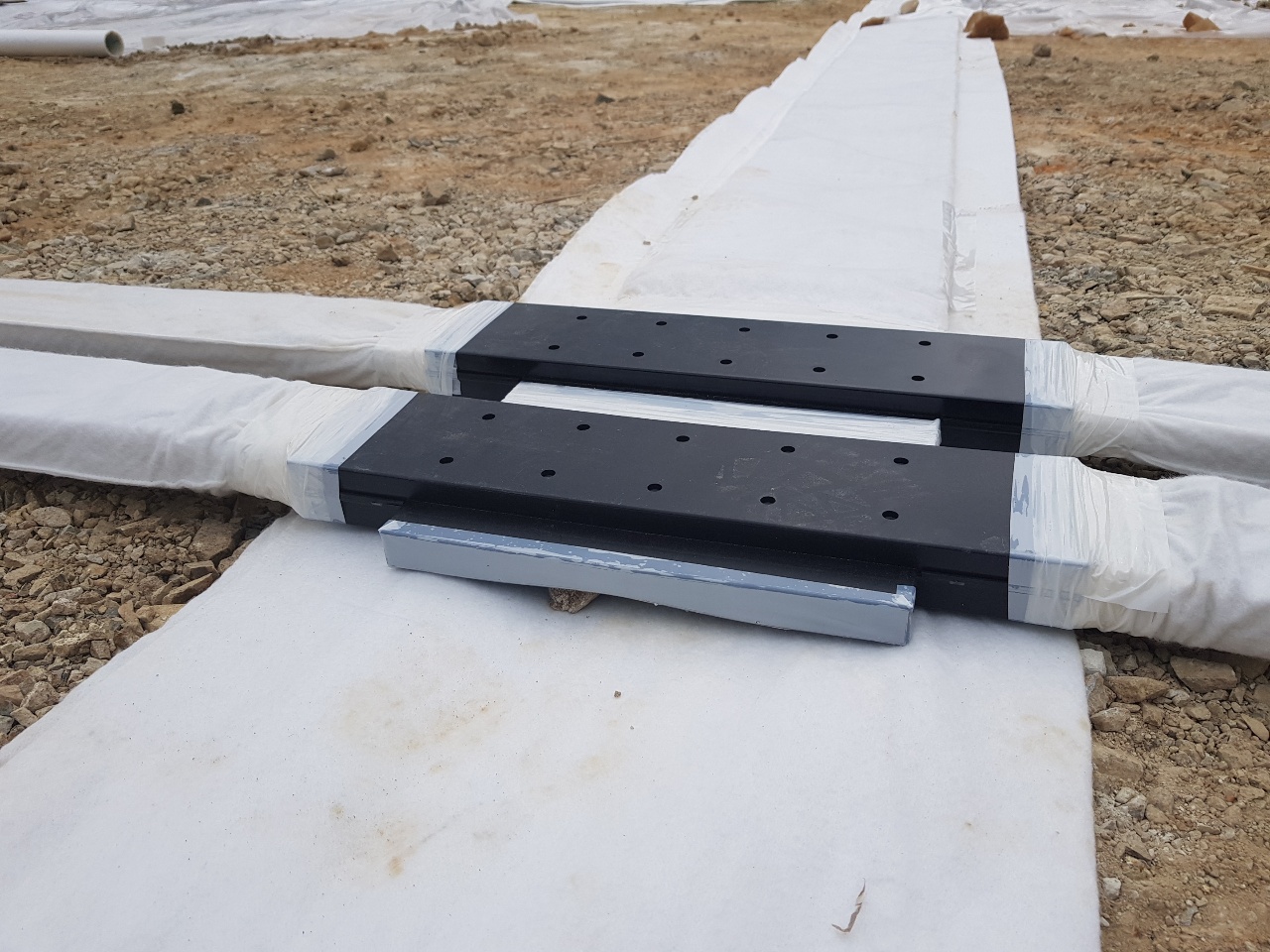

시스템 영구 배수 시스템 연결소켓 사용 버림시 확인 필요 (높이 5cm)



Drain mat 영구배수공법의 정의

Drain mat 배수 시스템은 굴착저면위 버림 콘크리트 내에 유도수로와 배수로를 설치하여 지하수를 집수정으로 유도하여 pumping를 설치하여 처리하는 것을 영구 배수공법 이라한다.

공법의 특징 지하수의 양압력 처리속도가 빠르고 단일공정으로 시공관리가 편리하며 충부한 안전율을 적용한 설계와 시공이 가능하다 . 집수정에 모인 지하수의 재활용이 가능하며 기토 콘크리트 균열에 의한 누수발생을 예방한다.

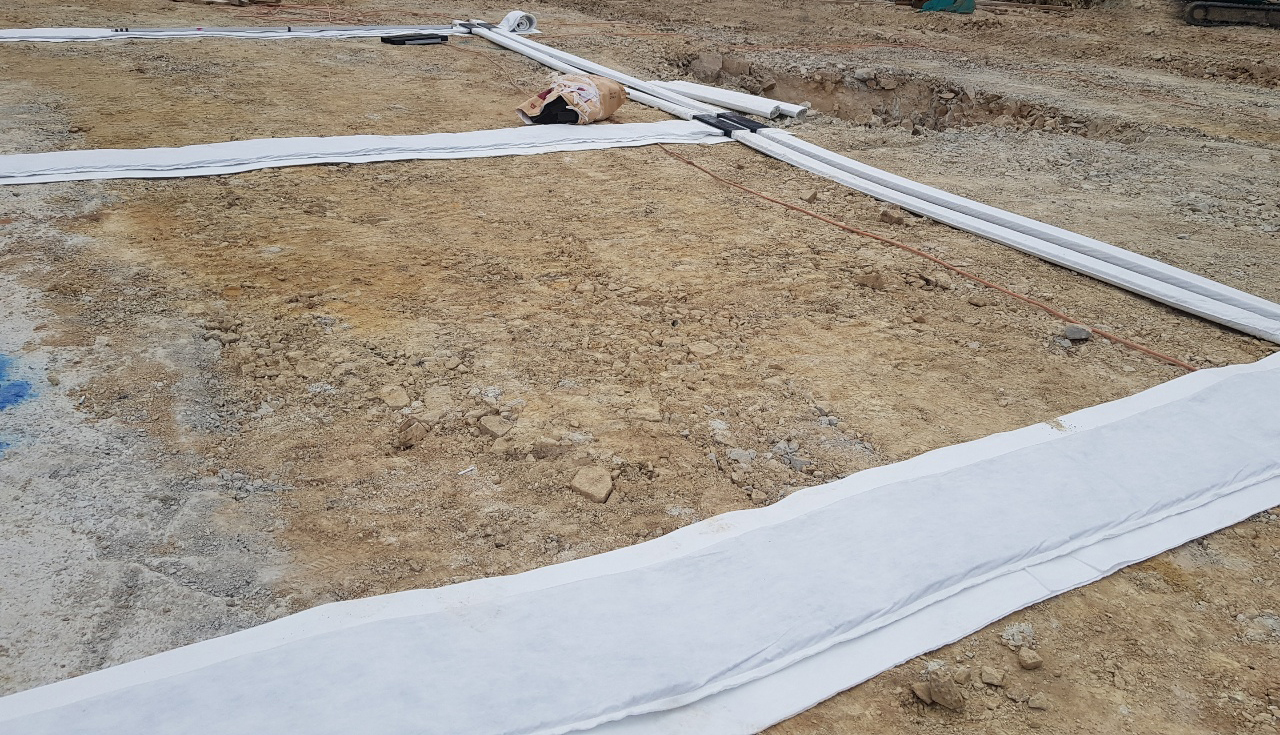

장섬유 부직포

폴리프로필렌 부직포는 인체에 무해한 소재로 농업용, 산업용 의료용 등 폭넓게 사용된다.

장섬유PET( 폴리에스터) 부직포느 폴리에스터 장섬유 부직포 열에 대한 내성이 우수 안전성 인장 인열 우수 건축용  포장용 등 다양하게 사용 된다.

장섬유 부직포 안쪽에 흔히 계란판이라는 지하수 통과 판이 심어져 있고 주 배수인 시스템 배수로 연결하여 지하수를 영구배수집수정 쪽으로 유도 이동시키는 지하수의 고임 현상을 없애 주고  건물 주위의 지하수 흐름에 지장이 없도록 하는 역할이 영구 배수의 목적이라 생각된다. 물론 지반의 상태에 따라 영구 배수를 해야하는 곳과 하지 않아도 되는 곳이 있지만  지하수의 흐름과 지반의 안정된 지내력을 위해서 하는 것이 좋고 대 단지 아파트나 주택일 경우는 필수적으로 영구배수 시스템을 적용한다.

2021.06.27 - [정보 자료방(무료)/건축기초자료] - 마이크로미터(Micrometr) 종류 및 읽는법

2021.06.16 - [정보 자료방(무료)/건축기초자료] - 마이크로미터 단위환산 법 알아보자

2021.05.24 - [건축기사 토막지식] - 자분탐상검사 보고서

2021.05.23 - [건축기사 토막지식] - 정재하시험 동재하시험 현장

2021.05.13 - [정보 자료방(무료)] - 항타기록지 양식 무료다운 받아가세요

2021.05.09 - [분류 전체보기] - 다발관 설치 및 사진

2021.05.09 - [정보 자료방(무료)] - 토사 반출증 무료 다운



#영구배수공법#영구배수종류#영구배수공법종류# 장섬유 부직포
