거푸집의 종류

by k소장 익스크롬 2021. 6. 11.
반응형

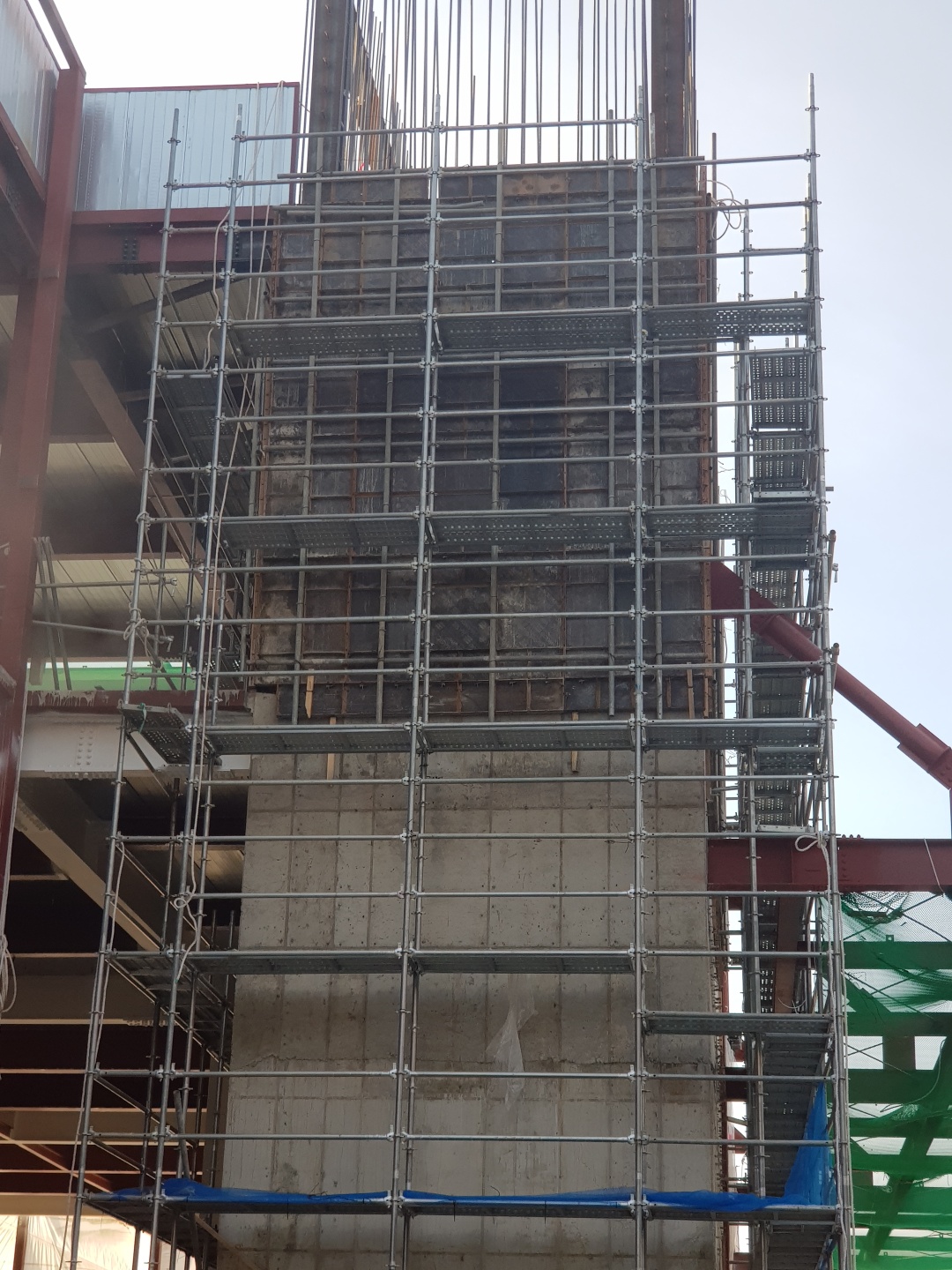

거푸집 종류

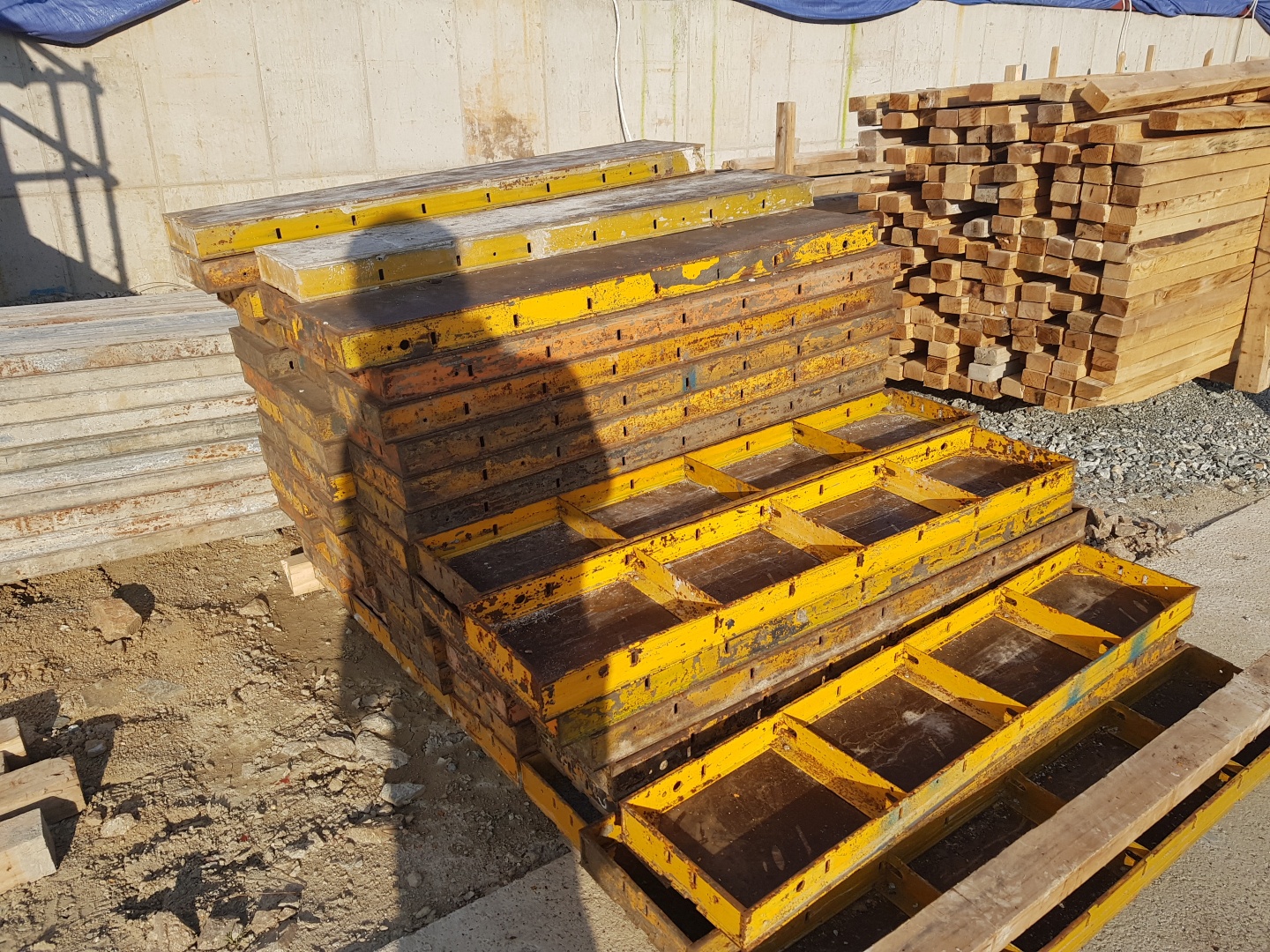

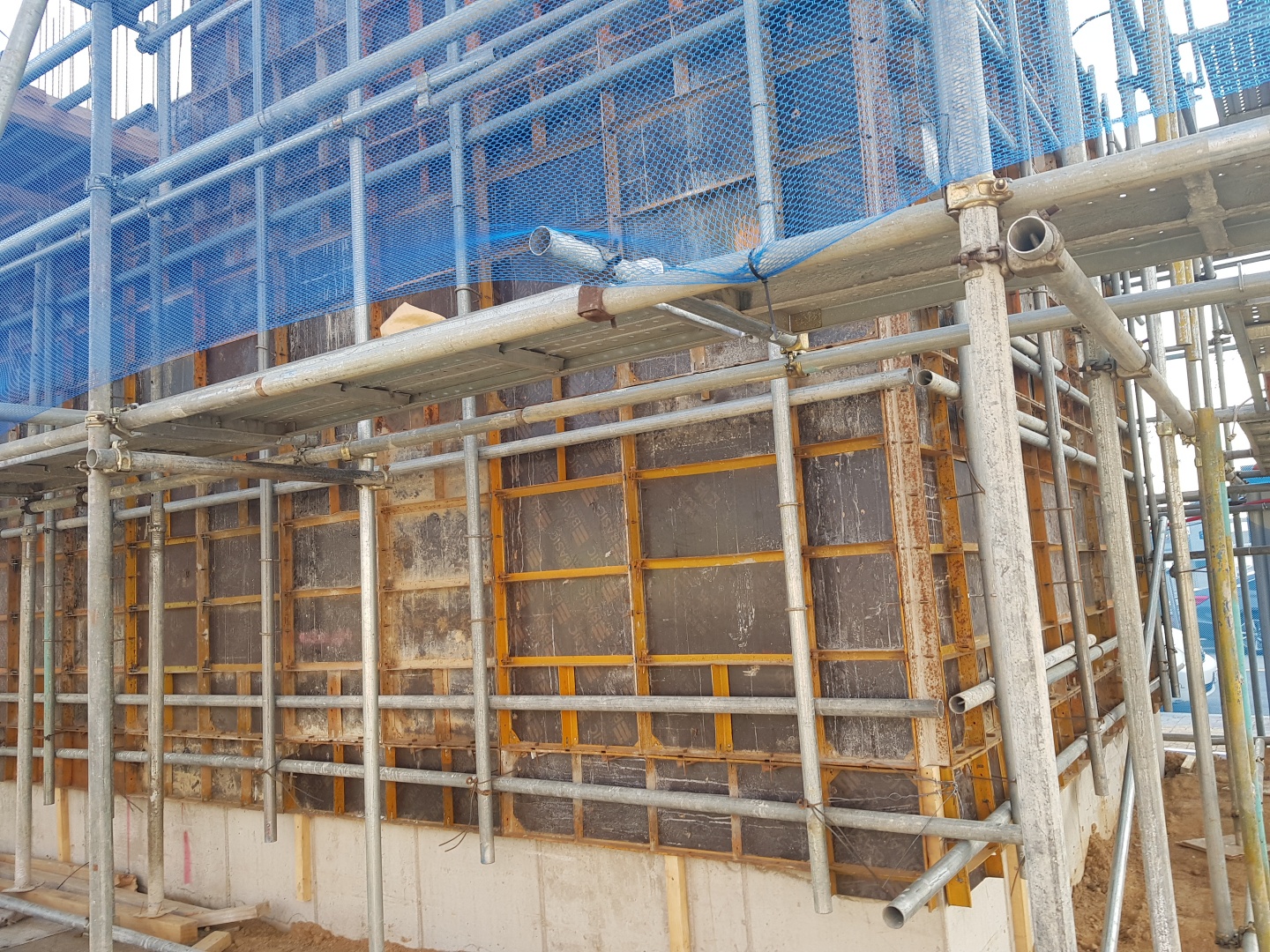

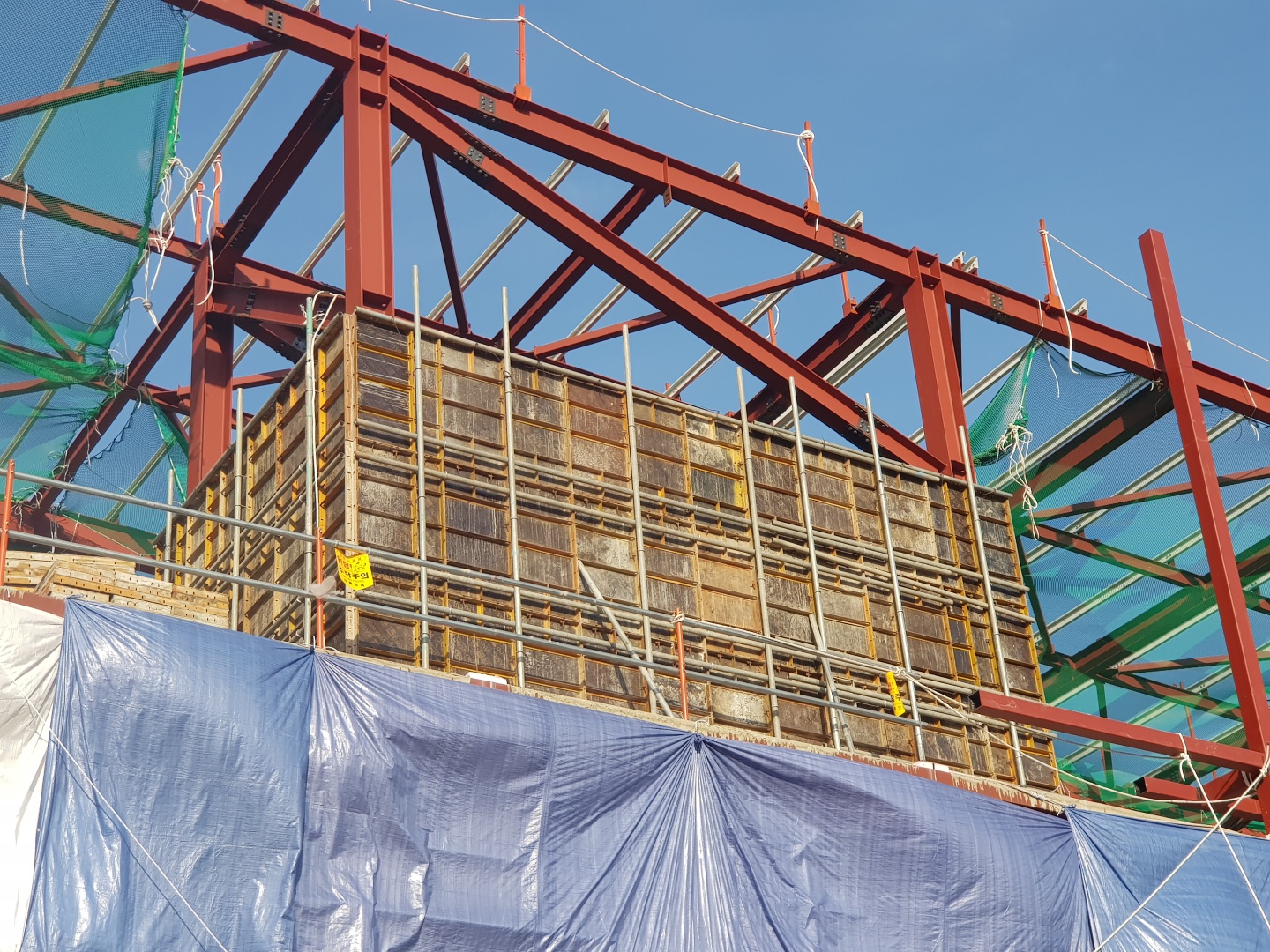

첫 번째 거푸집 종류에는  Euro 거푸집

1. 합판과 특수형강으로 만들며 파손이 극히 드물고 panel교환이 가능하다.

2. 특수장비가 필요 없고, 간단한

Crane이나 손으로 조립 가능

3. 조립 해체가 간단하고, 한 가지 형의

panel로 벽 , 슬래브  기둥의 조립이 가능



두 번째 거푸집 종류 메탈 폼 (Metal Form)

1. 치수의 정밀도가 우수하고 전용 회수가 많다.

2. 콘크리트면이 너무 평활하여

노출 콘크리트에 주로 사용된다.

세 번째는 거푸집 종류는

벽 전용 거푸집

1. 갱폼: 벽 전용 대형 거푸집으로 대형 벽 패널과

지주 작업대가 일체화되어 있으며

옹벽 교각 피어 (Pier) 기초에 사용된다.

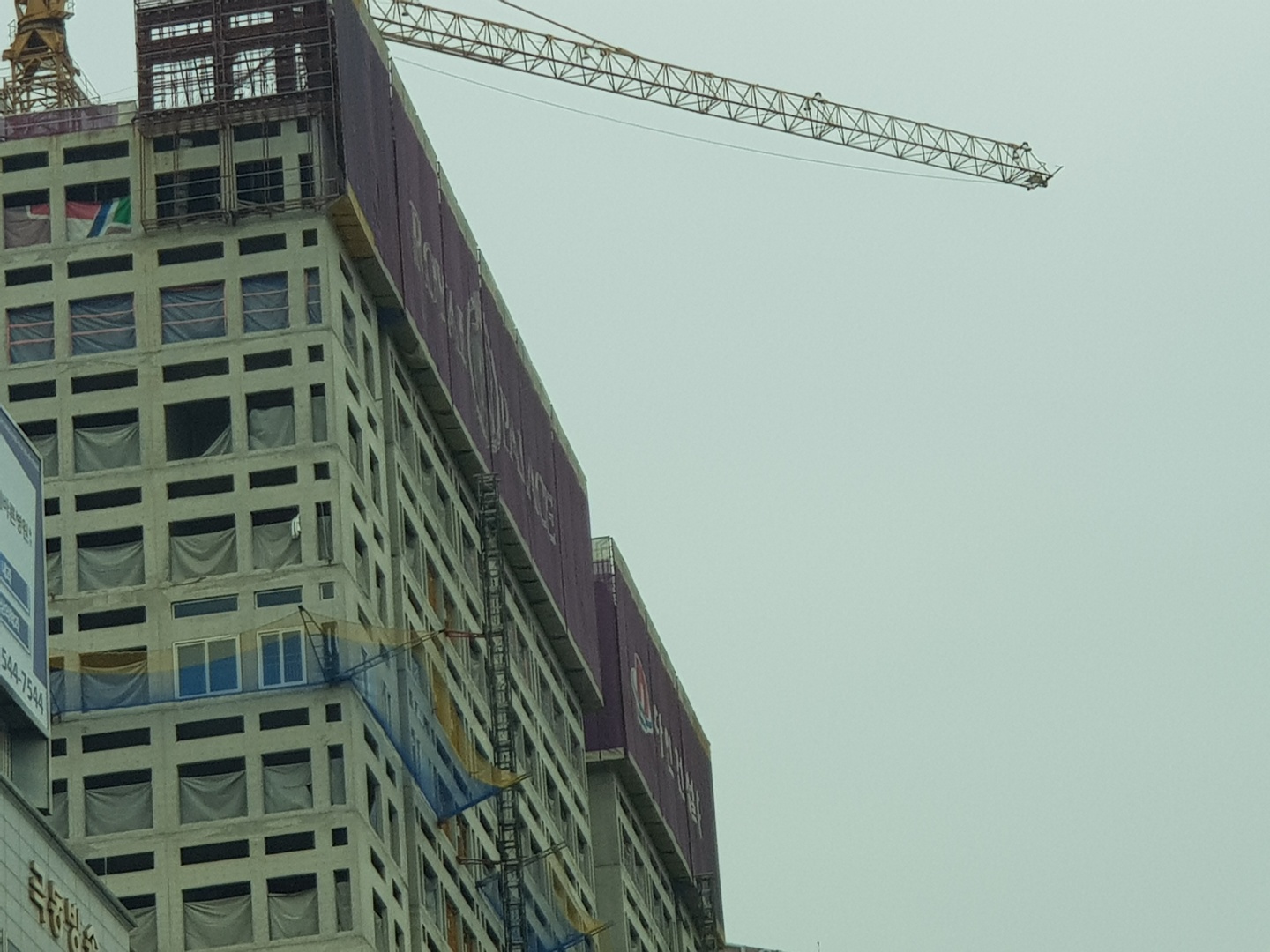

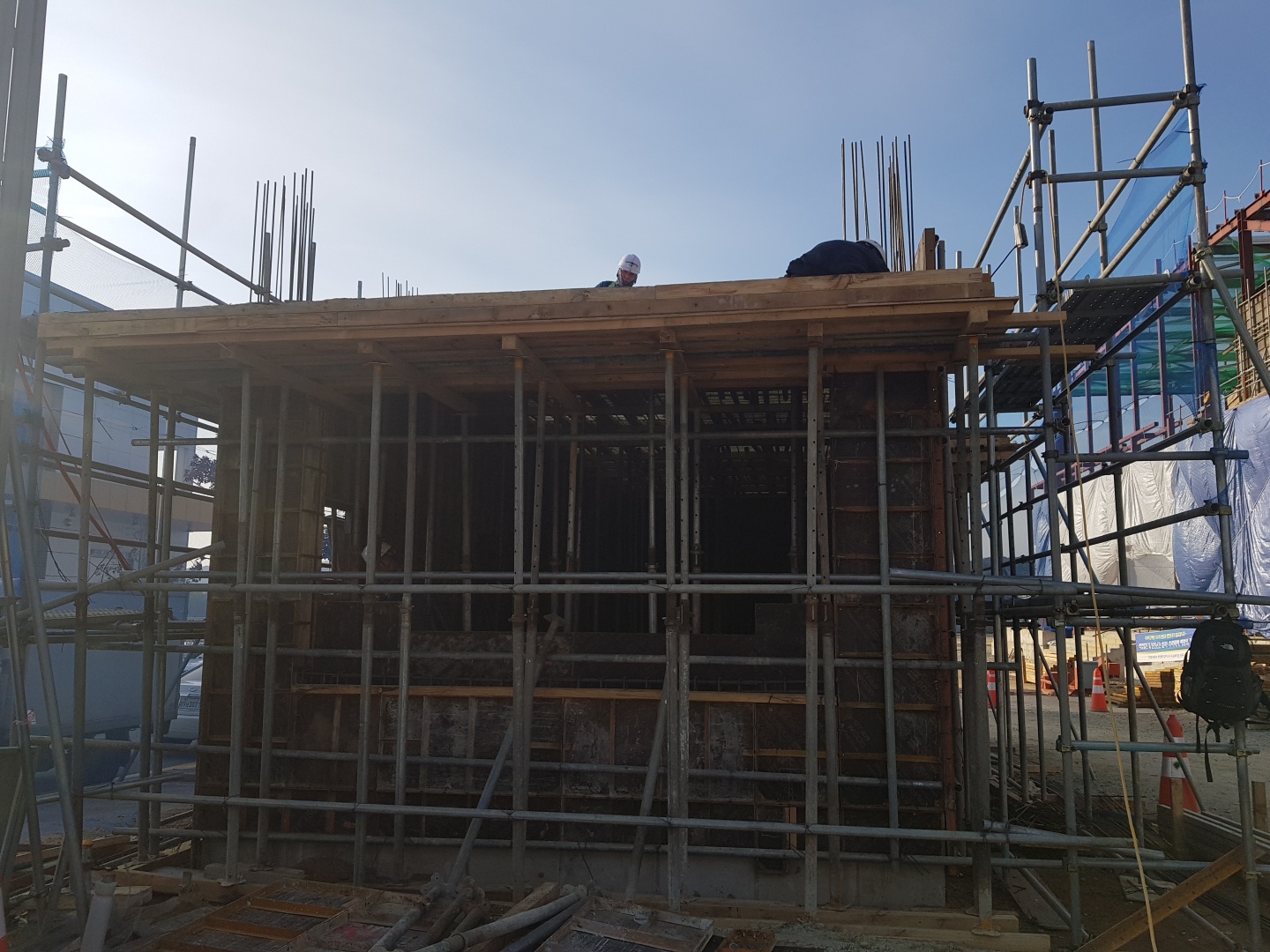

클라이밍 폼 : 벽체용 거푸집으로 거푸집과

벽체마감 공사를 위한 비계틀을 일체로

조립하여 한꺼번에 인양시켜 설치하는 공법이다.



네 번째 거푸집의 종류 바닥 전용 거푸집

1. 테이블 거푸집: 바닥판과 지주를 일체화하여

테이블 모양으로 만들어서 슬라브를 타설 한 후

동일한 등의 다른 구역으로 이동시켜

반복적으로 사용하는 거푸집.

2. 플라잉 거푸집 : 거푸집 장선 멍에 등을

일체화하여 수평 및 수직으로 이동할 수 있게 만든 거푸집.



다섯 번째 거푸집 종류로는 Tunnel 거푸집 벽과 바닥 전용

1. ㄱ 자 ㄷ 자 모양으로 슬래브와 벽

거푸집이 일체로 되어 있는 거푸집

2. 아파트 병원의 병실 호텔의 객실처럼 같은 크기와 유니트가

반복되는 용도와 보가 없는

칸막이 벽식인 경우에 적합하다.



여섯 번째 거푸집 종류로는 연속 공법

1. 슬라이딩 폼(Slinding Form)

1. 거푸집 높이 : 약 1m 내외

비계발판이 필요 없다.

2. 하부가 약간 떨어진 원형 철판

거푸집을 요크로 서서히 끌어올리는 방법

3. 사일로(silo) , 굴뚝 공사에 적합하다

4. 돌출부가 있을 때 사용할 수가 없다.

일체성 확보가 필요하다.

5. 공기가 약 1/3 이 단축된다.

(작업시간 단축 , 소요 경기 단축)

6. 기계의 고장이나 정지가 없어야

하고 강우나 주야를 불구하고 중단할 수 없다.



2. 슬림 폼

-전망탑, 급수탑 등 단면 형상에 변화가

있는 수직으로 연속된 콘크리트

구조물에 사용된다.

3, 트래블링 폼 (이동 거푸집

-수평 활동 거푸집이며 거푸집 전체를 그대로

해체하여 다음 사용장소로 이동시켜

사용할 수 있게 한 거푸집이다.



일곱 번째 거푸집 종류로는 무지주 공법

1 받침 기둥을 쓰지 않고 보를 걸어서 거푸집 널을 지지하는 형태

2. 종류로는 -보우 빔: 간사이가 일정할

경우에 사용되는 수평 지지보.

 -페코 빔 : 간사이에 따라 신축

조절이 가능한 수평 지지보



여들번째 거푸집 종류로는 워플(Waffle) 거푸집

1. 무량판구조 또는 평판 구조에서 특수 상자

모양의 기성재 거푸집(돔 팬: Domo Pan)

2. 크기는 60~90cm 각 높이는 9~18cm이고

모서리는 둥글게 되어 있어 2방향 장선 바닥판

구조를 만들 수 있는 거푸집이다.









거푸집 시공사 주의 사항

형상이나 치수가 정확하고 처짐 배부름 쥐틀림

등의 변형이 생기지 않도록 하는 것이 중요하며

시멘트 풀의 누출이 없게 쪽매를 수밀 하게 해야

하며 외력에 충붕히 안전하게 하는 것이 중요하다.

소요자 재가 절야되고 반복 사용이

가능하도록 하고 조립이나 해체 시 손상되지

않아야 하며 바닥 및 보의 중앙부를 간사이의

1/300~1/500 정도 치켜올려 준다 그리고 거푸집

조립 순서는 철근 조립순서와  동일하다.



거푸집 조립순서

기초-기둥-내력-큰 보-작은 보- 바닥- 외벽











거푸집의 부속재료

격리재: 거푸집 상호 간의 간격 유지

측벽 주게를 유지하기 위한 것

긴장재: 콘크리트를 부어 넣을 때 거푸집이

벌어지거나 우그러 들지 않게 연결 고정하는 것으로

조임용 철선은 달구어 두 겹으로 조여 맨다.



간격재 : 철근과 거푸집 간격 유지 철근 간격 유지

박리제: 콘크리트와 거푸집의 박리를

용이하게 하기 위해 사용한  중류 석유

동식물유 ㅍ파라핀 합성수지 등을 말한다.
