선홈통 공사

홈통

일반적으로 홈통은 플라스틱(pvc)이나 함석판 또는 동판 , 스테인리스를 사용을 많이 합니다.

플라스틱 홈통의 홈통걸이는 아연도금 강재 또는 pvc 제품을 사용하며 알루민늄 홈통의 홈통걸이는 알루미늄 또는 스테인리스 제품을 사용하고 스테인리스 강재 홈통의 홈통걸이는 스테인리스 제품을 사용합니다.

일반적인 지붕면적과 홈통의 크기

지붕크기가 30m2 내외 일경우 처마 홈콩 지름은 9cm정토이며 선홈통 지름은 6cm으로 하면 됩니다.

60m2내외 일 경우 처마촘통 지름 12cm   , 선홈통 지름은 9cm 입니다

100m2 내외 일경우  처마ㅣ홈통 지름은 15cm, 선홈통 지름은 12cm 입니다.

 홈통의 종류에는 처마 홈통과 선홈통이 있습니다.

초마홈통은 처마 끝에 수평으로 설치하여 빗물을 받는 홈통을 말하며 물매 1/200~1/50까지 안홈통과 밖홈통이 있으며 처마 홈통의 양쪽 끝은 둥글게 감되 안감기를 원칙으로 합니다.

처마홈통의 단위 길이는 2400~300mm 이내로 제작 설치를 합니다.

처마홈통의 길이가 길어질 경우 신축이음은 15m 간격으로 설치하고 연속적인 외관을 위하여 신축이음 사이의 공간은 처마 홈통과 동일한 재료를 사요하여 밀보합니다.

처마홈통의 외단부의 높이는 처마 쪽 처마홈통의 높이보다 최소 25mm 또는 처마 홈통 최대폭 1/12 둥 큰 치수 이사으로 높이가 낮게 제작합니다.



선홈통은 3000mm가 넘지 않는 것이 좋음

선홈통

선홈통은 처마홈콩에서 내려오는 빗물을 지상으로 유도하는 수직홈토입니다.

선홈통은 최장 길이 3000mm 이하로 제작 설치를 합니다

선홈통과 벽면의 이격 거리는 30mm 이상의 간격을 유리합니다.

선홈통 걸이는 상단과 하단에서 거리 200mm 정도 되는 위체에 설치하고 그 중간에는 1500mm  정도의 간격으로 등 거리가 유지되도록 합니다.

선홈통의 하단부 배구수는 45도 경사로 건물 바깥을 향하게 설치합니다.

깔대기 홈통

깔때기 홈통은 처마홈통과 선홈통ㅇ을 연결하는 경사홈통을 말합니다.

처마홈통 연겨관과 선홈통 연결부의 겹침길이는 최소100mm 이상 되도록합니다.

지붕배수구와 처마홈통의 연결에 물받이 홈콩을 사용하는 경우에는 물받이 홈통의 폭이 배수구의 직경 또는 폭보다 최소 50mm 이상 넓게 제작 설치를 합니다.

작식홈통

깔때기홈통과 선홈통 사이에 설치하여 장식을 겸합니다. 유수의 방향 전환 및 유수가 넘쳐서 흐르는 것을 방지합니다.

밑창에는 꽂이 홈통을 조짐못 으로 조지고 납땜하여 선홈통에 60mm 이상 꽂아 넣어 둡니다.



2021/03/01 - [주택상가공장 인테리어/설비배관작업] - 멤브레인(Membrane) 방수 공사 알아보기

2021/02/28 - [정보 자료방(무료)/건축기초자료] - 축동력 펌프

2021/02/28 - [건축기사 토막지식] - 장스팬 건물 구조계획

2021/02/27 - [주택상가공장 인테리어/새시(창)] - 제주샤시 창호 금속작업

2021/02/12 - [건축기사 토막지식] - 레드번 시스템 REDBURN SYSTEM

2021/02/10 - [건축기사 토막지식] - 건축신고만 해도 되는 경우는...

2021/02/08 - [분류 전체보기] - 고강도 콘크리트에 대해 알아보자

2021/02/07 - [건축기사 토막지식] - 콘크리트 종류

2021/01/27 - [정보 자료방(무료)] - 일용직 노무 지급내역서 양식 무료 다운 받아가세요

2021/02/02 - [건축기사 토막지식] - 메조넷형,장단점 알아보기





집수정가격

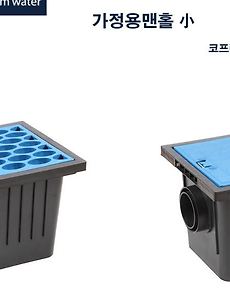

가정용맨홀 소형 집수정 우수 하수 오수맨홀 PP PE맨홀 배수조 오수받이

판매처: 백두산농자재

악취차단막 100파이 가격이 24200 원

모통원료는 pp이며 자동차 범퍼를 재생한 pp 충격에 강하고 토압에 변형이 되지 않습니다

규격은 37cm*33cm*28.5cm

입수구 75파이, 100파이 겸용이며 출구 또한 같습니다 커버는 코프렌 산화 방지제, 탈색 방지제 첨가로 더욱더 오랫동안 사용이 가능합니다. 엠보식 악취 차단막이 기본적으로 있습니다.

위사진은 그레이팅 커버로된 PE집수정

위사진은

판매처:철물도매스토

가정용맨홀420 우수 빗물받이 집수정 배수로 악취방지

가격은 25000원

가정용 맨홀 우수 43cm*37cm42cm  제조 대한민국 빗물 배수를 위한 맨홀

위사진

판매처: 건자재 114

PE 사이즈 500*400*H640

가격이 24750원입니다

PE집수정은 두개 이상의 수원이나 못 우물 등으로 부터 집수되어 하류로 보내는 우물을 말합니다.

PE집수통 배수는 굴착면에 침투한 물이나 용수의 자연배수가 어려울 경우 굴착면 보다 한 단계 낮게 굴착한 도랑을  말합니다  집수정에 모아 이곳에 모인 물을 외부로 배수하는 역할을 합니다 집수통은 낮은 위치에 설치하여 물이 유입 되기 쉽도록해야하며  용수량이 비교적 적고 침투에 대한 안정성이 있는 토질에 한정되는 사실에 유의 해야합니다.

일용직 노무 지급내역서 양식 무료 다운 받아가세요

기성청구양식 무료다운받아 가세요

발주서 양식 회원가입 없이 받아가세요

2021년 건축기사 예상 기출문제 요약

 샤시 거실창 저렴하게 하는 방법

용접 아다리 예방 대처법

팝아트 이미지 무료 다운로드

EPDM 커튼월 창호에 적용 ,실리콘 고무 비교, epdm가스켓

두힘의 합성 또는 여러힘의 합성 사인 코사인 탄젠트

인수 인계서 무료다운

연봉근로계약서 무료 다운받아 가세요

컨시스턴시 콘크리트의 성질

거푸집 공사 기초 Formwork ,거푸집 안전수칙



거푸집 공사 기초 Formwork ,거푸집 안전수칙

거푸집 기초 지식 거푸집은 콘크리트 구조물을 필요한 형태나 치수로 설치하기 위한 구조물이며 통상 콘크리트 거푸집은 합판을 사용하는경우가 많이 있으며 공사 환경에 따라 경질섬유판이나

exchrome88.com





트렌치 알아보자



트렌치는 쉽게 말하면 배수구를

자동차나 사람이 안전하게

지날 수 있도록 하기 위해

설치하는 철 구조물입니다.

트렌치는 일단 미끄럽지 않고

안전해야 합니다.

그래서 트위스터 bar를 사용하면

효과를 낼수 있습니다.

채광 환기가 양호 해야 합니다.

트렌치

사진출처 : 두용산업주식회사





사진출처 : 두용산업주식회사

트렌치는 설치하기가 쉬워야 하며

미관상으로도 보기 좋은

것이 좋습니다. 격자무늬는 공장

바닥에 잘 어울린다고 보면 됩니다

스틸그레이팅 트렌치

스틸그레이팅 트렌치

사진출처 : 두용산업주식회사

스틸그레이팅 트렌치

사진출처 : 두용산업주식회사

출처: 네이버쇼핑

네이버에 스틸그레이팅 이라고 검색을 해 보면

가격 차이가 많이 나는 것을 알수 있습니다.

그러나 일반 가정에서 사용할 경우와

정행진 규정 사이즈에 맞는 것을 사용하는 가에

따라 선택의 폭이 넓을 수 밖에 없습니다.

정해진 규격과 규정에 맞게 선택하여

사용하는 것이  권해 드립니다.

특정 제품이 정할수는 없지만 각 현장에

알맞은 제품을 사용하는 것을 권합니다.

무소음 트렌치는 특수 고무 패드가

부착되어 있어서 충격으로 인한

소음이 발생하지 않으며 앵글에 따라

높이 조정이 가능하며 길이도 무한

연장이 가능한 제품이라고 보면 됩니다,

양쪽으로 볼트를 체결하는 방식으로

조립되어 있어 안정감과 소음 방지에

효과가 좋으며 보급형으로  제작되어

점점 가격이 저렴해 지고 있습니다.

트렌치01

트렌치02

트렌치03

무소음 트렌치 수로공상

아파트나 빌딩 주차장 입구에 주로

사용되며 주택가 횡단도로 소방도로

물류창고 등에도 사용됩니다.

과속 방지 효과도 있으며 아치형태로

제작되어 차량의 과속을 방지하는

효과가 있으며 유지 보수 효과가

절감되는 이점이 있습니다 .

설치 시공이 용이하며 보행자 어린이가

타고 다니는 인라인 스케이트 등

놀이공간에도 활용이가능합니다.

무소음트렌치는 100MM간격으로 연결하여

길이에는 제한이 없으며 곡선은 자체적으로

해결이가능하다는 점.



출처-건자재 114  https://gunjajae114.com/index.html

출처: 하성산업

사진출처: 월간물가자료

참고 월간 물가 자료에 보면

동방 케미칼이 바닥 1.5t*뚜껑3t STS 304 (설치비 포함)

가격이 362,555원으로 명시되어 있습니다.

물가 정보는 2019년 4월당에 발행된

자료 입니다 참고 하세요

STS 304 스텐 의 종류이며 304는 니켈의 함양을 표기 한것으로 알고 있습니다.

내용과 다를경우 댓글 부탁드립니다.

2020/11/10 - [정보 자료방(무료)/각종금속철물] - 스텐가격 stainless steel 단가표

2020/11/06 - [정보 자료방(무료)/각종금속철물] - 파라펫링 설치현장

2020/10/29 - [정보 자료방(무료)] - 공사 공종표 다운 받아 가세요

2020/10/28 - [정보 자료방(무료)] - 견적서 갑지 무료다운 받아가세요

2020/10/21 - [정보 자료방(무료)] - 건축외장재 ,외부 마감재 ,화재 예방

2020/10/21 - [정보 자료방(무료)] - 시급계산기 받아가세요

2020/10/14 - [주택상가공장 인테리어/공장및 기타공사] - H빔 80평 공장 건축비용은 얼마일까?

스텐 가격 및 종류

스테인리스강은-내식성을 향상 시키기위해

크롬 또는 니켈을 함유시킨

합금강을 말합니다.

스텐금속(STAINLESS STEEL)

  첫번째 가공 했을때 1B 로 표기하며

그다음 2B 그다음이 헤어라인 H/L 포리싱(밀러)

슈퍼 밀러 등 이런 순서로 가공에

따라 스텐이 강도와 가격 이 전혀

달라 질수 있습니다.

아는 범위내에 단가표를

알려드리겠습다.

건축에 많이 사용되는 헤어라인

부터 포리싱 까지 여러가지 두께로

가격을 나누어 보았습니다.

가격은  항상 변동 될수 있어니간

꼭 확인 해 주세요

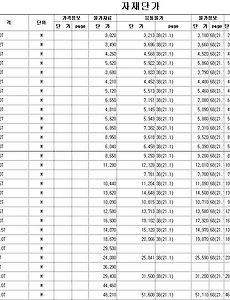

위 표를 보시면 두께에 따라 금액이

달라지며 통상 2B 부터 헤어라인(H/L)

폴리싱(P/S) 까지만 단가표를

작성 했습니다

일반적으로 스텐금속(STAINLESS STEEL)

들어가는 곳 작은 물량일

경우는 별 문제 될일이 없지만

물량이 많은 현장일 경우 몇 십원 까지

정확히 계산을 해야

문제가 발생하지 않는다.

스텐(STAINLESS STEEL)가격은

변동이 있어서 일정에 맞게

단가 표를 확인하는 것이  좋습니다.

그리고  목록 부분에 보시면

304, 430, 201이 표기 된 부분이 보이시죠

이부분은 니켈(Nickel)의 함량에

따라 스텐(STAINLESS STEEL) 종류가

나누어 지며.

현장 상황에 따라 사용하는 재료가 달라

질수 있다는 것을 알수 있습니다.

일반적으로 상가 건물에 주로

사용되는 강화도어는, 쉽게 말하면

유리문 건물의 외부 인테리어 효과를

낼수 있는 도어 종류라고

생각하시면 됩니다.



아래에 보이는 도면이 강화도어

도면인데 도어를 고정시키는 부분이

스테인레스 BAR 입니다 여기 같은

경우는 1.5T두께로 스텐을 접어서

강화도어를 고정 시킨다는

의미로 보면 됩니다.

스텐은 우리 생활에 많이 활용되는데

주로 건축에서는 입구 쪽 도어

그리고 계단 그리고 각종 안전장치

및 소방장치에 주로 사용됩니다

스텐 비중 참고하세요

STS 304=7.93

STS 316=7.98

STS 430=7.70

참고로 알루미늄은 2.72

계단 난간데 스텐으로 유리를 고정하는 장치



자전거 거치대도 스텐으로 마무리 됩니다

사각홈통 빗물받이 선홈통이라고도 합니다

장마일 경우 물이 충분히 배수되고

건물의 안전에 필수 건축자재입니다.

스텐으로 요즘은 많이 하고 있습니다

일반적으로 가정에 사용되는

스텐 또한 STS 304 를 사용하여

만든다고 합니다.

정확히는 모르겠지만 ... ㅋㅋ

잘 아시는분은 댓글 부탁드립니다.

저도 정확히 알고 싶네요



파라펫링 설치현장



파라펫링 설치현장

파라펫링 청소용/도장 고리로 사용함 종류를 알아볼까요 파라펫링 시공완료사진 파라펫링 시공완료사진 파라펫링을 설치하는 곳은 방수층을 피하거나 방수를 철저히 하는 것이 좋습니다 빗물

exchrome88.com

공사 공종표 다운 받아 가세요

견적서 갑지 무료다운 받아가세요

건축외장재 ,외부 마감재 ,화재 예방

시급계산기 받아가세요

 추석 전 도배 장판 알아볼까요..?

H빔 80평 공장 건축비용은 얼마일까?

지붕공사 얼마에 끝낼수 있을까?

건설 하도급계약서 무료다운(회원가입없음)

납품확인서 무료다운(회원가입없음)

 무료견적서 회원가입없이 받아가세요 꽁짜!!!

 건축기사-방수공사, 아스팔트방수, 시멘트방수

일용직 노무 지급내역서 양식 무료 다운 받아가세요

기성청구양식 무료다운받아 가세요

 발주서 양식 회원가입 없이 받아가세요



100*45 폭에 1.5 두께의 스텐 헤어라인으로 설치 유리는

12두께로 핸들과 기타 부속을 마감하라는 의미

이럴게 하면 얼마정도의 가격이 나올까?

자재 가격은 일단 접어두고 순수 인건비(스텐) 설치

할 경우 용접이 필요하고 전문설치 기사가 투입되어야

하는 경우라써 한개만 할 경우는 20~30 만원

정도의 견적이 나올수 있습니다.

그래서 인건비 산정에서 제일 중요한 것은

어떤 기술이나 제품에 가격에 의 해서 형성되는

것 보다 현장의 위치 그리고 설치시간 그리고

난이도에 의해서 시공비가 결정되고 스텐용접 기사의

부족으로 인건비 상승이 될수도 있습니다.

 알루미늄 창이나 스텐 설치 기사의 부족이

계속 되고 있고 젊은 층이 금속 용접이나

건설현장에서 일하는 사람이 부족한

현상이 일어나고 있습니다.

이런현상이  계속 된다면 점점

소규모의 금속 사업장이 형성될수 밖에 없습니다.

사장이 직접 용접하고 시공하는 현상을 말합니다.

금속 용접기사들은 인건비 상승 ~ 예상

요즘 같이 어려운 시기에 한푼이라도 아껴 쓸 수 있도록

무료 자료  올려드리도록 하겠습니다.

 일용직 노무 지급내역서 양식 무료 다운 받아가세요

기성청구양식 무료다운받아 가세요

 발주서 양식 회원가입 없이 받아가세요

용접 아다리 예방 대처법

 EPDM 커튼월 창호에 적용 ,실리콘 고무 비교, epdm가스켓

두힘의 합성 또는 여러힘의 합성 사인 코사인 탄젠트

인수 인계서 무료다운

연봉근로계약서 무료 다운받아 가세요

참고로 일위대가  표

메쉬휀스  설치 노무비 2019년도 기준입니다. 최근과 별 차이는 없지만  참고 해 주세요

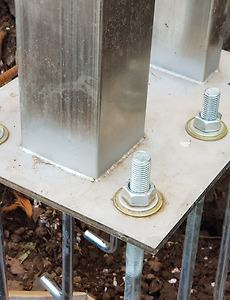

앵커볼트 설치 매설앵커볼트 기준으로 개당 12048원 정도로 측정된 것을 볼 수있습니다.

일반적으로 지주 설치 지주 높이  개당 노무비 측정이 잘 정리 된 것 같습니다. 스텐 용접이나 기타 조형물 설치  일위대가를 알아 보실분은 건설전문기술 협회 홈페이지 등을 참고 하시면 됩니다.
