멤브레인(Membrane) 방수 공사

아스팔트 방수층 , 개량 아스팔트시트 방수층, 합성고분자계 시트 방수틍 및 도막 방수틍 등 불투수성 피막을 형성하여 방수하는 공사를 총칭하는 말입니다.

시공 부위별로 구분을 하면 지하실 방수공사에 사용이 되며 옥상 방수, 외벽 방수공사, 실내벽 바닥 방수공상에 이공법이 사용됩니다.

방수하는 방법에는 안방수와 바깥방수가 있는데 간단히 비교를 하면 안방수는 수압이 적고 얕은 지하실을 방수 할때 이 방법이 좋고 바깥방수 같은 경우 수압이 크고 깊은 지하실을 할때 바깥방수 방법을 하는 것이 방수에 효과적이라고 할 수있게습니다. 안방수는 바탕만들기를 따로 할 필요가 없으며 바깥방수는 따로 바탕 만들기를 꼭 해야 합니다.

공사시기는 안방수는 자유로우며 바깥 방수는 날씨에 영향을 많이 받는 편입니다. 바깥방수는 비교적 고가이며 보호

누름은 없어도 무방합니다 안방수 같은 경우 보호누름은 필수입니다.

그럼 멤브레인 방수 중에서 아스팔트 방수에 대해 알아보겠습니다.

아스팔트방수에는 천연 아스팔트- 레이키 아스팔트, 로크 아스팔트, 아스팔트 타이트가 있으며 석유 아스팔트 종류에는 스트레이트 아스팔트, 블로운 아스팔트, 아스팔트 컴파운드, 아스팔트 프라이머 등이 있습니다.



합성고분자계 시트 방수

합성고무 또는 합성수지를 주성분으로 하는 두께 0.8mm~2.0mm정도의 합성고분자 시트를 접착제로 바탕에 붙여서 방수층을 형성하는 공법입니다, 아스팔트 처럼 여러볍으로 왕성하는 것이 아닌 시트 한볍으로 방수 처리하는 방법입니다.

합성 고분자계 시트 방수 시공순서

바탕처리 후 프라이머도포 접착제 바르고 시트를 붙임 그리고 보호층을 설치 합는 순으로 진행이 됩니다.

다음은 도막 방수 및 실링 방수공사

도막방수

도막방수는 내수성이 있는 액상형 방수재료인 도료상의 방수재를 바탕면에 여러번 바르거나 뿜칠하여 방수층을 형성하는 공법입니다. 공면이 많은 지붕이나 복잡한 형상의 시공에 유리한 공법이지만 방수의 신뢰도는 떨어지는 편입니다.

도막방수는 조인트 부분이나 배관이나 주로 화장실 방수에 사용되는 방수 방법입니다.

욕실, 발코니 등 작업이 어려운 장소에 시공이 유리한 방법이라고 할수 있습니다.

도막방수, 실링(sealing)방수의 특징

이음매가 없고 일체형을 형성하며 고무에 의한 신축성으로 균열이 적고 상온시공이 안전하며 바탕면에 균일한 두께의 시공이 곤란하며 피막이 얇아 모체균열에 의한 파단과 외부충격에 의한 손상이 우려됩니다.

방수의 신뢰도가 떨어지기 때문에 단열을 필요로 하는 옥상층에는 불리하며 핀홀이 생길 우려가 있고 용제형 도막 방수는 인화성이 있으며 화재의 위험이 있다고 볼수 있습니다.

지금까지 멤브레인 방수에 대해 몇가지 알아보았습니다.



멤브레인 방수: 구조체 등에 얇은 피막상의 방수층으로 전면을 덮는 방수법으로 아스팔트방수, 시트 방수 , 도막방수 등이 해당합니다.





멤브레인방수, 도막방수, 고무계도막방수

[정보 자료방(무료)/건축기초자료] - 축동력 펌프

2021/02/26 - [정보 자료방(무료)/건축기초자료] - 창호시방서

2021/02/12 - [건축기사 토막지식] - 레드번 시스템 REDBURN SYSTEM

2021/01/27 - [정보 자료방(무료)] - 일용직 노무 지급내역서 양식 무료 다운 받아가세요

[정보 자료방(무료)] - 기성청구양식 무료다운받아 가세요

 [건축기사 토막지식] - 메조넷형,장단점 알아보기

 [정보 자료방(무료)] - 용접 아다리 예방 대처법

 [정보 자료방(무료)] - 발주서 양식 회원가입 없이 받아가세요

[주택상가공장 인테리어/새시(창)] - EPDM 커튼월 창호에 적용 ,실리콘 고무 비교, epdm가스켓

[정보 자료방(무료)/무료정보방] - 인수 인계서 무료다운

[정보 자료방(무료)/무료정보방] - 연봉근로계약서 무료 다운받아 가세요

[건축기사 토막지식] - 컨시스턴시 콘크리트의 성질

[정보 자료방(무료)/건축기초자료] - 거푸집 공사 기초 Formwork ,거푸집 안전수칙

[정보 자료방(무료)/각종금속철물] - PE집수정 가격 알림표

[정보 자료방(무료)/각종금속철물] - 스텐가격 stainless steel 단가표

[정보 자료방(무료)/각종금속철물] - 파라펫링 설치현장

[주택상가공장 인테리어/공장및 기타공사] - H빔 80평 공장 건축비용은 얼마일까?

[정보 자료방(무료)] - 시급계산기 받아가세요

 [정보 자료방(무료)/무료정보방] - 납품확인서 무료다운(회원가입없음)





주철제 조립식 보일러는 재질이 약하여 고압으로 시용하기가 곤란하다.
내식성이 우수해서 수명이 길다.
*재질이 약하여 고압으로 사용하기가 곤란하다.
*규모가 작은 빌딩 등의 난방 온수 공급 등에 사용이 된다.


보일러에 대한 설명
관류 보일러는 보유수량이 적어 가열시간이 짧다. 간단하게 고압증기를 얻어려고 할때 사용한다.
입형보일러는 소규모 주택에 사용이 되며 설치면적이 적어 취급이 용이하다.
노통연관식 보일러는 통내부에 연소가스가 통과하는 연관이 있는 보일러이다, 보유수면이 넓어서 급수용량 재어가 쉽다, 부하변동에 잘 적응되며, 효율이 높고 취급이 용이하다. 예열시간이 길고 분할 반입이 어렵다.

2020/08/24 - [정보 자료방(무료)/건축기초자료] - 건축하기 전 대출이자계산기로 확인

2020/08/03 - [건축기사 토막지식] - 유리 제품 , 안전유리 , 강화유리 , 로이유리

2020/07/30 - [건축기사 토막지식] - 프리팩트 콘크리트와 프리스트레스트 콘크리트(prestressed concrete)

2020/07/29 - [건축기사 토막지식] - 조적공사 벽돌 석재 블록

2020/07/25 - [건축기사 토막지식] - 승강기 설치대수 알아보기

2020/07/25 - [건축기사 토막지식] - 승강기 설치대수 알아보기

2020/07/13 - [건축기사 토막지식] - 공기조화기 , 축열식 공기조화시스템

식당이나 공장 각종 상가에는 환풍기를

설치해야 하는 경

많은 사람들이 덕트에 대한 궁금한

부분이 많아서 간단하게 정리하면.

예를 들어 식당 화로 위 덕트를

설치하는 경우 화로 크기의 1.2배 정도 넓게

주문하시는 것이 좋고,

시로코팬 일반 흡입하는 환풍기 팬을

말하는데요 구입은 인터넷에서

용량과 크기를 그리고 연통 크기를

확인하고 구입하는 것이 좋습니다.



덕트는 천정에 고정하거나 아니면

벽쪽에 고정하면 됩니다.

가격은 지역에 따라 달라서

꼭 환풍기나 닥트 검색하셔서

직접 방문 가격 문의 하시는

것을 추천 합니다.

가로 2m 세로0.9m 높이1.3m

덕트가격은 저렴한 재료 기준으로 ,

평균  25-35만원 보시면 됩니다.



공기조화방식

전공기방식

-중앙에서 만들어진 도화 공기를

덕트를 통해 각 실에 송풍하는 방식이다

특징으로는 덕트 스페이스가 필요하다, 숭풍량이 많아서

실내공기의 오염이 적고 기류분포가 좋다.

중간기에 외기냉방이 가능하고

겨울철 가습이 용이하다.

실내에 배관으로 인한 누수의 우려가 없다.

기구의 노출이 없어 실내 유효 면적을

넓힐수 있다.

팬의 소요동력이 냉 온수를 사용하는 방식

보다 큰다.



단일덕트- 1개의 공급 덕트와1개의 환기덕트를

통해 조화공기를 공급하는 방식이다,

냉풍과 온풍을 혼합하는 혼합상자가 필요업다.

혼합상자가 없으므로 혼합손실이 없고

소음과 진동이 적다.

이중덕트 방식에 비해 덕트 스페이스가 적게 든다.

각실이나 존의 부하 변동에 즈시 대응할 수 없다.

이중덕트

-2개의 고급덕트 (냉온풍)와 1개의

환기덕트로 구성되어 있으며 각실의

혼합상자에서 공기를 혼합하는 방식이다,

부하변동에 즉시 대응할수 있고

다수의 실이나 존에 적용이가능하다 .

실내의 냉난방부하가 감소되어도

취출공기의 부족현상이 없다.

혼합상자에서 냉풍과 온풍의 혼합손실과

소음 진동이 발생한다.

에너지소비량이

가장 많으며 덕트 스페이스가

크고 설비비가 고가이다.



정풍량 단일덕트-

송풍온도를 변경하고 송풍량을 변경한다.

실내부하가 감소 될 경우 송풍량을

줄이면 실내 공기의 오염이 심하다.



가변풍량-

송풍온도를 일정하게 샇고 송풍량을 변경한다.

송풍기에 인버터를 설치하여 회전수를 제어한다.

각실이나 존의 온도를 개별 제어할수 있다.

에너지 절감 측면에서 가장 유리하나

설비비가 증가한다.

 환풍기는  날개를 회전시켜 바람을 일으켜

실내의 오염된 공기를 외부로

방출시키는 역할을 하는 기계장치이다.



공간이 큰 상가는 환풍기 팬을

사용하는 것이 아니라

시로코 팬을 이용해서 흡입구와

배출구를 서로 나누어서 배관을

설치하고 팬 역시 흡입기와

배출기를 따로 설치를 한다.

환풍기는 가정집이나 화장실 부엌,

식당 등에 주로 사용하며 설치하는

장소에 따라 용도와 기기의 용량이

전혀 달라 지기 때문에 맞는

제품을 구매하는 것이 중요하다.



환풍기 기능에 따라 다양한 종류가 있는데

첫 번째로는 유인 환풍기는 실내 또는

특정 장소로부터 수증기

즉 기체를 흡입 또는 배출하는

데 사용하는 환풍기이다.



두 번째로는 강제 환풍기는 말 그대로

강제로 환풍시키는 방식인데 저 풍압의

공기 압축용 환풍기를 말한다.



세 번째로는 강제통풍 팬이다 압입 통풍

방식에 사용되는 송풍기 또는 통풍기라고 한다.

송풍량이나 송풍 압 등에 따라 다르나

일반적으로  송풍기 터보형

송풍기가 이용되고 있다.

*덕트의 형상

장방형 -저속덕트에 적합하며 강도명에서는 약합니다.

원형- 고속 덕트에 적합 송풍시 마찰손실이 적으며 설치시 공간에 제한을 받는다 그리고 스파이럴 원형은 고압 덕트로는 부적합합니다ㅏ. 고속용 덕트를 만들면 덕트 공간을 줄일수 있습니다.

 댐퍼

풍량조절 댐퍼 덕트 내의 풍량 조절 또는 폐쇄용으로 사용합니다

단익댐퍼-

소형 덕트용으로 버터 플라이 댐퍼라고도 합니다.

다익 댐퍼-대형 덕트용으로 루버 댐퍼라고도 합니다.

스플리트 댐퍼- 덕트 분기점에서 분기량을 조절시 사용을 합니다.

슬라이드 댐퍼- 덕트 도중에 홈틀을 만들어 1장의 철판을 삽입하여 풍량을 조절하는 댐퍼 주로 덕트 전체의 개폐를 목적으로 합니다.

프리넘 체임버- 송풍기 출구 부근에 부착하여 소음을 저감하는 역할을 합니다.

2020/11/30 - [정보 자료방(무료)/건축기초자료] - 거푸집 공사 기초 Formwork ,거푸집 안전수칙

2020/11/24 - [정보 자료방(무료)/각종금속철물] - PE집수정 가격 알림표

2020/11/17 - [정보 자료방(무료)] - 자재승인신청서 무료다운 받아 가세요

2020/11/15 - [정보 자료방(무료)/각종금속철물] - 트렌치 ,무소음트렌치 알아볼까요?

2020/11/10 - [정보 자료방(무료)/각종금속철물] - 스텐가격 stainless steel 단가표

2020/11/06 - [정보 자료방(무료)/각종금속철물] - 파라펫링 설치현장

2020/10/29 - [정보 자료방(무료)] - 공사 공종표 다운 받아 가세요

2020/10/28 - [정보 자료방(무료)] - 견적서 갑지 무료다운 받아가세요

2020/10/21 - [정보 자료방(무료)] - 건축외장재 ,외부 마감재 ,화재 예방

2020/10/21 - [정보 자료방(무료)] - 시급계산기 받아가세요

2020/10/14 - [주택상가공장 인테리어/공장및 기타공사] - H빔 80평 공장 건축비용은 얼마일까?

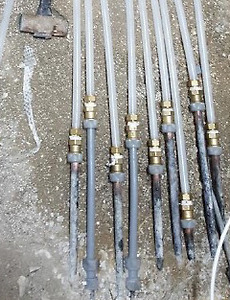

소규모 식당주방을 수리
할 경우 제일 많이 신경써야 하는

부분이 주방 배관작업 입니다.
배관은 바닥면에 묻은 상태로 마무리가 되고 식수 부분은 내벽으로 삽입되는 경우가 대부분입니다.
물론 상업적으로 배관을 간편하게 하기 위해
싱크대로 가는 배관은 노출 되는 경우도
있습니다







물론 기타공사도 중요하지만

하자 부분에서 보면 제일 중요하고

공사 기간이 긴 작업이라고 할수 있습니다.

한번 시공으로 깔끔한 마무리가 되지 않을







경우 바닥 전체를 다시 철거를

하고 공사를 해야하는 경우가

발생 할수 있기 때문입니다

배관작업은 숙련된 기술자에게

의뢰를 해서 꼭 마무리를 하는 것이 중요합니다





바닥에 매립시 중요한 것 중에
하나가 파이프의 깊이 입니다.

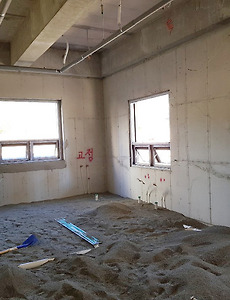

이현장 같은 경우는 리모델링 현장인데
바닥이 너무 얇은 상태라서
파이프를 깊게 묻을 수 없는 상황입니다
그래도 최선을 다해서 마무리 해야죠





배관작업은 수평 작업과 꼼꼼한

배관 연결 작업이 중요한데

연결 부위는 본드로 깔끔하게 처리를

하는 것은 기본이다.







 만약 직접 공사를 할 경우 시간을

넉넉하게 잡고 건재상에서

꼼꼼히 문의한다음 시공을 하면

별 물의 없이 진행할수 있을 꺼라생각된다.

배관의 크기는 일반 5평정도의 식당에

배수관을 설치할 정도는

50cm배관정도면 충분할꺼라 생각되며

이보다 크고 작업량이 많은

식당 같은 경우는 100cm관을

많이 사용을 한다.









신축상가 경우 식당을 만들때는

방수작업과 조적작업이 끝나고

배관작업을 하는 경우도 있지만

대부분 배관작업이 끝나고

난뒤 방수 타일작업 순서로 진행하는

것이 일반적인 작업 순서 이다.

참고 해 주세요

좋아요 꾹~~~~
