시스템 안전 규칙

제69조(시스템 비계의 구조) 사업주는 시스템 비계를 사용하여 비계를

구성하는 경우에 다음 각 호의 사항을 준수하여야 한다.

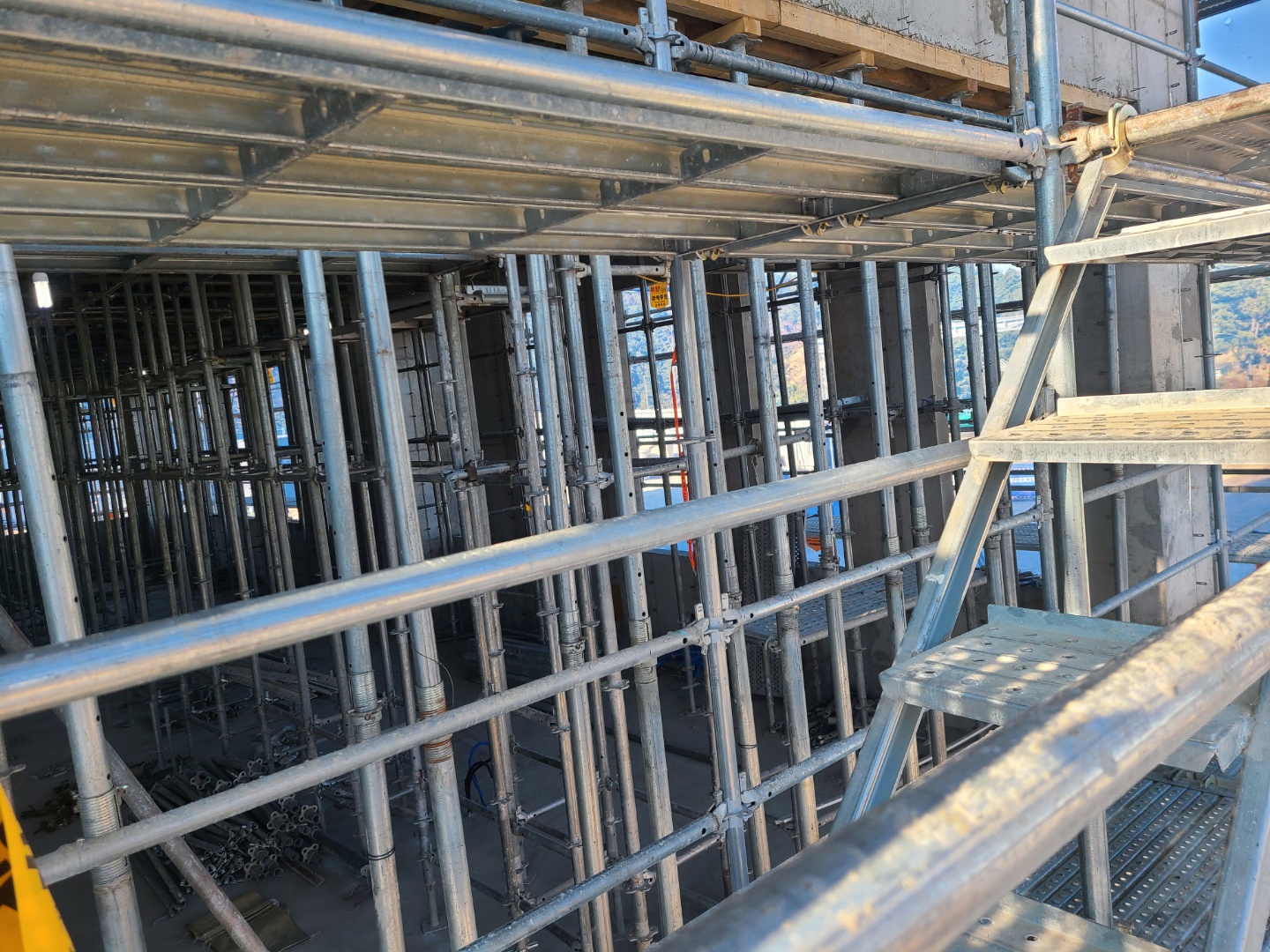

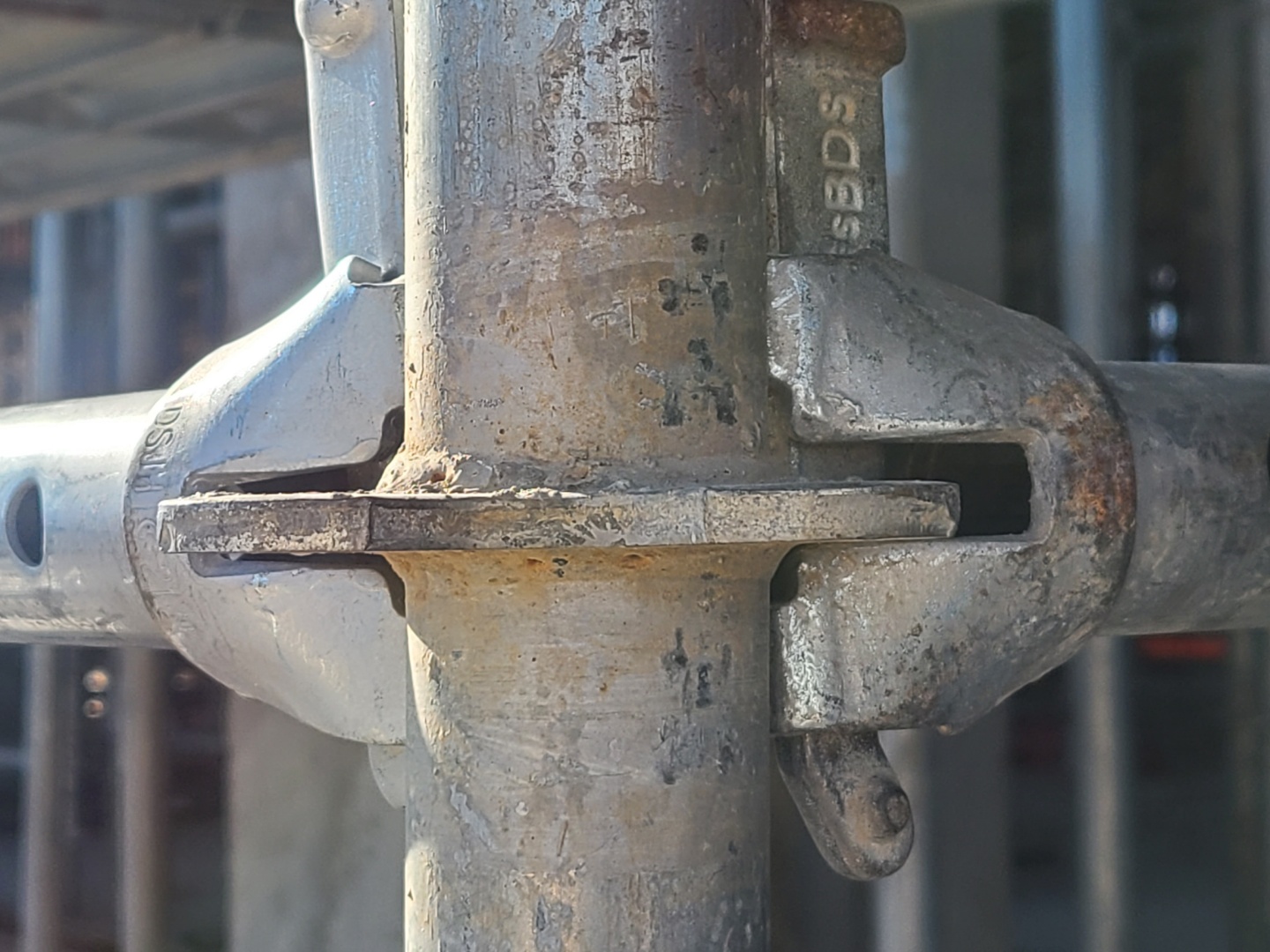

1. 수직재ㆍ수평재ㆍ가새재를 견고하게 연결하는 구조가 되도록 할 것

2. 비계 밑단의 수직재와 받침철물은 밀착되도록 설치하고,

수직재와 받침철물의 연결부의 겹침길이는 받침철물

전체길이의 3분의 1 이상이 되도록 할 것

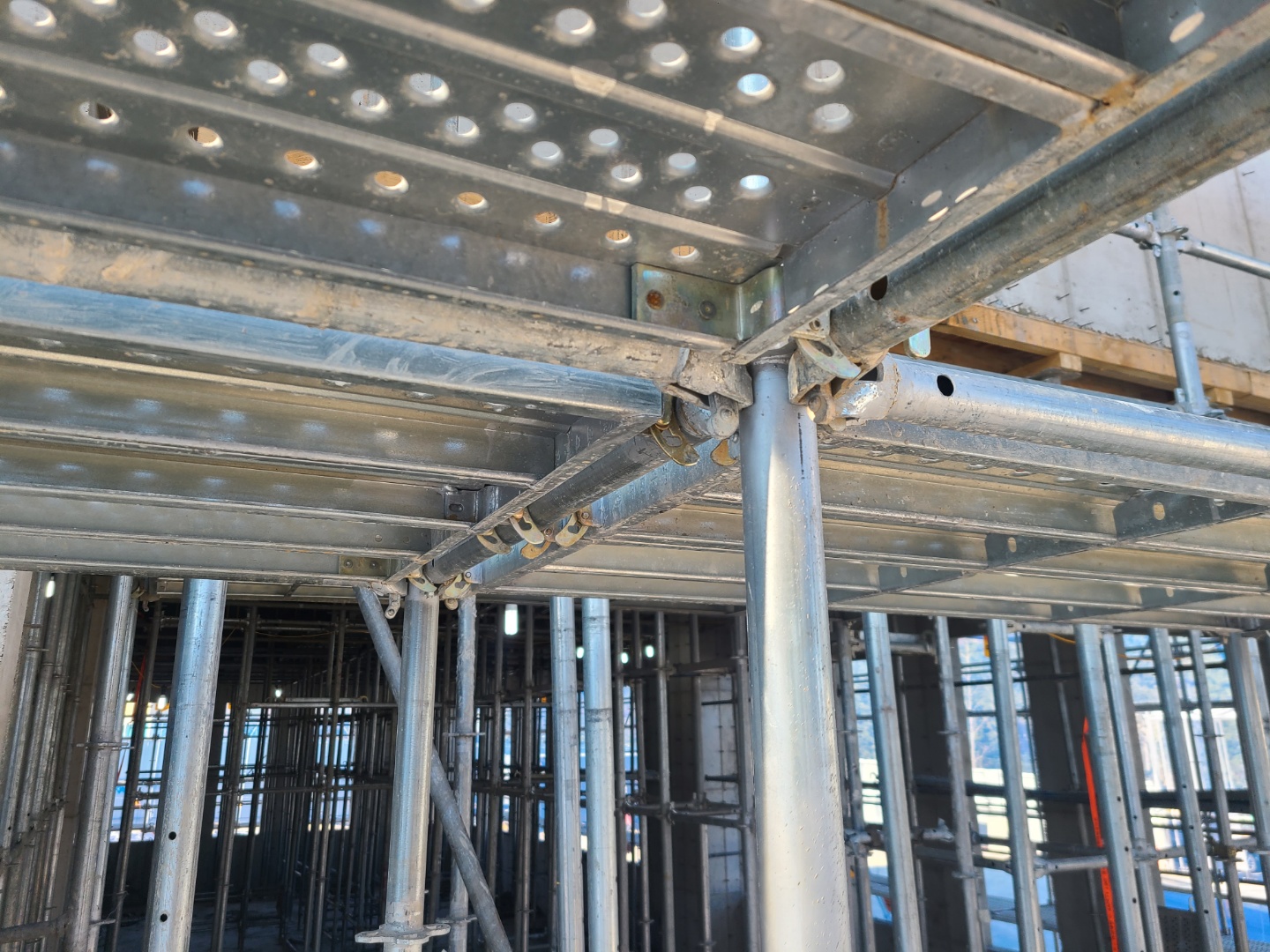

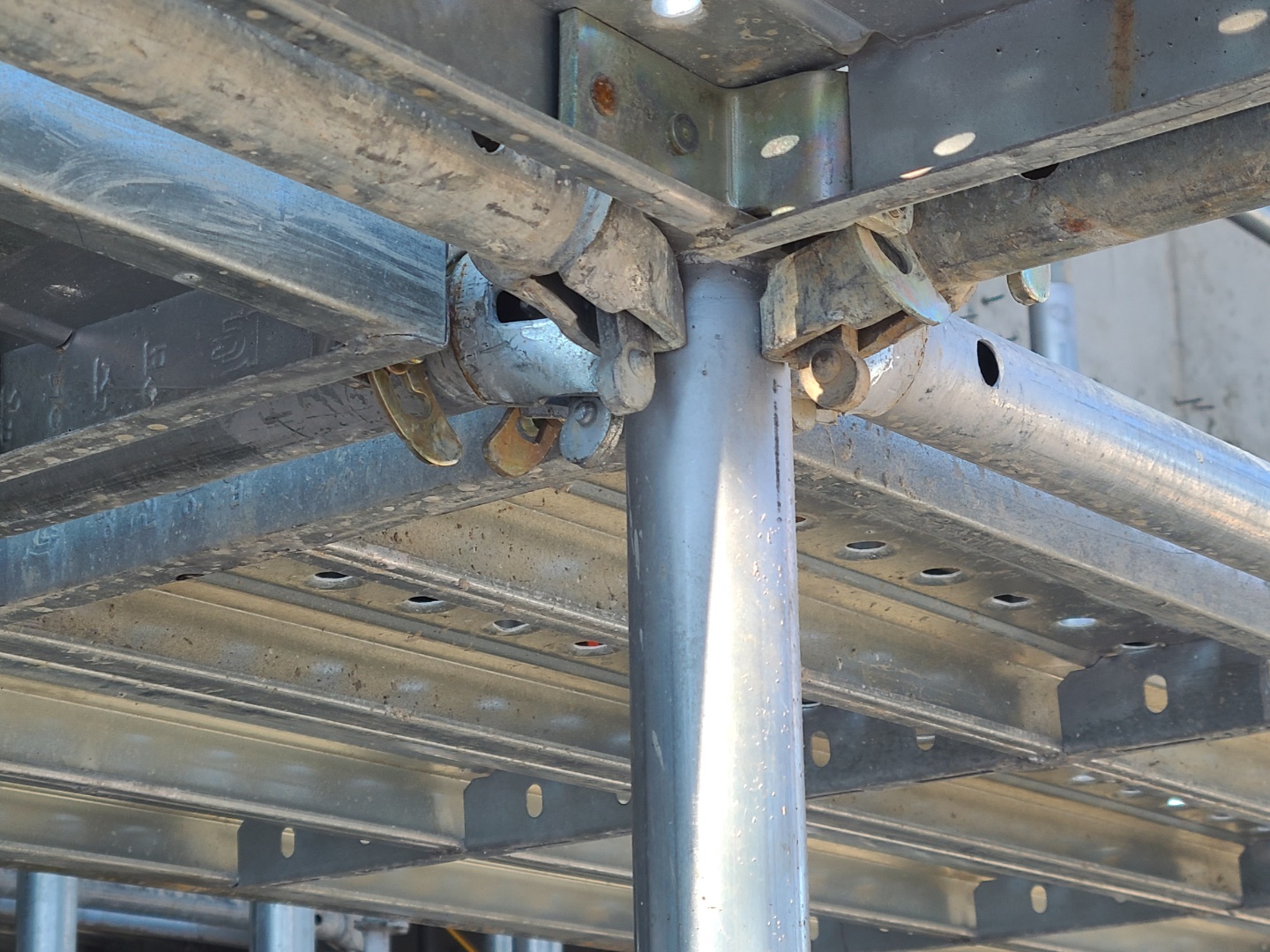

3. 수평재는 수직재와 직각으로 설치하여야 하며, 체결 후

흔들림이 없도록 견고하게 설치할 것

4. 수직재와 수직재의 연결철물은 이탈되지 않도록 견고한 구조로 할 것

5. 벽 연결재의 설치간격은 제조사가 정한 기준에 따라 설치할 것

제70조(시스템비계의 조립 작업 시 준수사항) 사업주는 시스템 비계를

조립 작업하는 경우 다음 각 호의 사항을 준수하여야 한다.

1. 비계 기둥의 밑둥에는 밑받침 철물을 사용하여야 하며,

밑받침에 고저차가 있는 경우에는 조절형 밑받침 철물을

사용하여 시스템 비계가 항상 수평 및 수직을 유지하도록 할 것

2. 경사진 바닥에 설치하는 경우에는 피벗형 받침 철물 또는

쐐기 등을 사용하여 밑받침 철물의 바닥면이 수평을 유지하도록 할 것

3. 가공전로에 근접하여 비계를 설치하는 경우에는 가공전로를

이설하거나 가공전로에 절연용 방호구를 설치하는 등

가공전로와의 접촉을 방지하기 위하여 필요한 조치를 할 것

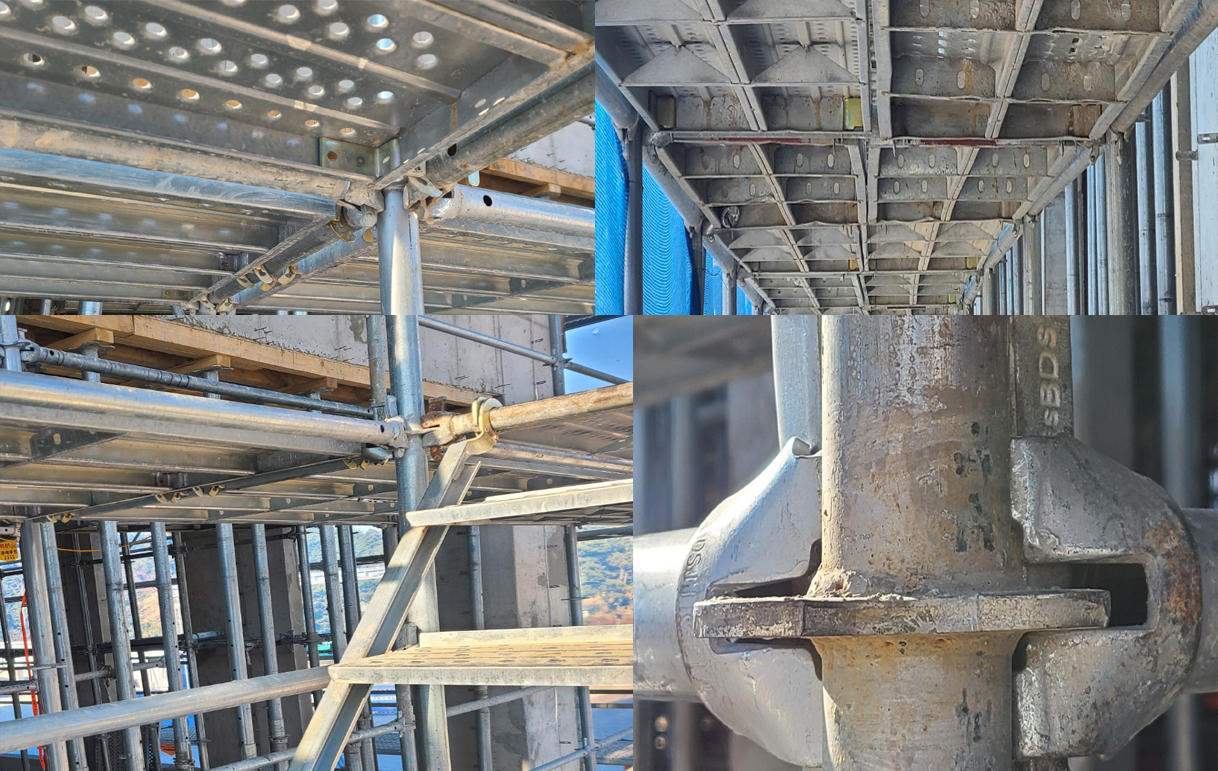

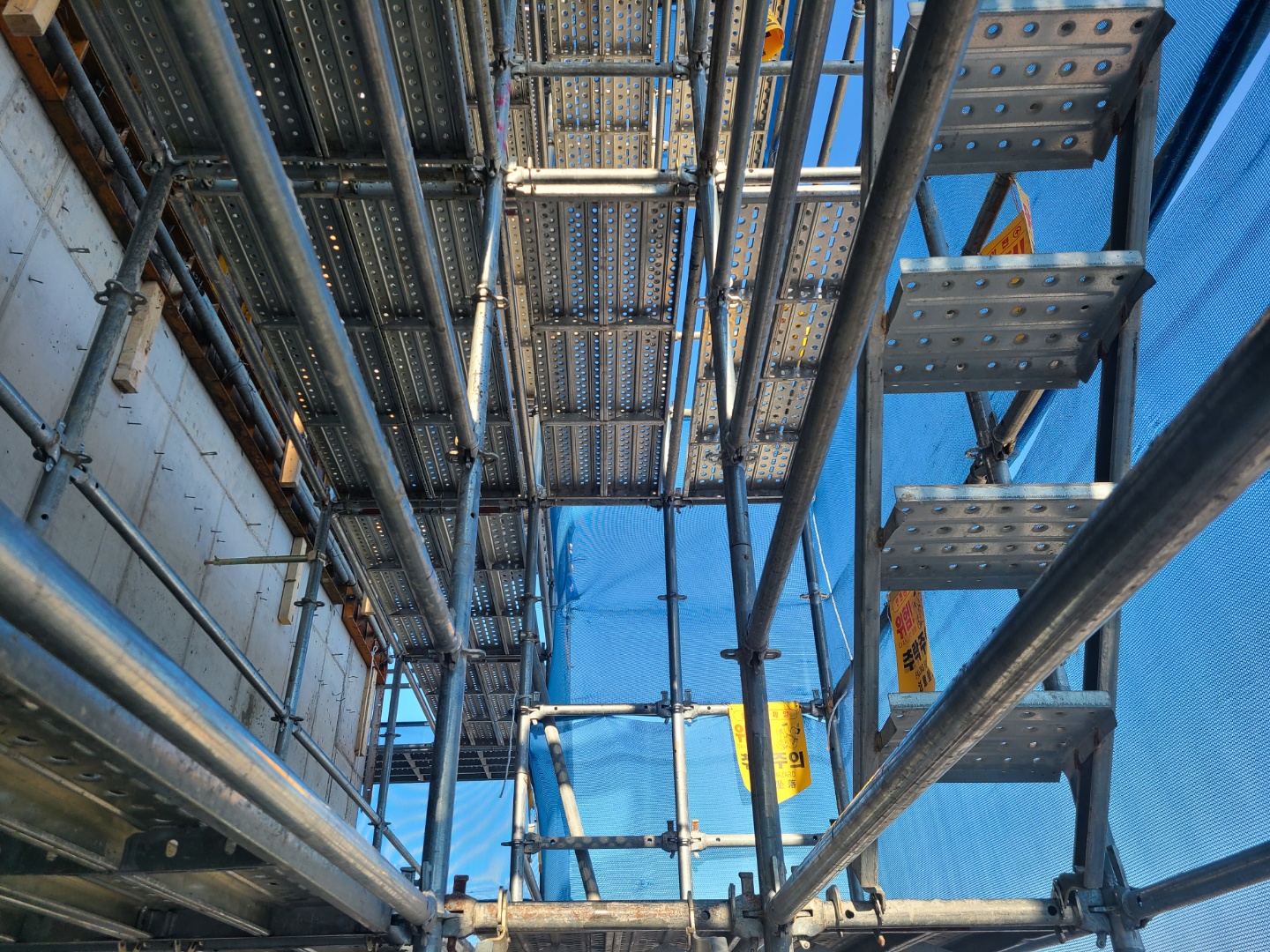

4. 비계 내에서 근로자가 상하 또는 좌우로 이동하는

경우에는 반드시 지정된 통로를 이용하도록 주지시킬 것

5. 비계 작업 근로자는 같은 수직면상의 위와 아래 동시 작업을 금지할 것

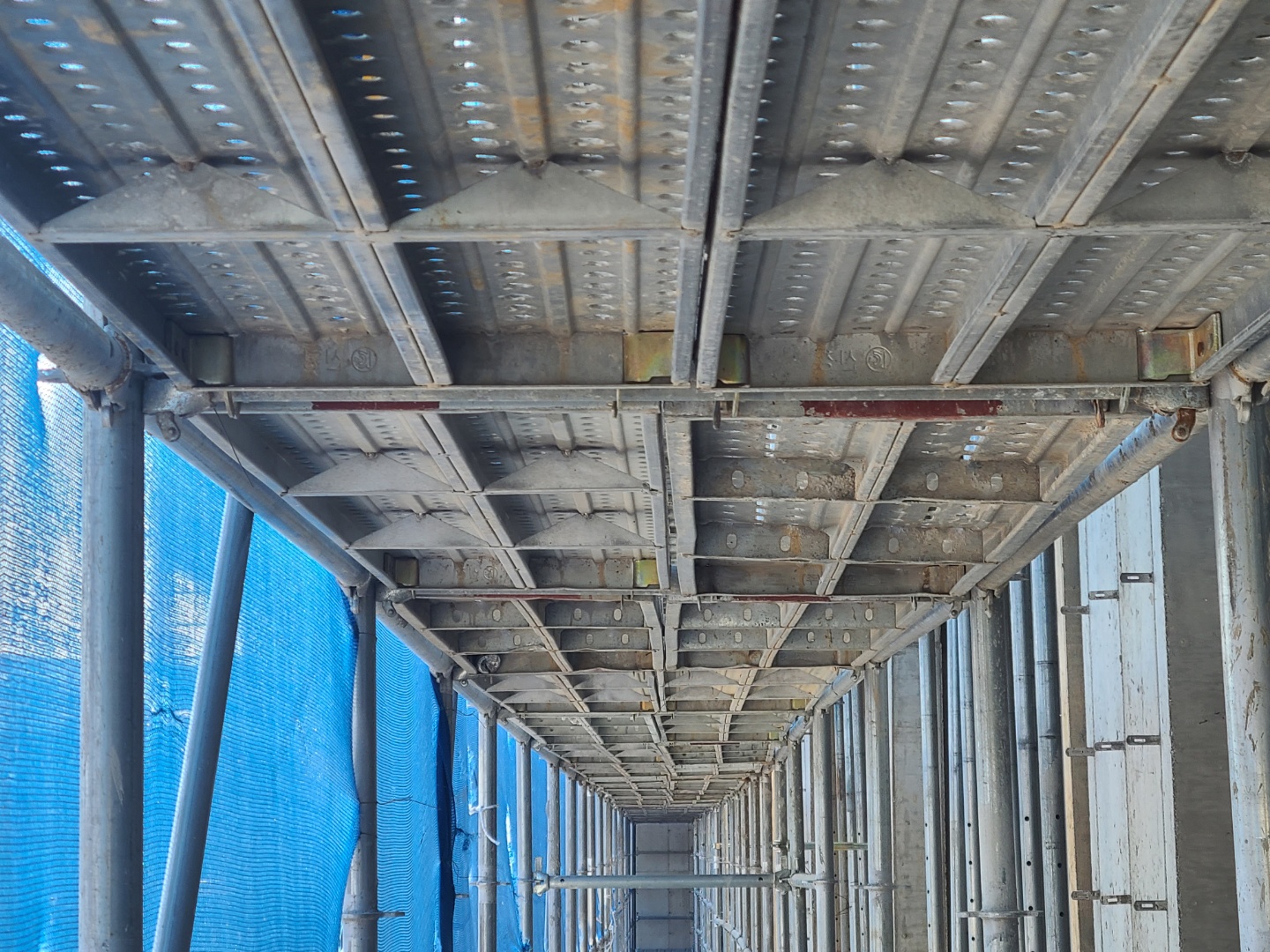

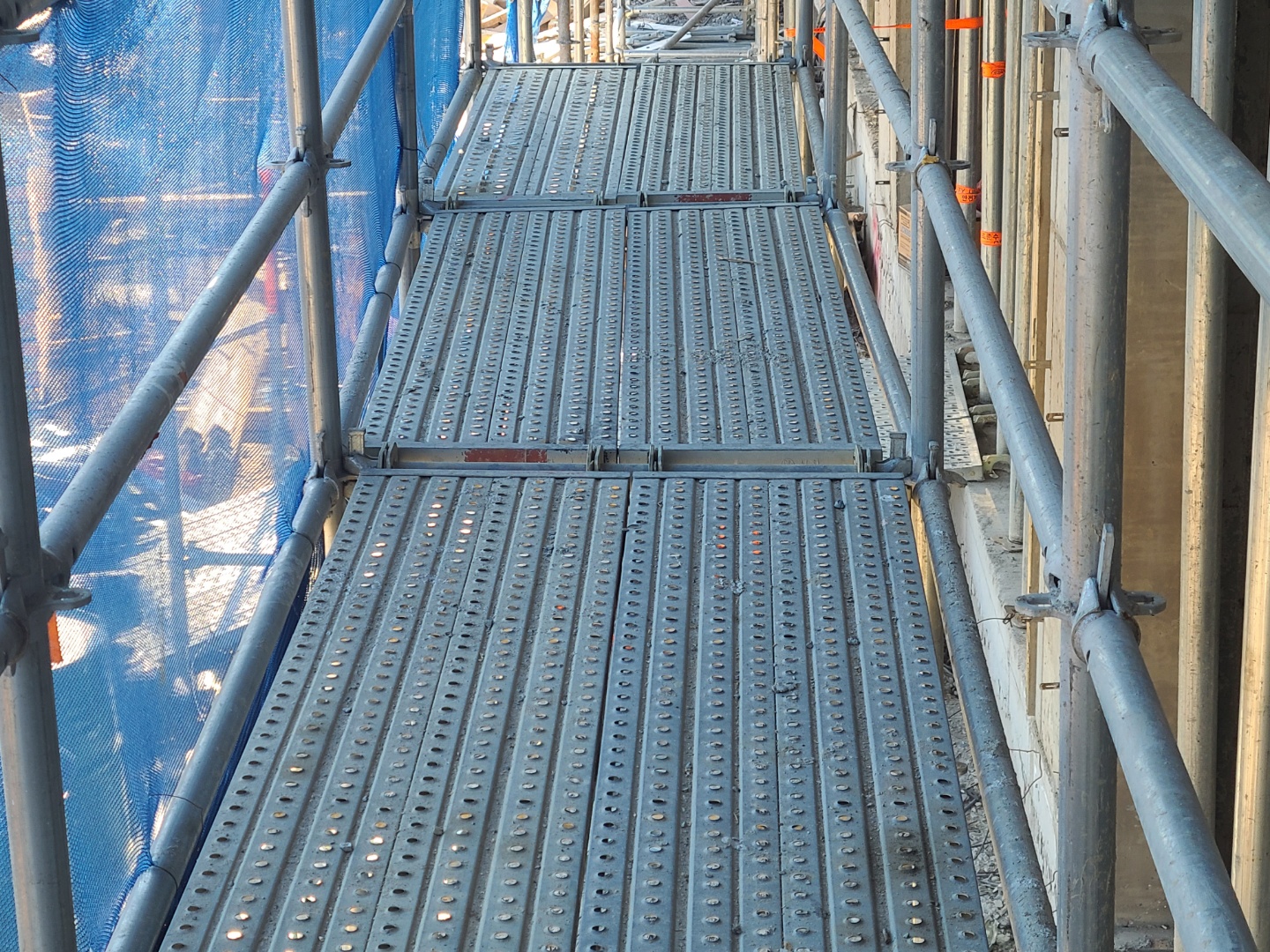

6. 작업발판에는 제조사가 정한 최대적재하중을

초과하여 적재해서는 아니 되며, 최대적재하중이 표기된

표지판을 부착하고 근로자에게 주지시키도록 할 것

시스템 비계 적용기준서

(1) 일반사항

비계 및 안전시설물의 설계 시에는 연직하중, 풍하중, 수평하중 등에 대하여 검토한다.

(2) 연직하중

1) 작업 발판의 중량은 0.2 kN/m2 이상으로 한다.

2) 작업하중은 바닥면적에 대하여 경작업 시 1.25 kN/m2 ,

중작업 시 2.5 kN/m2 , 돌 붙임 공사 등 무거운 자재 적시 시 3.5 kN/m2 이상을 적용한다.

(3) 수평하중

1) 비계의 수평연결재나 가새, 벽 연결재의 안전성 검토는 풍하중(W)과

연직하중의 5%에 해당하는 수평하중(M) 가운데

큰 값의 하중이 부재에 작용하는 것으로 한다.

2) 수평하중은 비계설치 면에 대하여 X방향 및 Y방향에 대하여 각각 적용한다.



(4) 풍하중

1) 비계 및 안전시설물 설계기준에서 규정한 사항 이외의 경우에는 KDS 41 10 15에 따른다.

2) 가시설물의 재현기간에 따른 중요도계수(Iw)는 KDS 21 50 00 (1.6.4)에 따른다.

3) 세장한 부재들도 이루어져 충실률이 낮고 보호망이나 패널 등을

붙여서 사용하는 안전시설물의 풍력계수(Cf)는 충실률에 따라 산정한다.

4) 보호망 등이 설치된 경우에 적용하는 풍력저감계수(γ)는

보호망 등으로 인한 충실률(Φ)에 따라 적용한다.

(5) 하중조합

1) 하중조합은 연직하중과 수평하중을 동시에 고려한다.

수평하중은 각 방향에 대하여 서로 독립 적으로 작용하며, 중첩하여 적용하지 않는다.

2) 풍하중의 적용은 작업하중의 영향을 고려하지 않는다.

3) 비계 및 안전시설물에 적용하는 하중조합과 허용응력

증가계수는 KDS 21 10 00(3.31)에 따른다.

2) 시스템비계 적용 기준

1) KDS 41 10 15 : 건축구조기준 설계하중

2) KDS 21 60 00 : 비계 및 안전시설물 설계기준

3) KDS 21 60 05 : 비계공사 일반사항

4) KCS 21 60 10 : 비계

5) KDS 14 30 05 : 강구조 설계 일반사항(허용 응력 설계법)

6) KDS 14 30 10 : 강구조 부재 설계기준(허용 응력 설계법)



3. 설계조건

(1) 검토규격 ( L × B × H ) :

(2) 기본풍속 (V0) :

(3) 기둥간격 (p3) :

(4) 안쪽띠장 :

(5) 안쪽기둥 :

(6) 장선 :

(7) 가새 : 원

(8) 작업발판의 종류 및 규격 :

(9) 발판 줄 수 :

(10) 벽이음 철물 ( b × h ) : 3.6m × 4.2m (11) 기둥받침 규격 ( ㎜² ) :

(12) 낙하물 방지망 :

(13) 기둥 하부 : 콘크리트

(14) 가림막 : 분진망 (충실률 : 0.3)
