마이크로미터(Micrometr) 종류 및 읽는법

by k소장 익스크롬 2021. 6. 27.
반응형

103-141-10 외경 마이크로미터(100~125mm(0.01)

외경 마이크로 미터

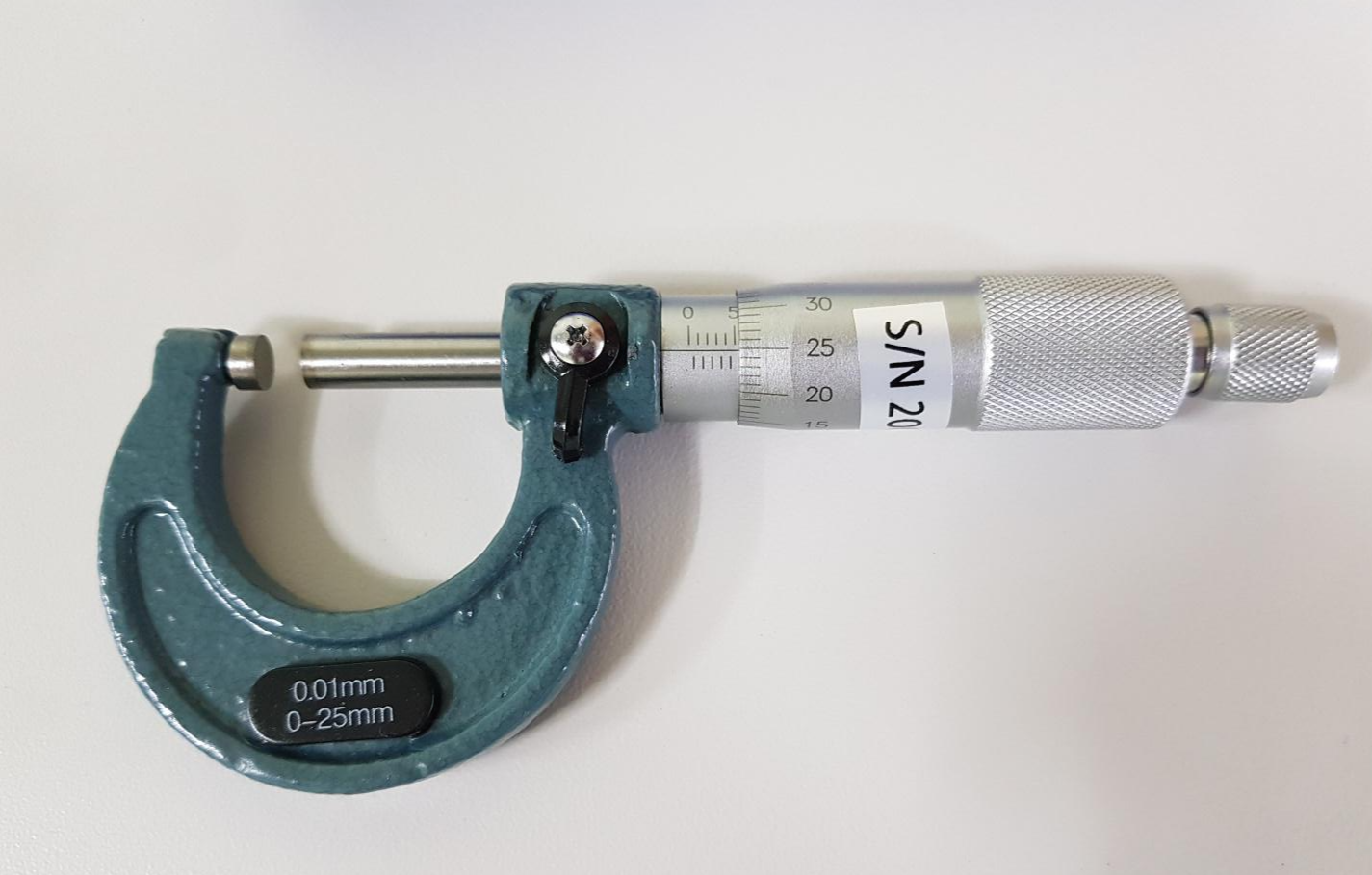

마이크로미터 구조에 대해 간단히 각 부분 명칭을 설명하면 앤빌 스핀들,  내측 슬리브 ,  외측 슬리브  , 래치 스톱 프레임 , 클램프 레버로 나눌 수 있으며 최소 측정값은  0.5x 1/50= 일 때 0.01mm 까지 측정이 가능하다.

프레임은 해머톤의 녹색 바탕이며 소성 에나멜 마감재로 처리된 제품이며 정밀한 리딩을 위한 래칫 스톱이 부착되어 있다.

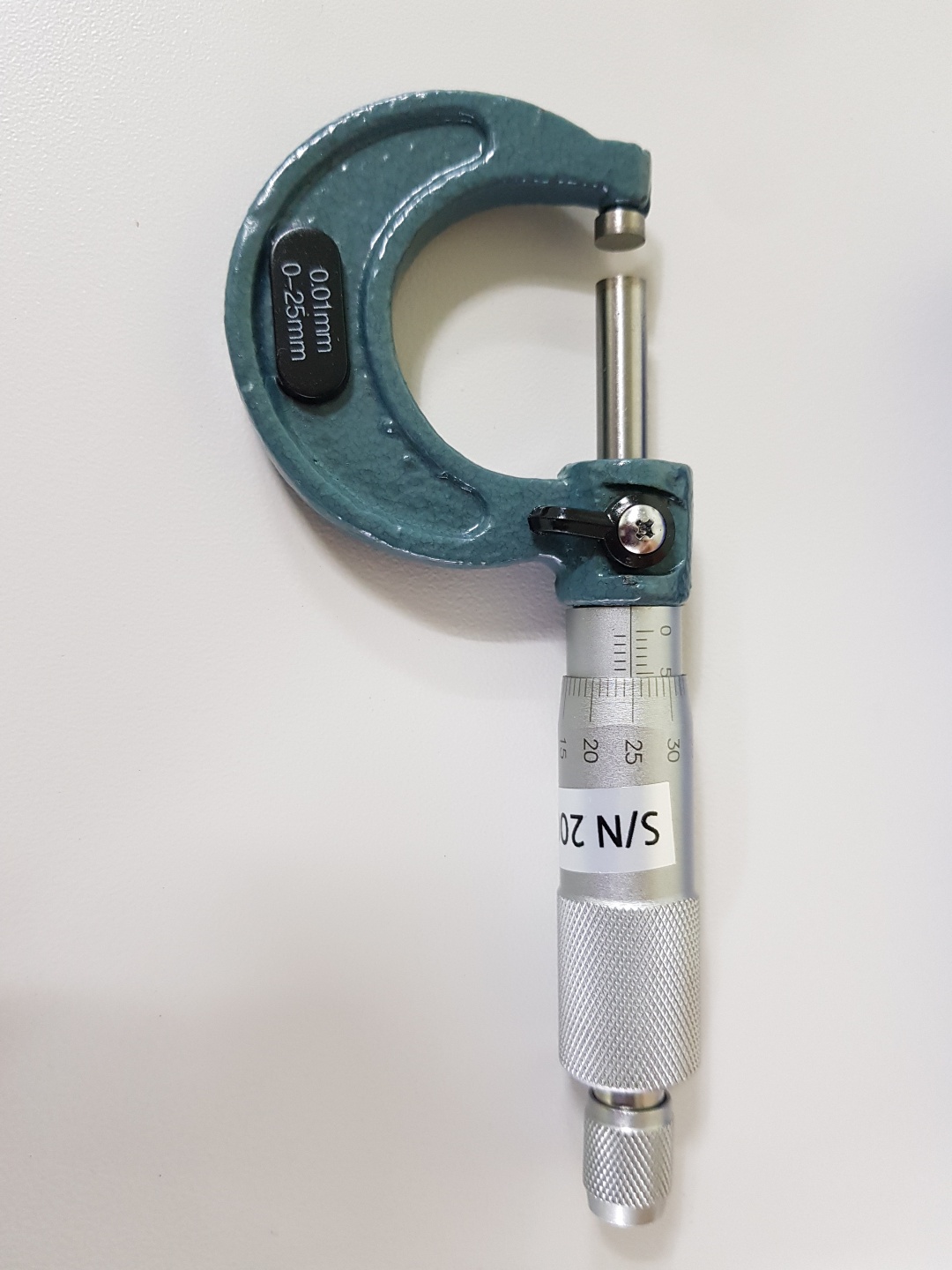

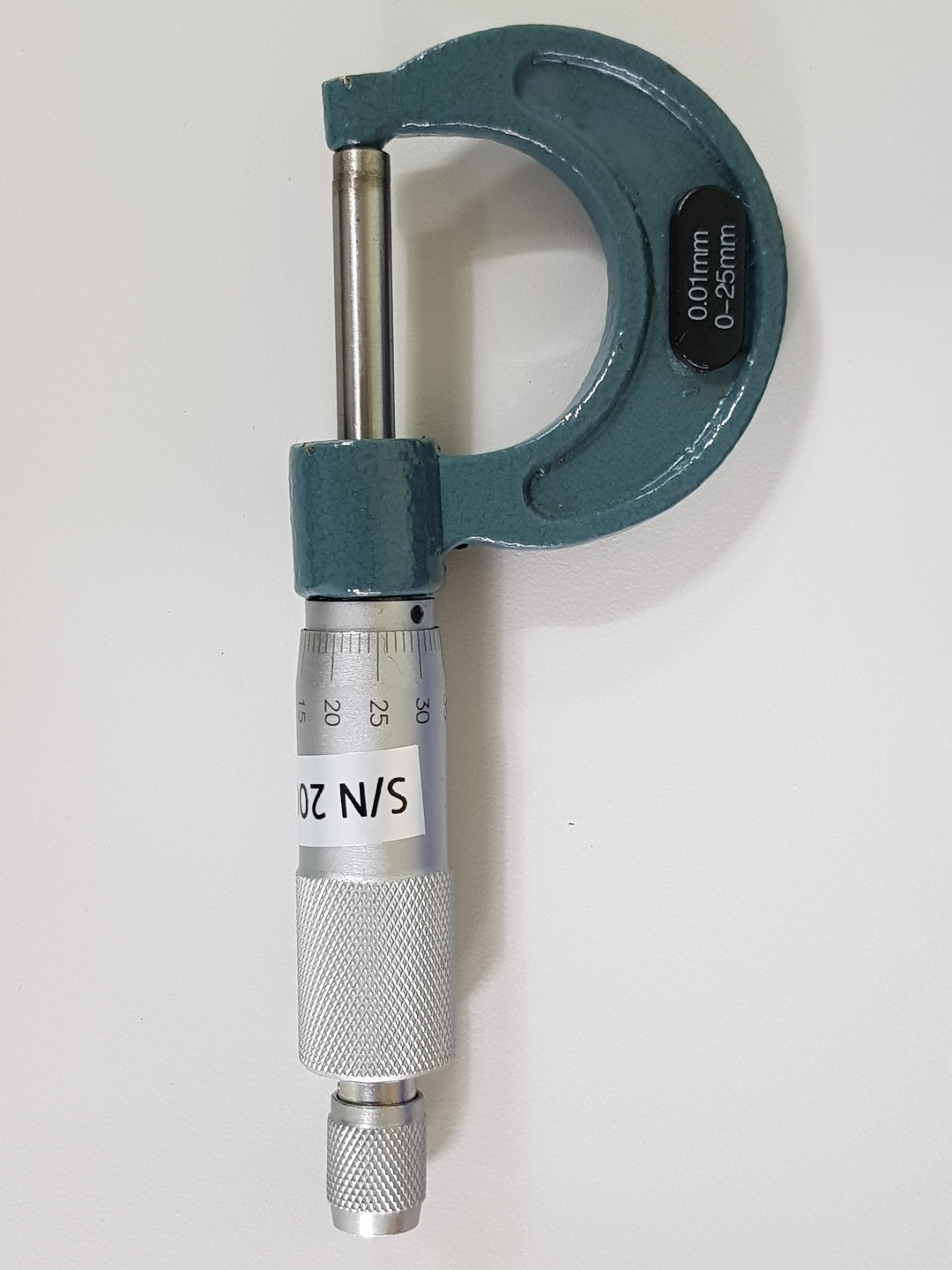

정확한 피치를 가진 나사를 이용하여 길이를 측정하는 측정기이다. 마이크로 미터는 U자형으로 제작된 프레임과 한쪽 끝 부분은 돌려서 고정하기 편하게 마디선으로 제작되어 있다.

마이크로 미터는 물체의 깊이 두께 등을 정밀하게 측정할 수 있는 기구이다.  마이크로미터는 두끝부분이 캘리퍼스 처럼 되어 있어서 마이크로 캘리퍼스라고도 한다.

마이크로 미터 사용법

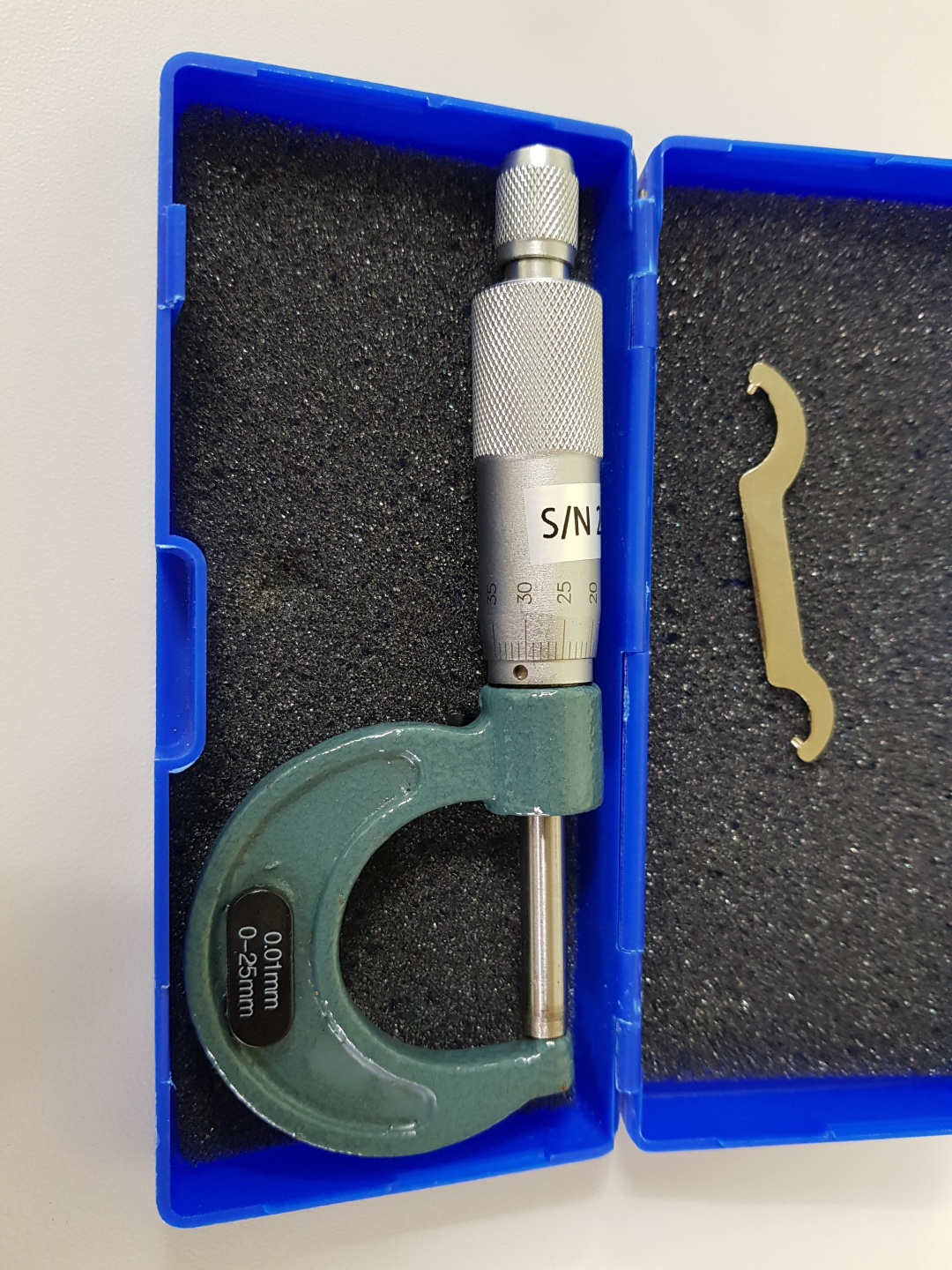

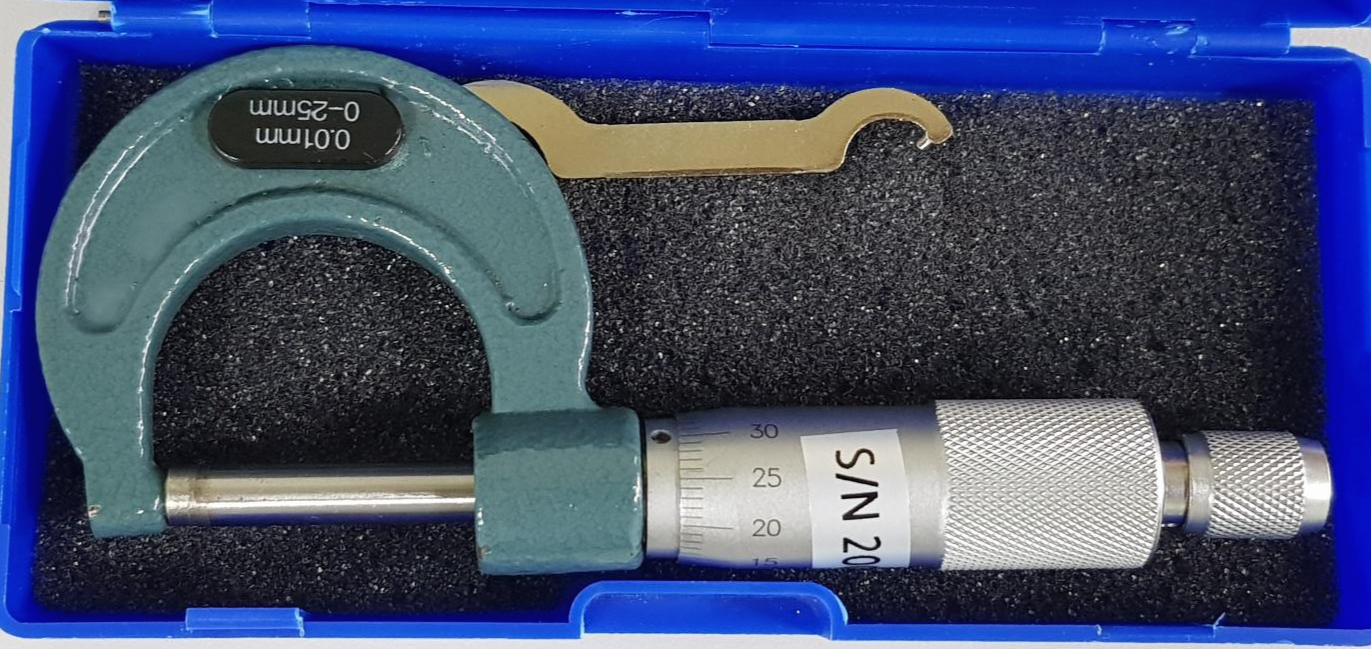

그럼 마이크로미터 사용하는 방법을 알아보자. u자형 앤빌 끝 부분과 스핀들 (막대기 같은 부분) 사이에 A4용지 같은 깨끗한 종이를 사이에 끼워  딤블과 래칫 스톱을 3에서 4회 공회전을 시켜 고정을 시킨다. 그럼 앤빌과 스핀들 사이에 있는 이물질을 재거하여 준다.  마이크로 미터의 기준점을 잡기 위한 순서에서 이물질이 제거가 되었으면 앤벨괴 스핀들을 마주치게 한다을 슬래브가 기준 접 0에 맞는지 확인 후 맞지 않을 경우 훅 랜치를 이용하여 0점을  일치시켜야 한다. 마이크미터의 기준점 맞추기가 끝나면 다시 로크를 풀고 다음 래치스톱을 풀고 회전시킨 다음 다시 돌려 0 점 조절한 위치가 맞는지 스핀들을 이동시켜 재차 확인을 한다.

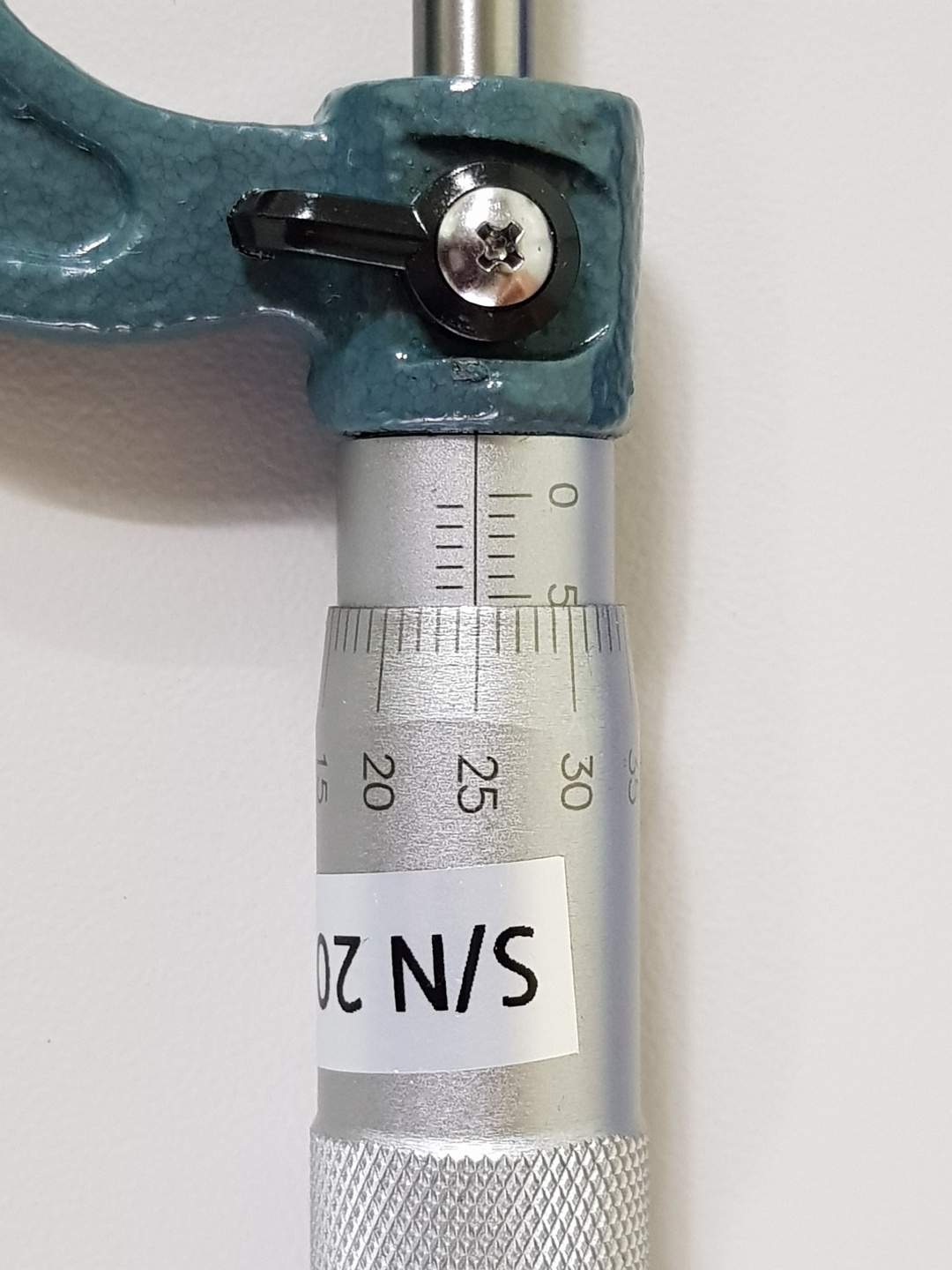

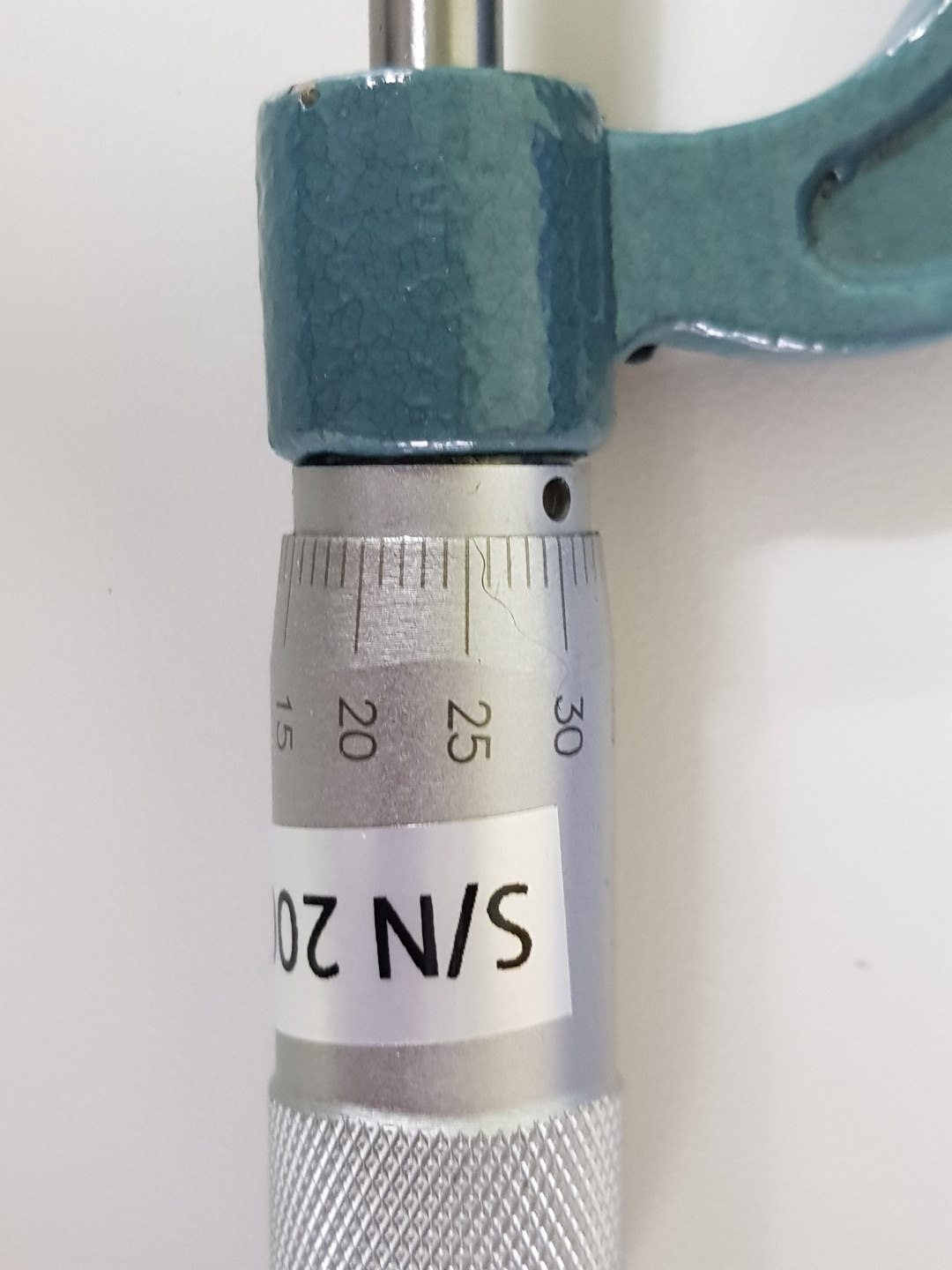

군청색 프레임에 0.01mm가 표시되어 있는 것을 보면 마이크로 미터의 측정 범위를 대략 예상은 할수 있을 꺼라 생각된다. 스핀들 측정범위는 0~25mm 간격으로 되어 있다는 뜻이다.

마이크로 미터 종류

흔히 마이크로 미터라고 하면 외부 면을 측정하는 마이크로 미터를 칭하며 그외의  내측 마이크로 미터나 스플라인 나사홈 깊이를 측정하는 나사 마이크로 미터, 한포인트를 측정하는 포인트 마이크로 미터 튜저 마이크로 미터 등 내측 마이크로 미터 종류도 여러가지가 있다.

마이크로미터 종류에는 공기 마이크로미터 또는 전기 마이크로 미터가 있으며 미세한 길이나 두께를 측정할수 있는 마이크로 미터와 같은 제품이라 생각하면 된다  공기 마이크로 미터는 공기를 내뿜게 하여 유출량과 압력변화에 의한 변화량을 측정하는 마이크로 미터이며 전기 마이크로 미터는 인덕턴스 저항 전기량 변화를  미세하게 측정할수 있는 마이크로 미터 측정기이다.



마이크로 미터 측정기 종류는 다양하게 변형된 측정방식에 따라 측정하는 모양이나 프레임이 변형된 제품이 제작판매되고 있다. 기계식이 아닌 전자식으로 치수를 읽어내는 제품도 판매되고 있다.

마이크로 미터 측정기 외에 버니어 캘리퍼스 흔히 노기스라고 하는데  일반적으로 더 정밀한 특정이 요구 될때는 마이크로 미터 측정기를 사용을 한다 버니어 캘리퍼스 일반적으로 0.01mm 까지 측정이 가능하지만 마이크로 미터는 0.001까지 측정이 가능해서 보다 정밀한 가공이나 측정이 필요한 곳에 사용을 한다
