항타 기록지 양식 무료다운



항타기록지 무료로 다운 받아가세요

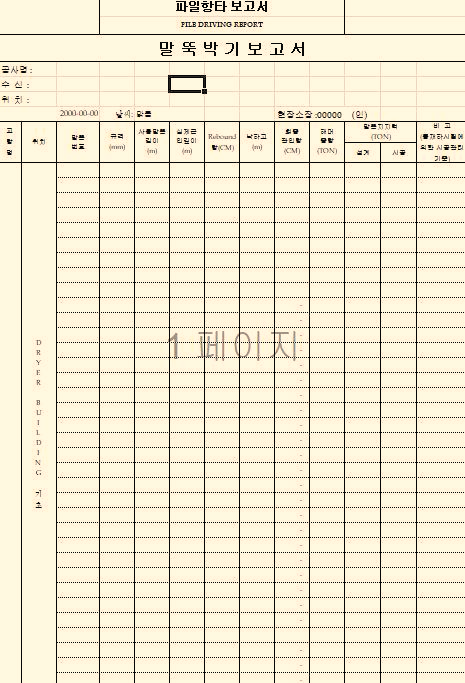

파일 기록지는 파일항타가 끝나고

파일의 길이 위치 말뚝번호 규격, 리바운드

실제근입 깊이 낙하고  최종 관입량 해머

중량 말뚝지지력 그리고 동재하시험 및

정재하시험 기록 까지 상세히 기록을 남겨 주어야 한다.

항타기록지는 건축공사에서 중요한 부분으로써

상세히 기록을 남기는 것이 좋다. 특히 항타기록지에서

중요한 부분이 파일의 항타 깊이를 나타내는 사진이

꼭 기록에 첨부 되어야 한다.







그래서 파일 번호와 사진 그리고 근입 깊이를

나타내는 기록판을 파일 옆에 세워두고 촬영을

하거나 앱을 다운받아서 항타기록 또는 파일기론

건축작업일지 등을 검색해서 기록을 남기는 앱을 활용해서

파일 사진을 남겨 주어야 한다.  쉽게 넘겨 버리는 경우가

사진 촬영 인데 꼭 주위 해서 촬영을 해두는 것이 좋다.

아래에서 파일항타 기록지를 다운받아 가세요

즐거운 하루되세요

항타기록지 말뚝박기보고서(합계).xlsm
0.10MB



말뚝박기 공법

타격공법에는 drop hammer, steam hammer , diesel hammer 과 진동 공법.

무소음 및 무진동에는 압입공법과 Water jet 공버 , Pre-boring 공법 ,중공굴삭 공법이 있다

소음 및 진동의 종류에는

타격공법에는 Drop Hammer 지름45mm 정도의 쇠막대 또는 철관을 심대로쓰고 공이는 소죠중량 300~600kg의 것을 사용하며 윈치로 로프를 당겨 공이를 끌어 올려 자유낙하로 말뚝을 타설한다.

Steam hammer - 증기압을 이용해서 타입하는 기계로 기체가 완전히 말꾹머리에 올려져 있어 말뚝머리 파손이 적다.

Diesel Hammer 비교적 좁은 장소에서도 작업할수 있으며 타입정도가 높다 그리고 최근 가장 널리 쓰이는 기계로는 타격에너지가 크다.

유입 Hammer -  상하로 작동하는 진동기를 이요하여 박는 공법이다.

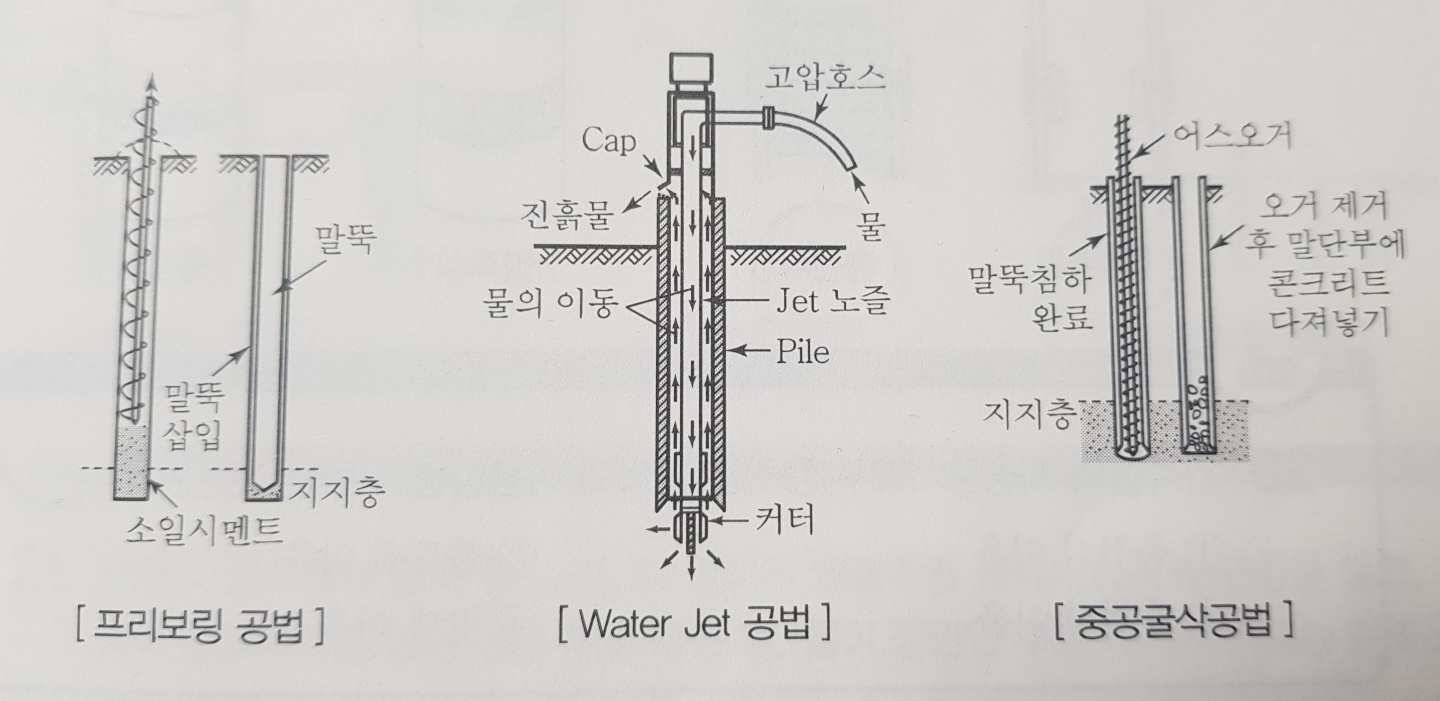

무소음 무진동 공법

프리보링 공법 - 미리 구멍을 뚫고 굴착한 후에 말뚝을 타입하는 공법이다

수사공법(Water jet) 솔젖 - 말뚝선단에서 고압의 물을 분사하여 타입하는 공법이다.

압입 공법-  jack으로 말뚝머리에 큰하중을 가하여 박는 공법이다.

중공굴삭 공법 -말뚝의 중공부에 오거를 삽입하여 매설하는 공법이다.
