타일시공

도자기질 타일 재료에 관한 용어
이 기준의 도자기질 타일의 재료에
관한 용어는 KS L 1001의 ‘정의’에 의한다.
붙임 공법에 쓰이는 용어
● 개량 떠붙임공법 : 바탕 모르타르를 초벌과
재벌로 두 번 발라 바탕을 고르게 마감 후
타일 뒷면의 모르타르를 얇게 하여 붙임
● 개량 압착 붙임: 먼저 시공된 모르타르 바탕면에
붙임 모르타르를 도포하고, 모르타르가 부드러운 경우에
타일 속면에도 같은 모르타르를 도포하여
벽 또는 바닥 타일을 붙이는 공법

● 균열유발 줄눈: 철근콘크리트 구조에 발생하는
건조수축균열을 계획적으로 발생되도록
콘크리트 구조체에 설치하는 줄눈
● 기성배합 모르타르: 시멘트, 골재,
혼화재료를 공장에서 계량·혼합하여 포장·반입한 제품.
타일 붙임 모르타르와 줄눈용 모르타르 및 바탕용 모르타르가 있음.
● 깔개 모르타르: 바탕면에 된비빔 모르타르를 깔고
나무흙손 등으로 바닥면을 마감한 후 반듯한 나무흙손으로 미장한 바탕
● 깔개 붙임: 바닥에 타일을 펴서 붙이는 것을 말함.
● 다림추 : 역원추형의 추로서 수직을 측정하는 도구
● 대지: 타일 유닛을 일체로 붙여놓은 큰 종이 또는 비닐판
● 대형타일: 타일 일변 길이가 300㎜ 이상인 타일
● 뒷굽: 시멘트 모르타르 또는 접착제와의 접착이
잘 되게 하기 위하여 혹은 제조 과정에서 타일의
뒷면에 만들어진 발굽 또는 오목·볼록하게 튀어나온 것
● 두드림 검사: 타일 표면을 타진용
테스트 해머(test hammer)로 두드릴 경우,
음질에 의해 탈락을 검지하는 검사법
● 떠붙임공법 : 타일 뒤쪽에 붙임모르타르를
올려놓고 평평하게 고른 다음 바탕모르타르에 붙이는 공법
● 레이저레벨기 : 실내의 벽면에 레이저레벨( laser level)기로 수직,
수평선을 참고하여 타일을 시공하는 측량기계
● 마스크 붙임: 유닛(unit)화된 50mm
각 이상의 타일 표면에 모르타르 도포용 마스크를
덧대어 붙임 모르타르를 바르고 마스크를 바깥에서부터
바탕면에 타일을 바닥면에 누름하여 붙이는 공법
● 맞댐자리 홈턱: 타일간 서로 맞대어
놓은 곳의 오목하게 갈라진 부위
● 먼저 붙임 철물: 타일시공 전에 철물을 미리 붙여 놓음
● 모자이크 타일 붙임: 붙임 모르타르를 바탕면에
도포하여 직접 표면 붙임의 유닛화된 모자이크
타일을 시멘트 바닥면에 누름하여
벽 또는 바닥에 붙이는 공법
● 밀착 붙임: 붙임 모르타르를 바탕면에 도포하여
모르타르가 부드러운 경우에 타일 붙임용 진동공구를
이용하여 타일에 진동을 주어 매입에
의해 벽타일을 붙이는 공법
● 살두께: 실제 부재의 두께
● 소지: 타일의 주체를 이루는 부분으로,
시유 타일의 경우에는 표면의 유약을 제거한 부분
● 수실: 수직 또는 수평을 잡기 위한 실
● 수직 실: 수직을 맞추기 위해 위아래로 띄운 실
● 수평 실: 수평을 맞추기 위해 좌우로 띄운 실
● 시유약: 소지 표면에 칠한 유리질 부분
● 시중품: 시중에 판매하고 있는 제품
● 신축조정 줄눈: 온도변화나 수분변화 또는
외력 등에 의하여 건물이나 건물 부위에 발생되는 변형이
타일에 영향을 적게 미치게 하기 위한
바탕면 및 바름층에 설치하는 줄눈


● 신축 줄눈: 압출성형 시멘트판이나
ALC 패널 상호 간의 줄눈
● 압착공법 : 바탕콘크리트 위에 바탕모르타르를
30~40㎜ 실시하여 그 위에 붙이는 붙임모르타르를
5~7㎜ 바르고, 다시 비벼 넣는 것처럼 나무망치로 고르는 공법
● 앵커 핀: 돌을 긴결하기 위한 철물
● MCR 공법: 거푸집에 전용 시트를 붙이고, 콘크리트
표면에 요철을 부여하여 모르타르가 파고
들어가는 것에 의해 박리를 방지하는 공법
● 완부: 흠이 없어 완전한 상태
● 이형: 사물의 성질, 모양, 형식 따위가 다름
● 자막대: 길이 300mm 정도의 반듯하고 딱딱한 막대기를 말함.
● 접착공법 : 붙임모르타르 대신 유기질 접착제를 사용하는 공법
● 접착제 붙임: 유기질 접착제를 바탕면에 도포하고,
이것에 타일을 세차게 밀어 넣어 바닥면에 누름하여 붙이는 공법
● 접착 철물: 접착제로 붙임해야 하는 철물
● 정부: 바른 것과 그른 것
● 종벽 로킹 방법: 벽체를 상하간 요철 맞물림에 의해 붙이는 방법
● 종벽 슬라이드 방법: 벽체를 상하 중에서
한쪽 부분이 끼워 들어가게 하는 방법
● 주문품: 건축주가 특별히 주문하여 만든 제품
● 줄 붙임: 일렬로 배열하여 붙이는 방법
● 천단: 타일 붙임할 경우 위아래 마지막 부분
● 철물 타일: 철물을 붙이는 부분의 타일
● 치장줄눈: 벽돌이나 시멘트 블록의 벽면을
치장으로 할 때 줄눈을 곱게 발라 마무리한 줄눈
● 타일 속면: 모르타르가 붙는 타일의 안쪽면(뒷면)
● 타일 유닛: 일정한 줄눈간격을 설치하여 바닥에 나열한
소정 매수의 타일 표면에 플라스틱 필름
또는 그라우트 사포 등을 부착하여 유닛화한 것.
● 통로 줄눈: 타일의 줄눈이 잘 맞추어지도록
의도적으로 수직·수평으로 설치한 줄눈
● 피착면적: 타일 배면 붙임재료 부착면적으로
타일 붙임재료 두께와 함께 바탕면과 타일
부등변위 흡수를 통한 부착력확보에 중요요소를 말함
● 흡수 조정재: 모르타르의 수분 건조를 방지하기
위해 사전에 바탕면에 도포하는 합성수지 에멀션 재료

1.3.3 타일 먼저 붙임 프리캐스트 콘크리트 공법에 쓰이는 용어
(1) 가줄눈재: 타일을 거푸집에 깔아 줄붙임하거나 타일
유닛을 제작할 경우, 줄눈폭 확보를
위해 타일 사이에 집어넣는 성형 줄눈재
(2) 줄눈 결정: 거푸집 면에 타일을 깔개 붙임할 경우에
줄눈의 통로를 잘 맞추기 위해 600mm 간격으로
거푸집에 미리 설치한 통로 줄눈
(3) 치줄눈: 거푸집 면에 타일을 단체로 깔개 붙임할
경우에 타일 줄눈 부위에 설치하는 발포 플라스틱제 가줄눈

제출물
계약조건 및 이 기준의 일반사항에서 정한 바에 따라
다음 사항을 제출하여 담당원의 승인을 받도록 한다.

관련 자료
타일 및 접착제, 시멘트, 혼화제와 같이 제품과
관련된 자재에 대한 자료를 제출해야 한다.

타일나누기도
현장 실측 결과를 토대로 작성한 것으로
다음 사항이 포함되어야 한다.
(1) 타일의 마름질 크기와 줄눈폭
(2) 구배 및 드레인 주위 처리상세
(3) 각종 부착물(수전류, 콘센트 등) 주위
및 주방용구 설치 부위 처리 상세
(4) 문틀 주위 코킹홈 상세
(5) 문양 타일이나 별도의 색상 타일을 사용할 경우 그 위치
(6) 외장 타일의 코너 타일 시공 상세
제품 견본
다음과 같은 제품 견본을 제출하고, 견본품을 설치해야 한다.
(1) 타일: 타일의 색상 선정과 품질이 가능하도록 900mm 이상
크기의 합판 또는 하드보드 등에 각 색상의
실제 타일을 붙여 구성한 견본 패널
(2) 접착제: 타일 붙임용 접착제에 대한 견본
제출사항의 규격, 형식, 시기 및 절차는 일반사항에서
정한 바에 따르고, 담당원의 승인을 받은 설계도서
견본 및 관련자료 등은 지정된 기간 동안
정해진 관리기준에 따르도록 유지 관리하여야 한다.
(3) 시공 중 품질관리와 품질 확인을
위하여 현장 내에 견본품을 설치한다.

품질보증
환경관리 및 친환경시공
(1) 일반사항
① 환경에 관한 법규를 준수하고 건축물의
전과정(생애주기) 관점에서 타일 및 테라코타공사
단계에서 의도하는 환경관리 및 친환경시공의
목표가 달성되도록 재료 및 시공의 사양을 정한다.
② 1.5은 타일 및 테라코타공사에 있어서 환경관리
및 친환경시공을 실시하는 경우에 적용하며 1.5에서
기술된 이외의 사항은 이 기준
KCS 41 10 00(1.6.3, 2.2 와 3.2 )에 따른다.
(2) 재료 선정
① 타일 및 테라코타공사를 위해 이용되는 자재는
환경마크, 탄소마크, 환경성적표지
등 공인된 친환경 재료를 우선 사용한다.
② 자재는 전과정에 걸쳐 에너지 소비와
이산화탄소 배출량이 적은 것을 우선적으로 선정한다.
③ 자재는 현장 인근에서 생산되어 운송과
관련한 환경영향이 적은 것의 우선 선정을 고려한다.
④ 재료는 재사용·재활용이 용이한 제품을
우선적으로 사용할 수 있도록 고려한다.
⑤ 재료는 순환자원의 사용을 적극적으로 고려한다.
⑥ 적절한 구매계획을 수립하여 잉여 자재가 발생하지 않도록 하고,
폐기물 발생을 최소화할 수 있는
재료를 우선적으로 사용한다.
⑦ 타일 먼저 붙임 프리캐스트 콘크리트 공법에 사용되는
거푸집 등은 재활용 재료로 가공된 것을 우선적으로 선정한다.
(3) 공장 선정
① 타일 및 테라코타 제조 공장은 환경을
배려한 외벽재료의 제조가 가능한 공장으로 한다.
② 타일 및 테라코타 제조 공장은 운송에 따른
에너지 소비 등을 저감시키기 위하여
공사현장에서 가까운 공장을 우선 고려한다.
③ 공장은 신재생에너지를 사용하고, 대기오염,
토양오염, 수질오염 등 배출과 관련한 대책을 갖추고,
소음, 진동 등 작업장의 환경관리가 가능한 곳으로 우선 선정한다.
(4) 시공방법 및 장비 선정
① 녹색기술인증, 친환경 신기술 등
공인된 친환경 공법의 사용을 고려한다.
② 천연자원 보전에 도움이 되는 공법,
폐기물 배출을 최소화하는 공법을 사용한다.
③ 공사용 장비 및 각종 기계·기구는 에너지 효율 등급이 높고,
배출 등에 의한 환경영향이 적은 것을 우선적으로 사용한다.
④ 공사용 용수는 사용량을 측정하여 환경관리계획에
포함될 수 있도록 하고, 공사의 품질에 영향을
미치지 않는 범위 내에서 우수 및 중수를 적극적으로 활용한다.
⑤ 공사에 따르는 소음, 진동 등의 억제에 도움이
되는 건설장비, 기계·기구를 우선적으로 이용하고
작업 장소 또는 작업시간을 충분히 고려하여
공사현장의 주변지역 환경 및 작업환경 보전에 노력한다.
⑥ 공사장에서 발생하는 폐기물, 분진, 오수 및 배수
등이 공사장과 공사장 인근의 대기, 토양 및
수질을 오염시키지 않도록 적절히 계획하고 조치하여야 한다.
⑦ 폐기물 발생을 최소화할 수 있는 공법을
우선적으로 사용하고, 부득이하게 발생한 폐기물 및
이용할 수 없게 된 재료의 재자원화를 고려한다.
⑧ 반출, 폐기 및 소각되는 경우에는 이에 따른
처분 및 운송에 의한 환경영향을
최소화할 수 있도록 고려한다.
⑨ 타일 먼저 붙임 프리캐스트 콘크리트 공법을
위한 바탕면 사전 처리 시 현장 및 인근의 수질,
수목식생, 표토층 및 생태계를 최대한 보존하기 위한 적절한 공법 및 조치를 취한다.
⑩ 유기질 접착제 등의 현장 시공 시 손실을 최소화할 수 있도록 사전에 계획한다.

환경유의사항

가. 환경관리 및 친환경 시공계획은 타일 및 테라코타
공사와 관련한 부정적인 환경영향은 감소시키고,
긍정적인 환경영향을 향상시키기 위하여 공사 착공 전에 작성하고 담당원에게 제출하여야 한다.
나. 환경관리 및 친환경 시공계획은 다음을 고려한다.
(가) 친환경적 타일 및 테라코타 붙임공법
(나) 시공 중의 폐기물 관리
(다) 타일 및 테라코타 접착제 생산 및 시공 시 작업환경의
오염원 및 근로자에 대한 건강 유해물질 사용 제어
(라) 친환경 타일 및 테라코타 관련 지침
(마) 작업자에 대한 친환경 타일 및 테라코타 교육
(사) 물류 최소화
(2) 상기에 기술된 이외의 사항은
KCS 41 10 00 (1.6의 (1) ~ (4)) 에 따른다.

(1) 타일은 KS L 1001의 성능검정품을 사용하며,
그 이외의 것을 사용할 때는 담당원의 승인을 받는다.
타일의 종류, 등급, 형상, 치수, 이형, 타일 표면의 상태,
시유약의 색깔, 광택 및 등급은 설계도서에
따르거나 견본품을 제출하여 담당원이 승인한다.
(2) 타일은 충분한 뒷굽이 붙어 있는 것을
사용하고, 뒷면은 유약이 묻지 않고 거친 것을 사용한다.
(3) 타일의 용도별, 재질 및 크기, 줄눈폭 및
두께는 표 2.1-1에 따르며, 시공 허용오차는 설계도서에 따른다.
표 2.1-1 타일의 크기, 줄눈폭 및 두께

사용부위 재질 크기(mm) 두께(mm) 줄눈폭(mm)
욕실바닥
욕 실 벽
현관바닥


세탁실 바닥
주 방 벽
발코니 바닥
(60m²이상 전면 발코니)

외부 바닥

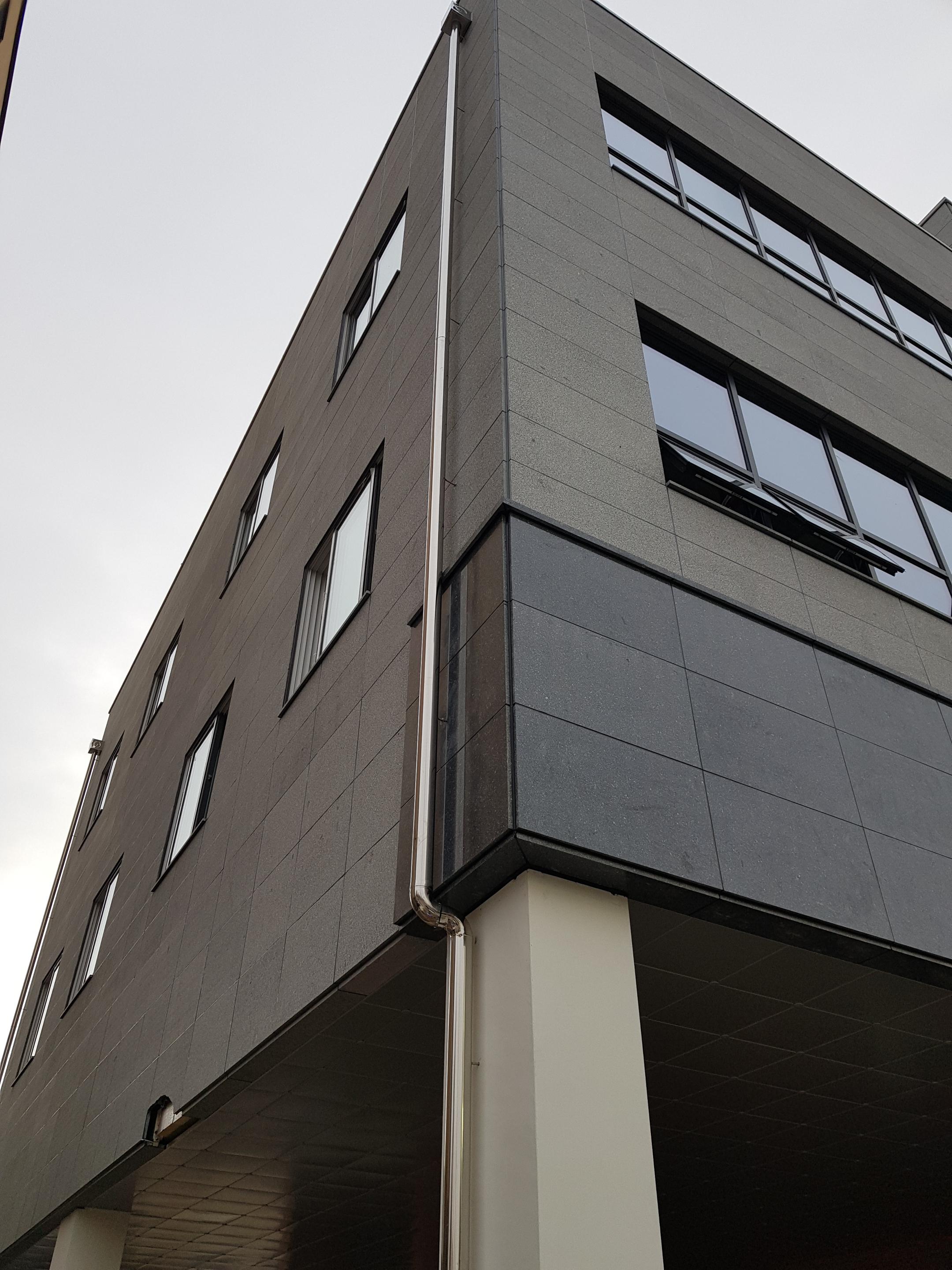

외벽 타일






외부바닥(테라스 현관)
자기질
유색시유도기질
자기질
(무유색소지 또는 시유타일)
자기질
유색시유도기질
자기질


자기질
지정
지정






지정
200×200 이상
200×250 이상
300×300 이상


150×150 이상
200×200 이상
200×200 이상


250×250 이상
150×150 이상
지정크기
90×90 이상
(1변이 190 이상인
경우는 60 이상)
150×150 이상
7 이상
6 이상
7 이상


7 이상
6 이상
7 이상


7 이상
좌동
11 이상
(석기질:
15 이상)


11 이상
4
2
5


4
2
4


4
좌동
지정 크기






지정 크기


재질과 용도
(1) 외장용 타일은 자기질 또는 석기질로 하고,
내동해성이 우수한 것으로 한다.
내장용 타일은 도기질 또는 석기질 또는 자기질로 하고,
한랭지 및 이와 준하는 장소의 노출된
부위에는 자기질, 석기질로 한다.
(2) 바닥용 타일은 유약을 바르지 않고,
재질은 자기질 또는 석기질로 한다.
(3) 욕실 및 건축물 로비의 바닥 타일은 미끄럼을
방지할 수 있도록 「산업표준법」에 따른 한국산업표준(KS)의
미끄럼 저항성 시험을 실시하여 당해 시험방법의
품질 혹은 성능기준을 만족하는 제품을 사용해야 한다.
검사 및 시험
치수검사, 외관검사, 흡수율 시험 및 오토클레이브
시험이 특별히 지정되어 있을 때에는 KS L 1001의
규정에 따른다. 다만, 마모, 동결융해 및 내산시험
등 특수한 시험과 그 시험방법은 설계도서에 따른다.

견본
타일의 색상과 품질 확인을 할 수 있는 가로 및 세로 각각
300mm 이상 크기의 합판 또는 하드보드
등에 각 색상의 실제 타일을 붙인 것으로 한다.

운반,

보관 및 취급
타일은 포장의 봉함이 뜯기지 않고 상표와 품질 표시사항이
손상되지 않게 하여 반입한다. 또한 사용 직전까지 외기와
습기로부터 영향을 받지 않도록
보관하고 포장이 훼손되지 않도록 한다.

보수 예비품
타일의 하자 보수를 위해 종류별로 타일을 상표와
품질 표시가 명시되도록 포장하여 준공시 발주자에게 제출한다.

붙임 재료
현장배합 붙임 모르타르
(1) 시멘트: 시멘트는 KS L 5201의 규정에 적합한 것으로 한다.
시멘트의 종류 및 제조업자가 이 시방서의 다른 시방절에
의하여 기(旣) 제출 및 승인된 시멘트와
같은 경우 시멘트의 제품 자료는 생략할 수 있다.
(2) 백색 시멘트: 백색 시멘트는 KS L 5204의 규정에
적합한 것으로 한다. 백색 시멘트의 종류 및 제조업자가
이 시방서의 다른 시방절에 의하여 기(旣) 제출
및 승인된 백색 시멘트와 같은 경우
백색 시멘트의 제품 자료는 생략할 수 있다.
(3) 모래(잔골재) : 모래는 유해량의 진흙 먼지
및 유기물이 혼합되지 않은 것으로서 KS A 5101-1에
규정된 2.36mm체를 100% 통과하는 것으로 한다.
단, 모자이크 타일 붙이기를 할 때는
1.18mm체를 100% 통과한 모래를 사용한다.
(4) 물: 물은 청정하고 유해량의 철분,
염분, 유황분, 유기물 등이 함유되지 않은 것으로 한다.
(5) 혼화제: 혼화제를 사용할 때에는
설계도서 또는 담당원의 지시에 따른다. 혼화제는 보
수성, 가소성, 작업성, 부착성을 향상시키는 것으로 하고,
사용량은 제조업자의 시방에 따른다.
(6) 모르타르 배합
① 배합은 표 2.2-1을 표준배합으로 하고,
물의 양은 바탕의 습윤상태에 따라 담당원의 지시에 따른다.
② 모르타르는 건비빔한 후 3시간 이내에 사용하며,
물을 부어 반죽한 후 1시간 이내에 사용한다.
1시간 이상 경과한 것은 사용하지 않는다.
③ 기타 붙임 모르타르에 합성수지 에멀션 또는
합성고무 에멀션을 사용할 때에는 설계도서 또는
담당원의 지시에 따른다.
기성 배합 모르타르
기성 배합 모르타르를 사용하는 경우는 견본품, 배합표,
전단접착 강도 등 시험성적서를 제출하여
담당원의 승인을 받도록 한다.
표 2.2-1 모르타르 표준배합(용적비)

구분 시멘트 백시멘트 모래 혼화제 비고


떠붙이기
압착 붙이기
개량압착 붙이기
판형 붙이기
1
1
1
1



3.0~4.0
1.0~2.0
2.0~2.5
1.0~2.0

지정량
지정량
지정량
1.모래는 타일의 종류에 따라 입도분포를 조정한다.
2.줄눈의 색은 담당원의 지시에 따른다.
바닥 판형 붙이기
클링커 타일
일반 타일
1
1
1


2.0
3.0~4.0
2.0




줄눈폭 5mm 이상 1
1
1
0.5~2.0
0.5~1.0
0.5~1.5
지정량
지정량
지정량
줄눈폭
5mm 이하
내 장
외 장

접착제
내장타일 및 내장용 모자이크 타일, 바닥 타일 등의 붙이기에
사용하는 접착제는 견본품 및 시험 성적서를 제출하여
담당원의 승인을 받도록 하며, 그 종류는 설계도서에 따른다.

충전재
(1) 모래와 시멘트 충전: 지시된 색상을 위해 회색
시멘트와 백색 시멘트를 사용하거나 필요한 색상의 잔골재를 섞는다.
(2) 시멘트 충전: 지정색으로 한다.
(3) 건식 충전: 지정색으로 한다.
(4) 라텍스(latex)와 시멘트: 지정색으로 하며,
현장에서 물로만 유동성 있게 하는 분말형태의
건조 폴리머 첨가재와 시멘트,
균등한 골재로 배합된 건조 충전재이다.
(5) 내약품성 에폭시 충전: 지정색으로
하고, 제조업자가 보증한 사용법에 따라 사용한다.

신축줄눈재
(1) 설계도서에 따른 형태, 등급, 종류, 용도 등을
참고하고, 줄눈 혼합제의 요건에 따라 내후성
실리콘, 다용도 유동성 우레탄, 실란트 등 화학적으로
경화되는 재료를 표준으로 한다.
(2) 설계도서의 지시가 없는 한,
타일의 줄눈 색상은 인접한 줄눈의
색상과 유사한 것으로 한다.
(3) 내약품성 바닥 코킹은 제조업자의
사용 지시에 따른 모르타르 및 시멘트 등과 동등한
성질의 내약품제 및 모르타르를 사용한다.

흡수 조정재
흡수 조정재는 제조사의 시험 및
신뢰할 수 있는 자료에 의한 품질이 확인된 것으로 한다.

실링재 및 백업재
(1) 신축조정 줄눈, 타일과 설비기기와의 접합부에
사용하는 실링재는 한국산업표준에 적합한 제품으로
하되 그 종류는 설계도서에 의한다.
(2) 백업재의 재질 및 형상 등은 설계도서에 의한다.

3. 시공
3.1 타일 붙이기 일반사항
(1) 줄눈나누기 및 타일 마름질은 도면 또는
담당원의 지시에 따라 수준기, 레벨 및 다림추 등을
사용하여 기준선을 정하고 될 수 있는
대로 온장을 사용하도록 줄눈나누기한다.
(2) 줄눈 너비는 도면 또는 공사시방서에서 정한
바가 없을 때에는 표 3.1-1에 따른다. 다만, 창문선,
문선 등 개구부 둘레와 설비기구류와의
마무리 줄눈 너비는 10mm 정도로 한다.
표 3.1-1 줄눈 너비의 표준(단위:mm)

타일구분 대형벽돌형(회부) 대형(내부일반) 소형 모자이크
줄눈너비 9 5~6 3 2

(3) 도면에 명기된 치수에 상관없이
징두리벽은 온장타일이 되도록 나누어야 한다.
(4) 벽체 타일이 시공되는 경우
바닥 타일은 벽체 타일을 먼저 붙인 후 시공한다.
(5) 배수구, 급수전 주위 및 모서리는 타일나누기
도면에 따라 미리 전기톱이나
물톱과 같은 것으로 마름질하여 시공한다.
(6) 타일의 박리 및 백화현상이 발생하지 않도록 시공하고, 3.5에 따라 보양한다.
(7) 벽타일 붙이기에서 타일 측면이 노출되는
모서리 부위는 코너 타일을 사용하거나,
모서리를 가공하여 측면이 직접 보이지 않도록 한다.
(8) 벽체는 중앙에서 양쪽으로 타일 나누기를
하여 타일 나누기가 최적의 상태가 될 수 있도록 조절한다.
달리 도면에 명기되어 있지 않다면 동일한 폭의 줄눈이 되도록 한다.
(9) 치장줄눈
① 타일을 붙이고, 3시간이 경과한 후 줄눈파기를
하여 줄눈부분을 충분히 청소하며, 24시간이 경과
한 뒤 붙임 모르타르의 경화 정도를
보아, 작업 직전에 줄눈 바탕에 물을 뿌려 습윤케 한다.
② 치장줄눈의 폭이 5mm 이상일 때는
고무흙손으로 충분히 눌러 빈틈이 생기지 않게 시공한다.
③ 개구부나 바탕 모르타르에 신축줄눈을
두었을 때는 적절한 실링재로서, 빈틈이 생기지 않도록 채운다.
④ 유기질 접착제를 사용할 때에는 공사시방서에 따른다.
(10) 신축줄눈
① 신축줄눈에 대하여 도면에 명시되어
있지 않을 때에는 이질바탕의 접합부분이나
콘크리트를 수평방향으로 이어붓기한 부분
등 수축균열이 생기기 쉬운 부분과 붙임면이
넓은 부분에는 담당원의 지시에 따라 그 바탕에까지
닿는 신축줄눈을 약 3m 간격으로 설치하여야 한다.
② 신축줄눈과 조절줄눈, 시공줄눈, 그리고 분리용
줄눈을 포함하여 실링재를 충전시켜 만든 줄눈위치를
나타내도록 하여야 하며, 모르타르 바탕,
타일 부속재료 설치시 줄눈의 위치를 설정한다.
타일을 붙이고 줄눈시공 후에는 줄눈 나누기를
하기 위해 톱 등으로 자르지 말아야 한다.
③ 타일의 신축줄눈은 구조체의 신축줄눈,
바탕 모르타르의 신축줄눈의 위치가 가능한 일치하도록
설계 요구사항에 따라 줄눈을 맞추고 줄눈의
실링재는 타일씻기 완료 후 건조상태를 확인하고 설치한다.
④ 벽체 코너안쪽, 창틀주변 및 설비기구와
접촉부에 신축줄눈을 넣는다.
(11) 바탕 만들기
① 모르타르 바탕
가. 바탕고르기 모르타르를 바를 때에는 타일의
두께와 붙임 모르타르의
두께를 고려하여 2회에 나누어서 바른다.
나. 바름두께가 10mm 이상일 경우에는
1회에 10mm 이하로 하여 나무흙손으로 눌러 바른다.
다. 바탕 모르타르를 바른 후 타일을 붙일 때까지는
여름철(외기온도 25 ℃ 이상)은 3~4일 이상, 봄,
가을(외기온도 10 ℃ 이상, 20 ℃ 이하)은 1주일 이상의 기간을 두어야 한다.
라. 타일붙임면의 바탕면은 평탄하게 하고,
바탕면의 평활도는 바닥의 경우 3m당 ±3mm, 벽의 경우는 2.4m당 ±3mm로 한다.
마. 바닥면은 물고임이 없도록 구배를 유지하되, 1/100을 넘지 않도록 한다.
② 콘크리트 바탕 및 기타 바탕: 콘크리트 타설면,
콘크리트 블록면, 경량기포 콘크리트면, 시멘트 압출성형판,
석고보드 등을 바탕으로 사용하는 경우는 공사시방서에 따른다.
(12) 바탕처리(물축이기 및 청소)
① 타일을 붙이기 전에 바탕의 들뜸, 균열 등을 검사하여 불량 부분은 보수한다.
② 타일을 붙이기 전에 불순물을 제거하고, 청소한다.
③ 여름에 외장타일을 붙일 경우에는 하루 전에 바탕면에 물을 충분히 적셔둔다.
④ 타일붙임 바탕의 건조상태에 따라 뿜칠 또는 솔을 사용하여 물을 골고루 뿌린다. 이때 물의 양은 바탕의 습윤상태에 따라 공사시방서에 따른다.
⑤ 흡수성이 있는 타일에는 제조업자의
시방에 따라 물을 축여 사용한다.
(13) 타일을 붙이는 모르타르에 시멘트 가루를 뿌리면
시멘트의 수축이 크기 때문에 타일이 떨어지기 쉽고
백화가 생기기 쉬우므로 뿌리지 않아야 한다.
(14) 타일붙임은 타일의 백화, 탈락, 동결융해
등의 결함사항에 대하여 충분히 검토하여야 한다.
(15) 타일면은 우수의 침투를 방지할 수 있도록 완전히
밀착시켜 접착력을 높이며, 일정간격의 신축줄눈을
두어 백화, 탈락, 동결융해
등의 결함사항을 방지할 수 있도록 한다.
① 방수대책
가. 얇은 붙임타일에 대한 방수처리는 감독원의
승인을 받아 타일작업에 지장이 없도록 사전에 시공한다.
나. 방수처리는 공사시방서에 따르며,
부득이한 경우 담당원의 승인을
받아 제조업자의 시방에 따른다.
다. 바닥타일 부착 전, 욕실이나 화장실과
같은 곳은 타일부착 전에 담당원의 승인을 득한다.
3.2 벽타일 붙이기
내장 및 외장 타일 붙임공법별 타일의 크기와
붙임재료의 바름두께는 표 3.2-1을 표준으로 한다.
표 3.2-1 공법별 타일크기 및 바름두께

공법 구분 타일 크기(mm) 붙임 모르타르의 두께(mm)



떠붙이기
압착 붙이기


개량압착 붙이기


판형 붙이기
동시줄눈붙이기
108×60 이상
108×60 이상
108×60 이하
108×60 이상


50×50 이하
108×60 이상
12~24
5~7
3~5
바탕 쪽 3~6
타일 쪽 3~4
3~5
5~8



떠붙이기
낱장 붙이기


판형 붙이기
접착제 붙이기
108×60 이상
108×60 이상
108×60 이하
100×100 이하
100×100 이하
12~24
3~5
3
3

떠붙이기
타일 뒷면에 붙임 모르타르를 바르고 모르타르가
충분히 채워져 타일이 밀착되도록 바탕에 눌러 붙인다.
붙임 모르타르의 두께는 12~24mm를 표준으로 한다.

압착 붙이기
(1) 붙임 모르타르의 두께는 타일 두께의 1/2
이상으로 하고, 5mm~7mm를 표준으로 하여
붙임 바탕에 바르고 자막대로 눌러 표면을 평탄하게 고른다.
(2) 타일의 1회 붙임 면적은 모르타르의 경화속도
및 작업성을 고려하여 1.2m² 이하로 한다.
벽면의 위에서 아래로 붙여 나가며,
붙임 시간은 모르타르 배합 후 15분 이내로 한다.
(3) 한 장씩 붙이고, 나무망치 등으로 두들겨 타일이
붙임 모르타르 속에 박히도록 하고, 타일의 줄눈
부위에 모르타르가 타일 두께의 1/3 이상 올라오도록 한다.

개량압착 붙이기
(1) 붙임 모르타르를 바탕면에
4mm~6mm로 바르고 자막대로 눌러 평탄하게 고른다.
(2) 바탕면 붙임 모르타르의 1회 바름 면적은 1.5m² 이하로 하고,
붙임 시간은 모르타르 배합 후 30분 이내로 한다.
(3) 타일 뒷면에 붙임 모르타르를 3mm~4mm로
평탄하게 바르고, 즉시 타일을 붙이며 나무망치
등으로 충분히 두들겨 타일의 줄눈 부위에
모르타르가 타일 두께의 1/2 이상이 올라오도록 한다.
(4) 벽면의 위에서 아래로 향해 붙여나가며
줄눈에서 넘쳐 나온 모르타르는 경화되기 전에 제거한다.

판형 붙이기
(1) 낱장 붙이기와 같은 방법으로 하되 타일
뒷면의 표시와 모양에 따라 그 위치를 맞추어
순서대로 붙이고 모르타르가 줄눈 사이로
스며 나오도록 표본 누름판을 사용하여 압착한다.
(2) 줄눈 고치기는 타일을 붙인 후 15분 이내에 실시한다.

접착 붙이기
(1) 내장공사에 한하여 적용한다.
(2) 붙임 바탕면을 여름에는 1주 이상, 기타 계절에는 2주 이상 건조시킨다.
(3) 바탕이 고르지 않을 때에는 접착제에 적절한
충전재를 혼합하여 바탕을 고른다. 이성분형
접착제를 사용할 경우에는 제조회사가 지정한
혼합비율 대로 정확히 계량하여 혼합한다.
(4) 접착제의 1회 바름 면적은 2m² 이하로 하고
접착제용 흙손으로 눌러 바른다.
(5) 접착제의 표면 접착성 또는 경화 정도를 설계도서
또는 담당원의 지시에 따라 확인한 다음 타일을 붙이며,
붙인 후에 적절한 환기를 실시한다.

3.2.6 동시 줄눈 붙이기
(1) 붙임 모르타르를 바탕면에 5mm~8mm로
바르고 자막대로 눌러 평탄하게 고른다.
(2) 1회 붙임 면적은 1.5m² 이하로
하고 붙임 시간은 20분 이내로 한다.
(3) 타일은 한 장씩 붙이고 반드시 타일면에 수직하여
충격 공구로 좌우, 중앙의 3점에 충격을 가해 붙임 모르타르
안에 타일이 박히도록 하며 타일의 줄눈 부위에
붙임 모르타르가 타일 두께의 2/3 이상 올라오도록 한다.
(4) 충격 공구의 머리 부분은 대(

50mm), 소(

20mm) 중 한 가지를 선택하여 사용한다.
(5) 타일의 줄눈 부위에 올라온 붙임 모르타르의
경화 정도를 보아 줄눈흙손으로 충분히 눌러 빈틈이
생기지 않도록 한다. 줄눈 부위에 붙임 모르타르가 충분히
올라오지 않았을 때는 붙임 모르타르를
채워 줄눈흙손으로 줄눈을 만든다.
(6) 줄눈의 수정은 타일 붙임 후 15분 이내에 실시하고,
붙임 후 30분 이상이 경과했을 때에는
그 부분의 모르타르를 제거하여 다시 붙인다.

모자이크 타일 붙이기
(1) 붙임 모르타르를 바탕면에 초벌과 재벌로
두 번 바르고, 총 두께는 4mm~6mm를 표준으로 한다.
(2) 붙임 모르타르의 1회 바름 면적은 2.0m²
이하로 하고, 붙임 시간은 모르타르 배합 후 30분 이내로 한다.
(3) 타일 뒷면의 표시와 모양에 따라 그 위치를 맞추어
순서대로 붙이고 모르타르가 줄눈 사이로 스며
나오도록 표본 누름판을 사용하여 압착한다.
(4) 줄눈 고치기는 타일을 붙인 후 15분 이내에 실시한다.

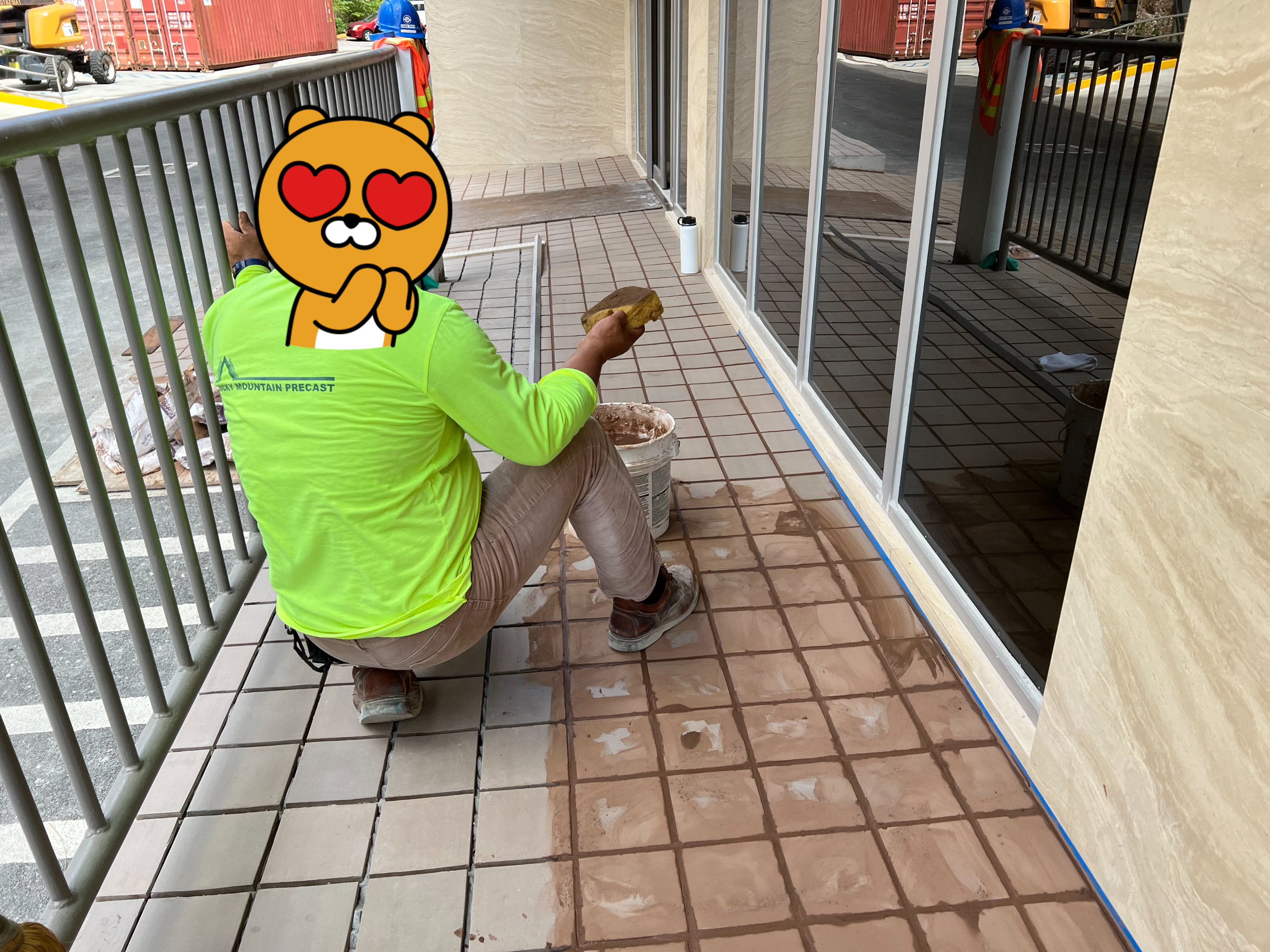

바닥 타일 붙이기
시멘트 페이스트 붙이기
(1) 바탕 조정으로 타일 붙이기에
앞서 바탕면의 청소를 실시한다.
(2) 타일 나누기는 설계도서에 맞추어 기준먹으로부터
마무리 먹매김을 실시하고, 각 부위와의 접합이나
물구배 등의 설계조건에 대해 치수 확인을 실시한다.
불합격이 있으면 감리자에게 보고하고 지시에 따른다.
또한, 타일 시공하는 면을 기준으로
하여 먹 또는 수실로 매긴다.
(3) 기준타일 붙이기 순서는 직각의 기준을 잡기
위하여 줄눈 나눔에 따라 가로·세로 3m~4m
간격에 기준타일 붙임을 실시하고, 바탕 콘크리트면에
물뿌림한 후 깔개 모르타르를 기준타일 붙임 개소에
깔고 타일 폭 2배 정도의 폭에 평활하게 펴깐다.
그 후, 깔개 모르타르 경화 전에 시멘트 페이스트를
깔개 모르타르 위에 흘려 직접 미장하여 실에 붙어 있는
타일을 망치 손잡이 등을 사용하여 바닥면에 압착하고,
나머지 깔개 모르타르를 제거하여 청소토록 한다.
(4) 타일 붙이기는 기준타일 붙이기를 실시한 구획
내에 깔개 모르타르를 펴고, 기준타일 사이에 수실을
붙이므로 기준타일 붙임과 동일하게 타일을 붙여 진행하며,
줄눈부에 두둑하게 올라온 시멘트 페이스트는 경화 전에 제거한다.
또한, 타일 붙임이나 줄눈 사이에는
붙인 타일을 움직이지 않도록 주의한다.

압착 붙이기
(1) 바탕 조정은 타일 붙이기에 앞서 바탕 모르타르면의
청소를 실시하고, 바탕건조의 정도를 조절하며,
필요에 따라 타일 붙이기 전날 또는 당일에
수분을 뿌려 바탕 표면처리를 실시한다.
(2) 타일 나누기는 설계도서에 맞추어 기준먹으로부터
마무리 먹매김을 실시하고, 각 부위와의 접합이나
물구배 등의 설계조건에 대해 치수 확인을 실시한다.
불합격이 있으면 감리자에게 보고하고 지시에 따른다. 또한,
타일 시공하는 면을 기준으로 하여
먹 또는 수실로 매긴다.
(3) 기준타일 붙이기에서 직각의 기준을 잡기
위하여 줄눈 나눔에 따라 가로·세로 3m~4m 간격에
기준타일 붙임을 실시한다.
(4) 타일 붙이기는 붙임 모르타르의 도막붙임에는
두 번으로 하며, 그 두께는 5mm~7mm로 한다.
한 번에 도막붙임 면적은 2m² 이내로 한하며,
붙임 모르타르는 비빔에서부터 시공완료까지 60분
이내에서 사용하고 도막시공 시간은 여름철에는 20분,
겨울철에는 40분 이내로 한다. 오전 및 오후에 타일
붙임을 개시할 때에 타일을 붙임 직후에는 반드시
타일과 붙임 모르타르 및 붙임 모르타르와 바탕과의
접착 상황을 확인한다. 또한, 붙임 모르타르가 약할 경우에
타일 간 채워넣어 붙이면 모르타르가 타일 속면에 영향을
미치므로 충분한 접착강도가 있는 모르타르를 선택하여
타일의 바닥면 압착을 충분히 한다. 타일 붙임이 종료된 후,
붙임 모르타르의 굳음이 예견될 경우 줄눈 부분의 청소를 실시한다.
개량압착 붙이기
(1) 바탕 조정은 타일 붙임에 앞서 바탕 모르타르면의
청소를 실시한다. 바탕 건조의 정도를 조절하며,
필요에 따라서 타일 붙이기 전날 또는
당일에 수분을 뿌려 바탕 표면처리를 실시한다.
(2) 타일 나누기는 설계도서에 맞추어 기준먹으로부터
마무리 먹매김을 실시하고, 각 부위와의 접합이나
물구배 등의 설계조건에 대해서 치수 확인을 실시한다.
불합격이 있으면 감리자에게 보고하고 지시에 따른다.
또한, 타일 시공하는 면을 기준으로 하여
먹 또는 수실로 매긴다.
(3) 기준타일 붙이기에서 직각의 기준을 잡기 위하여
줄눈나눔에 따라 가로·세로 3m~4m 간격에
기준타일 붙임을 실시한다.
(4) 타일 붙이기는 1회 도막붙임 면적을 2m² 이내로
하고, 붙임 모르타르를 바탕면측 3mm~4mm에 얼룩 없이
도포하여 평활하게 편 후, 붙임 모르타르는 비빔부터
시공완료까지 60분 이내에서 사용하고 도막시공
시간은 여름철에는 20분, 겨울철에는 40분 이내로 한다.
오전 및 오후에 타일 붙임을 개시할 때에 타일을
붙임 직후에는 반드시 타일과 붙임 모르타르
및 붙임 모르타르와 바탕과의 접착 상황을 확인한다.
또한, 타일 속면 전체에 붙임 모르타르를 3~5mm 정도의
두께를 평균으로 수직에서 바탕면에 눌러서 붙인다.
동시에 해머 등으로 타일 주변부터 모르타르가 삐져나올
때까지 압착을 실시한다.
타일 붙임이 종료된 후, 붙임 모르타르의 굳음이
예견될 경우 줄눈 부분의 청소를 실시한다.

접착 붙이기
(1) 타일 붙임에 앞서 바탕면을 검사하여
건조된 것을 확인한다.
(2) 타일 나누기는 설계도서에 맞추어 기준먹으로부터
마무리 먹매김을 실시하여 각 부위와의 취합되는 치수 확인을 실시한다.
불합격이 있으면 감리자에게 보고하고 지시에 따른다.
(3) 기준타일 붙이기에서 직각의 기준을 맞추기
위해 줄눈 나눔에 따라 가로·세로 3m~4m 정도에
기준타일 붙임을 실시한다.
(4) 타일 붙이기는 접착제 1회 도막붙임 면적은 3m² 이내로
하며, 접착제는 우선 금속흙손을 사용하여 평활하게
도막붙임한 후, 지정된 줄눈흙손을 사용하여 필요한
높이로 한다. 건조경화형 접착제는
도막시간에 유의하여 타일을 압착한다.
또한, 반응경화형 접착제를 사용할 경우는 가용
시간에 유의하여 타일을 압착한다.

천장 붙이기
(1) 바탕처리는 3.1에 따라 평평하게 하고, 바탕면
상태에 따라 적절히 습윤케 하며, 표 2.2-1과 표 3.2-1에
따라 타일의 종류와 공법에 맞는
붙임 모르타르를 선정하여 타일을 붙인다.
(2) 타일은 줄눈 나누기에 따라 모서리를 잘 맞추고
적절한 기구로 가볍게 두들겨 모르타르가 솟아나올 정도로 붙인다.

보양 및 청소
.1 보 양
(1) 외부 타일 붙임인 경우에 태양의
직사광선 또는 풍우 등으로 손상받을 우려가 있는 곳은 담당원의
지시에 따라 시트 등 적절한 것을 사용하여 보양한다(직사광선은 피한다).
F4 비자로 할 수 있는 것은 무엇이 있을까요?
외국인 고용을 위한 취업비자(돈버는 인테리어)
야리끼리 (돈버는 인테리어)
얇은기초 설계(일반설계법).돈버는인테리어
강교 설계기준 2(허용응력설계법) 돈버는 인테리어
연약지반 수평배수 층 (돈버는 인테리어
수중펌프 배수 (돈버는 인테리어)

반응형

댓글0
