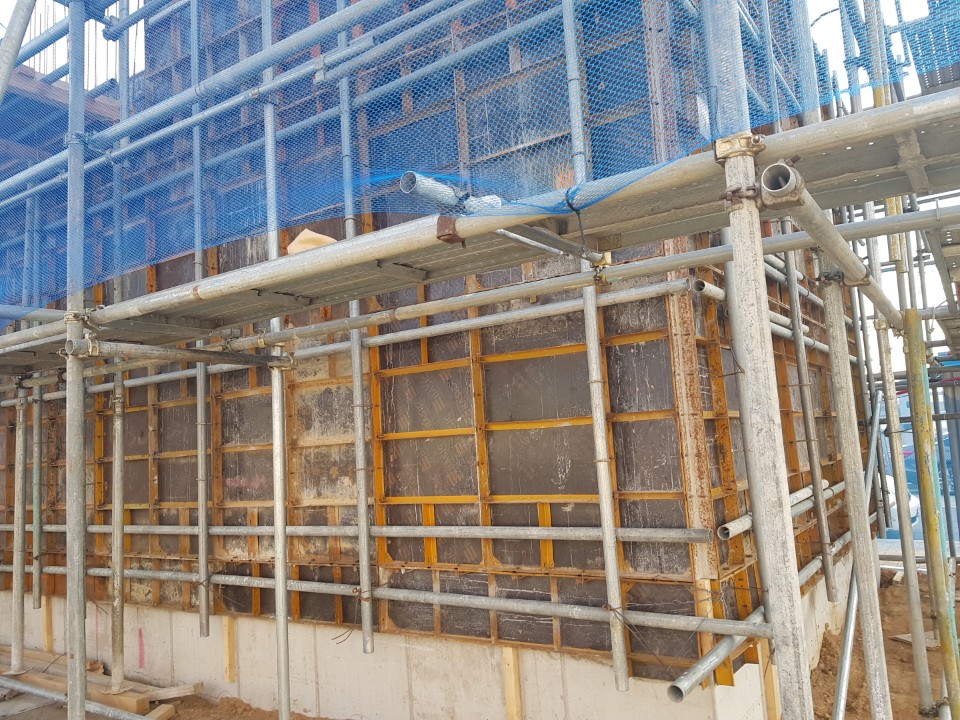

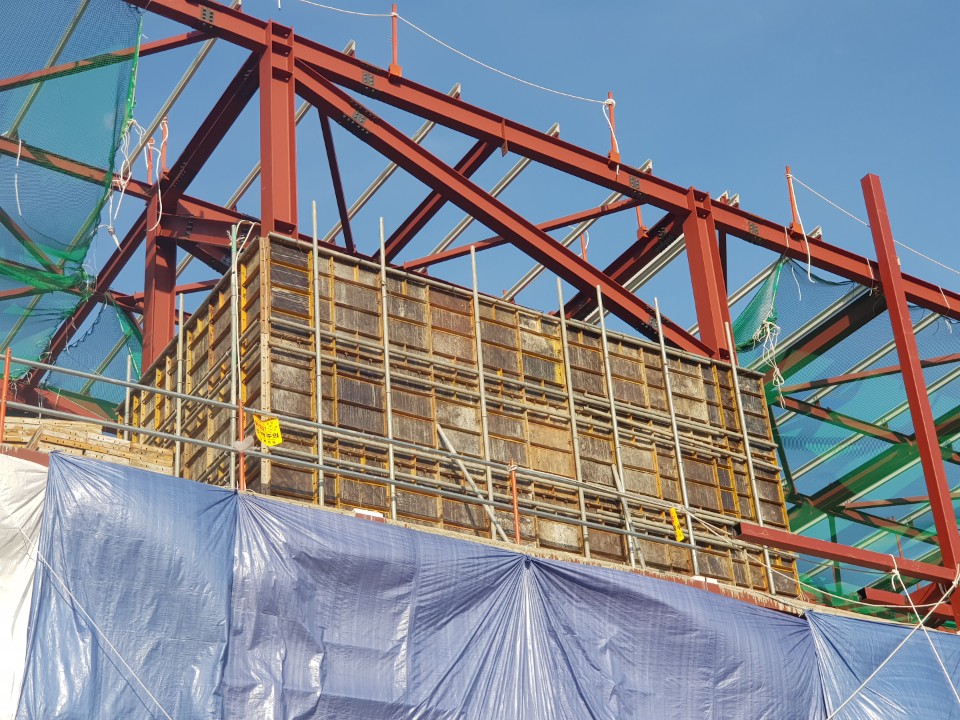

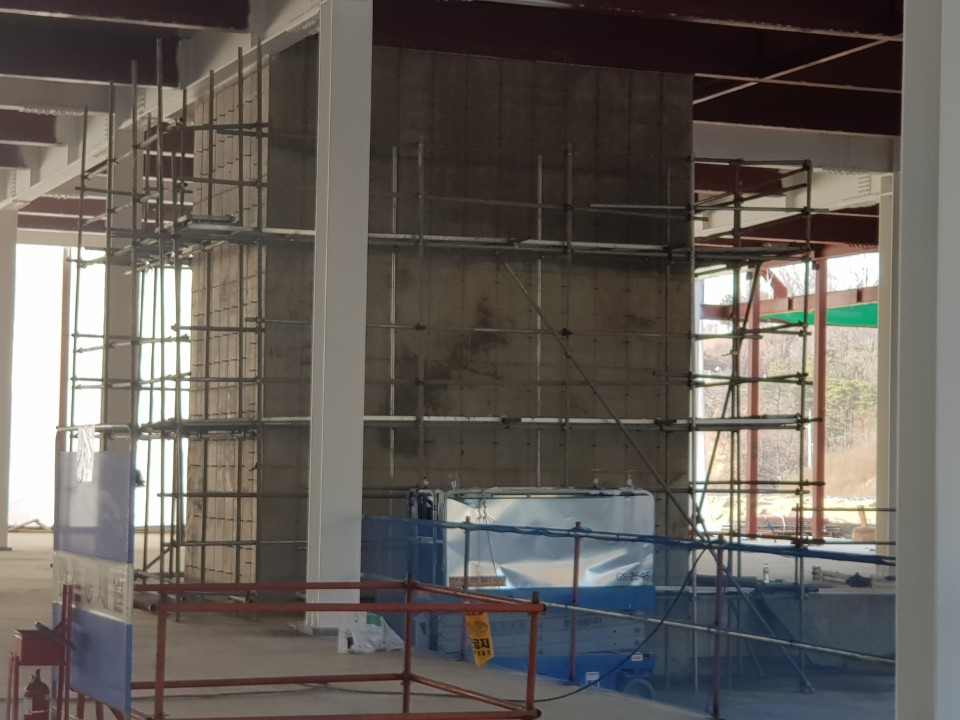

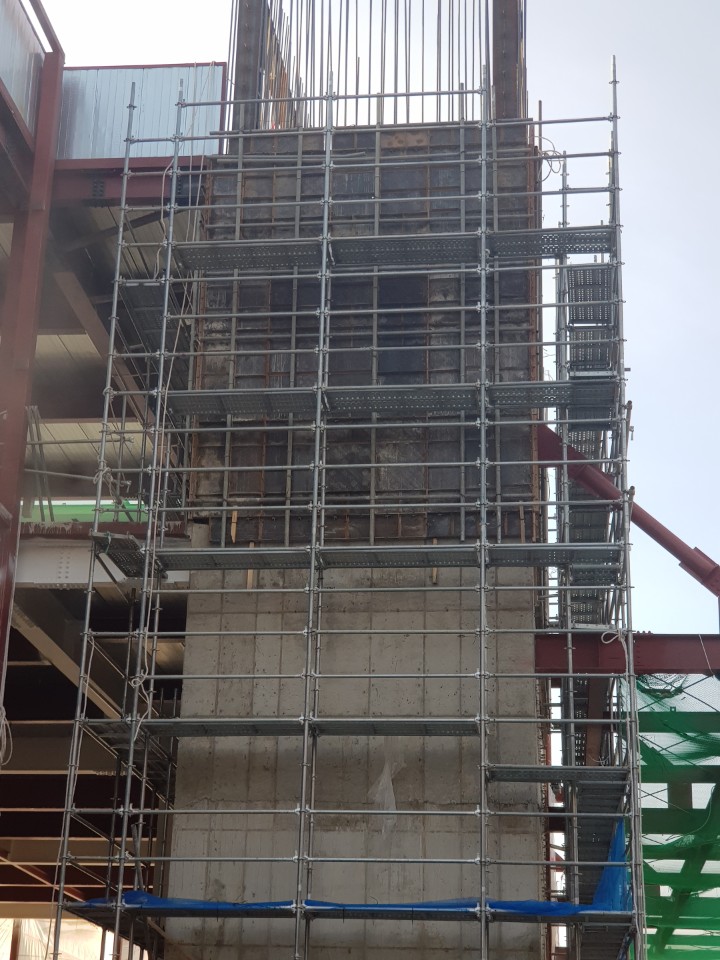

거푸집 기초 지식
거푸집은 콘크리트 구조물을 필요한
형태나 치수로 설치하기 위한
구조물이며 통상 콘크리트 거푸집은
합판을 사용하는경우가 많이 있으며
공사 환경에 따라 경질섬유판이나
합성수지판 같도 사용하기도 합니다
또는 알루미늄 패널 강판을
사용하기도 합니다.
보 기둥 벽 바닥 등을 콘크리트를
부을 수 있도록 형틀을 짠 후 그 안에
콘크리트를 부어서 굳은뒤 형틀을
떼어내면 형태가 완성되게 됩니다.
이것을 거푸집이라고 합니다.
일반적으로 1주 ~4주 가량 콘크리트가
완전 굳은 상태에서 거푸집을 제거하는
것이 좋으나 현장에서는 상황에 맞게
거푸집을 그대로 둔 상태로 다음
공정으로 넘어가는 경우도 있습니다 .
거푸집의 가격과 보강재를 정하는 기준은
거푸집에 가하는 압력에 따라 다르며
콘크리트 종류에 따라 달라질 수도 있습니다.
콘크리트 거푸집 사용 자재는 합판
경질섬유판 합성수지 알루미늄 패널
강판 등 다양하게 사용이 됩니다.
합판 같은 경우는 5 회 까지 사용이
가능하며 철제는 100회정도 재사용이
가능하나 이 것 또한 현장에 따라
사용율이 달라 질수 있습니다.

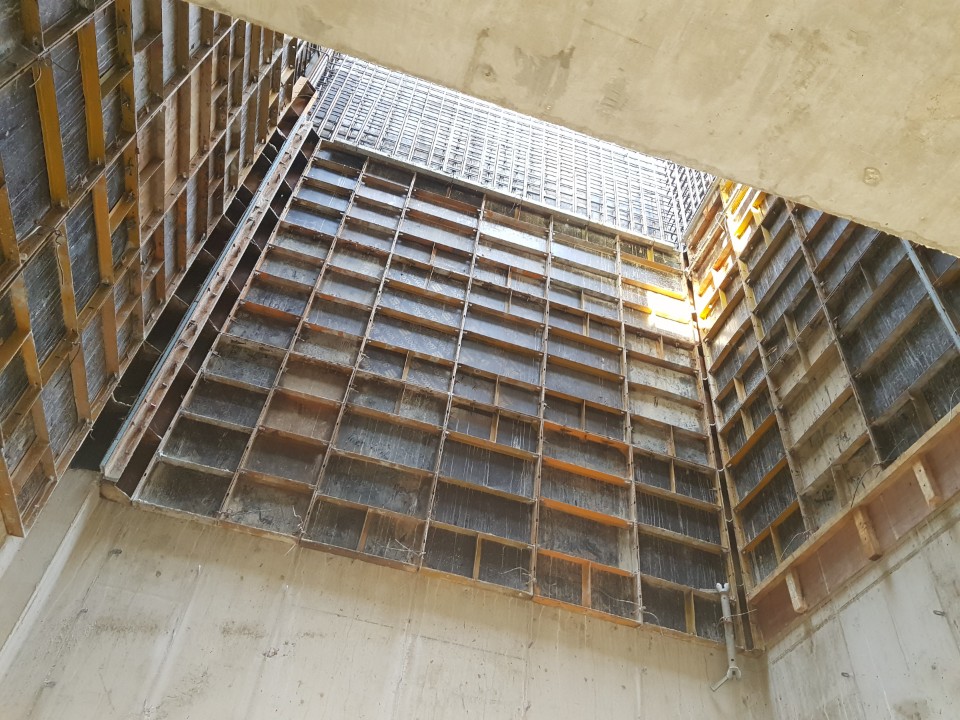

거푸집널(sheathing board) -거푸집널은
콘크리트와 직접 접촉 보드를 널이라고 합니다
주로 합판을 사용하지만 요즘은
강판이나 알루미늄판 등을 많이
사용 되고 있으며 흙이나 여러가지 이물질이
들어가지 않고 콘크리트가 잘 굳도록
잡아주는 역할을 합니다.

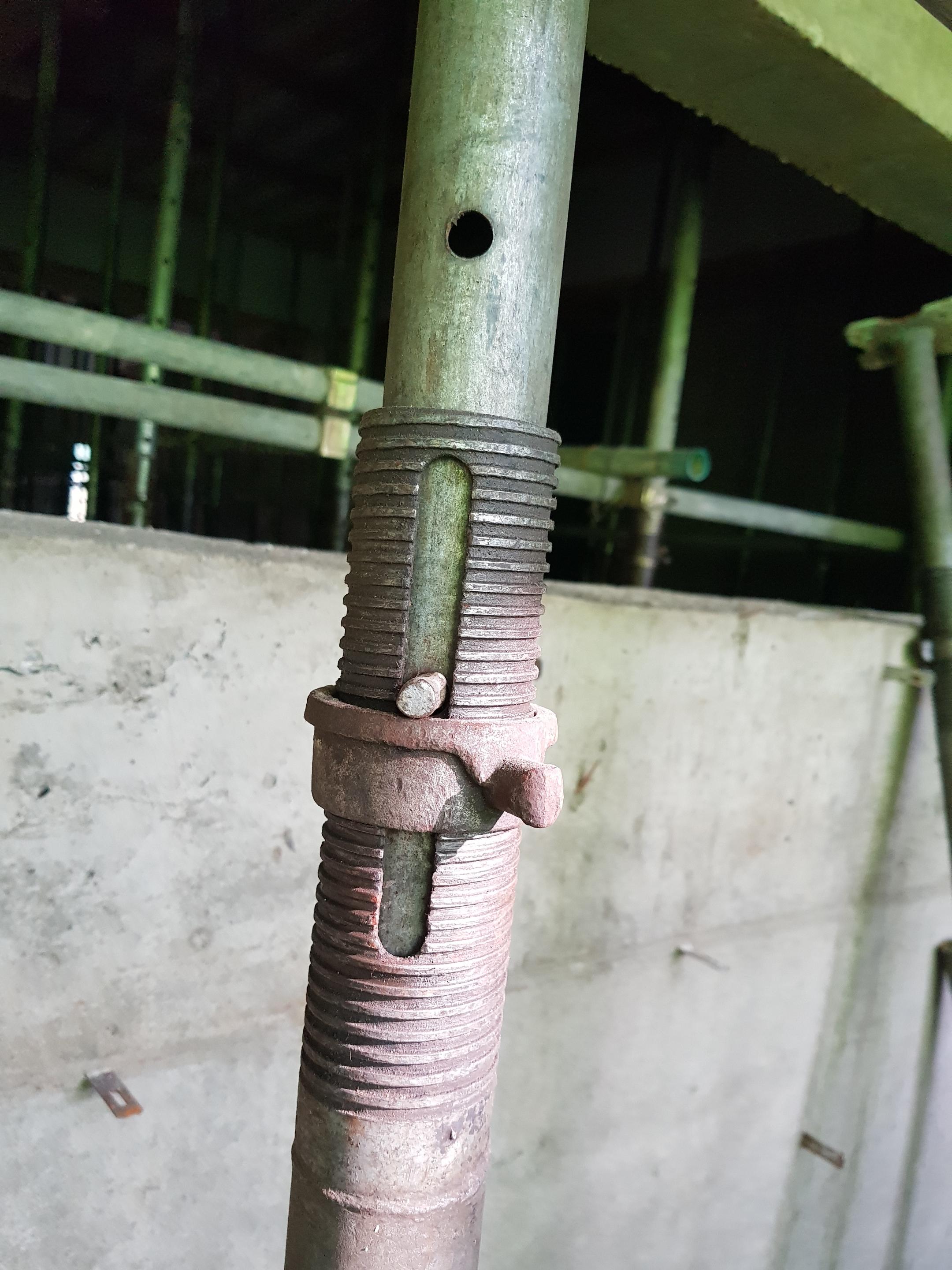

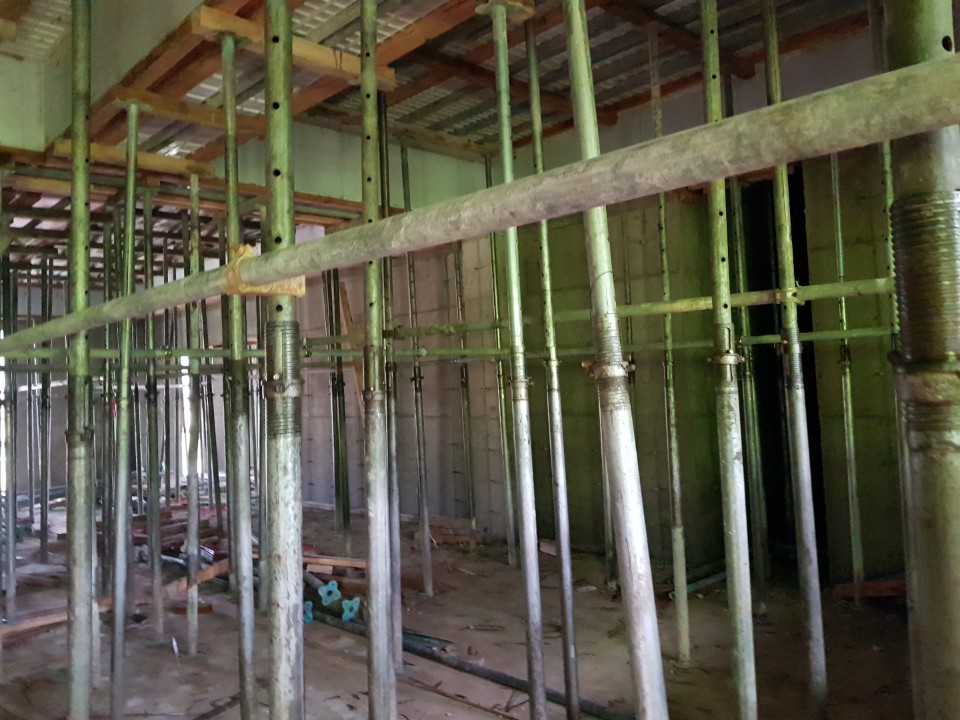

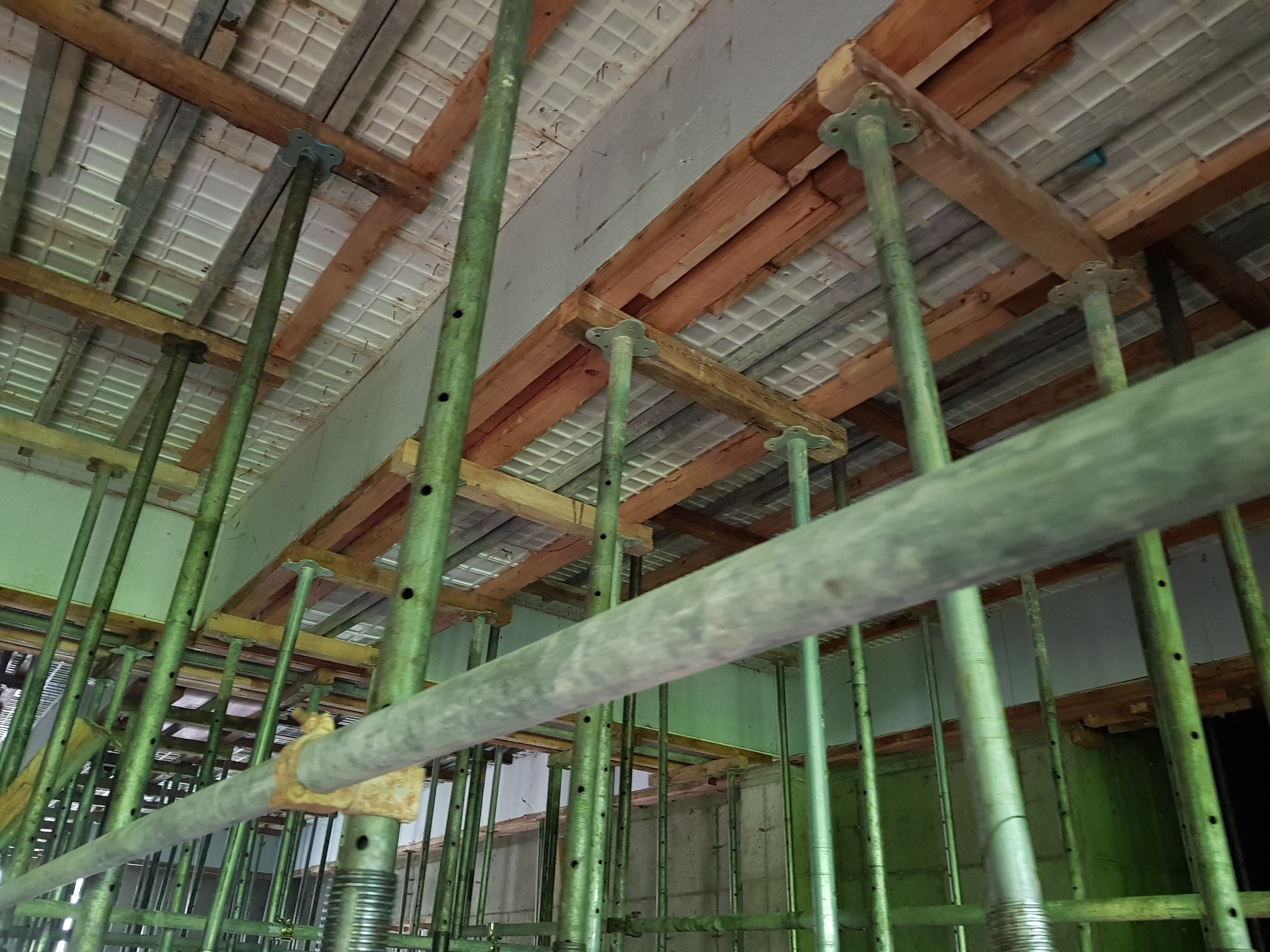

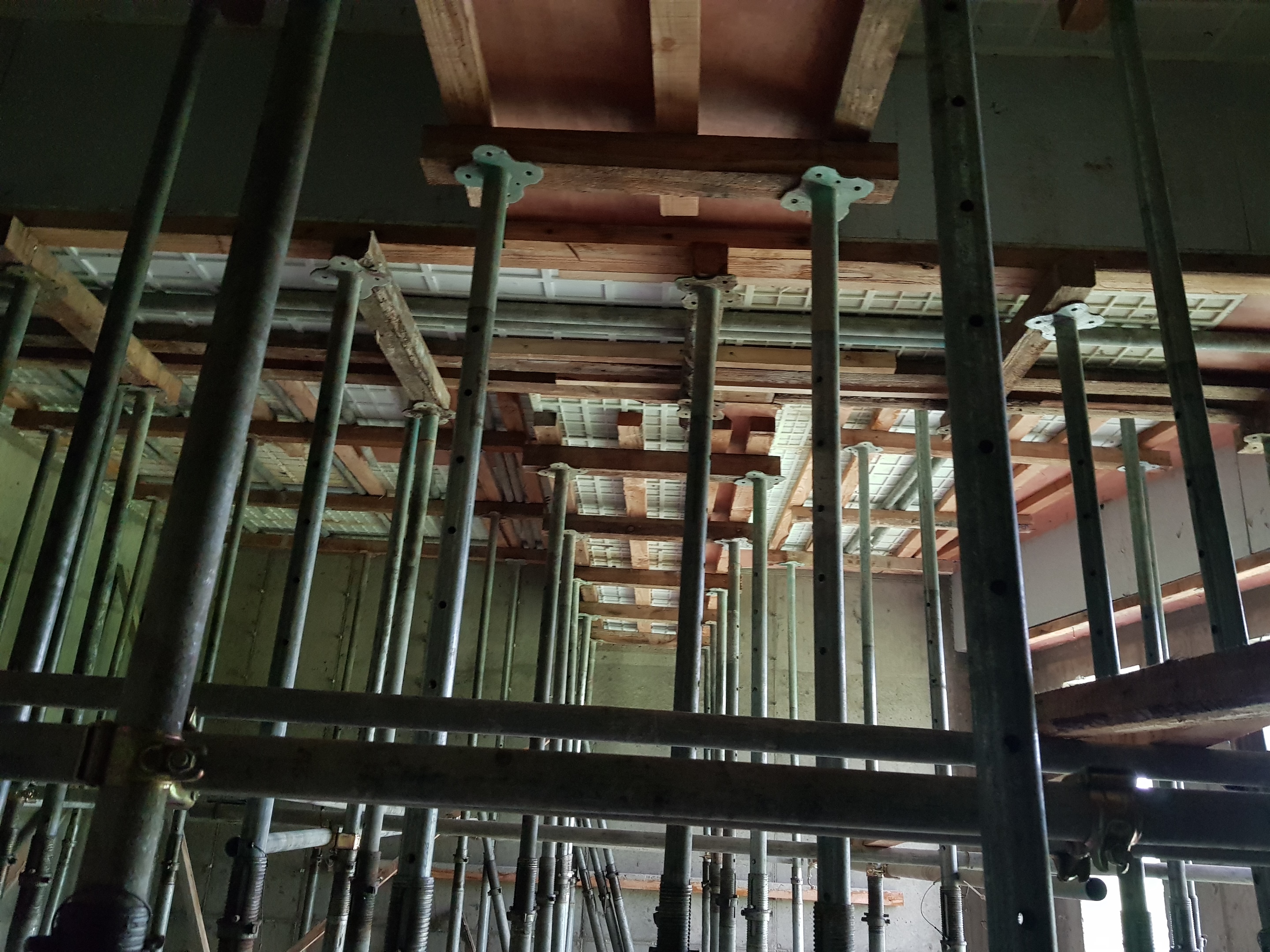

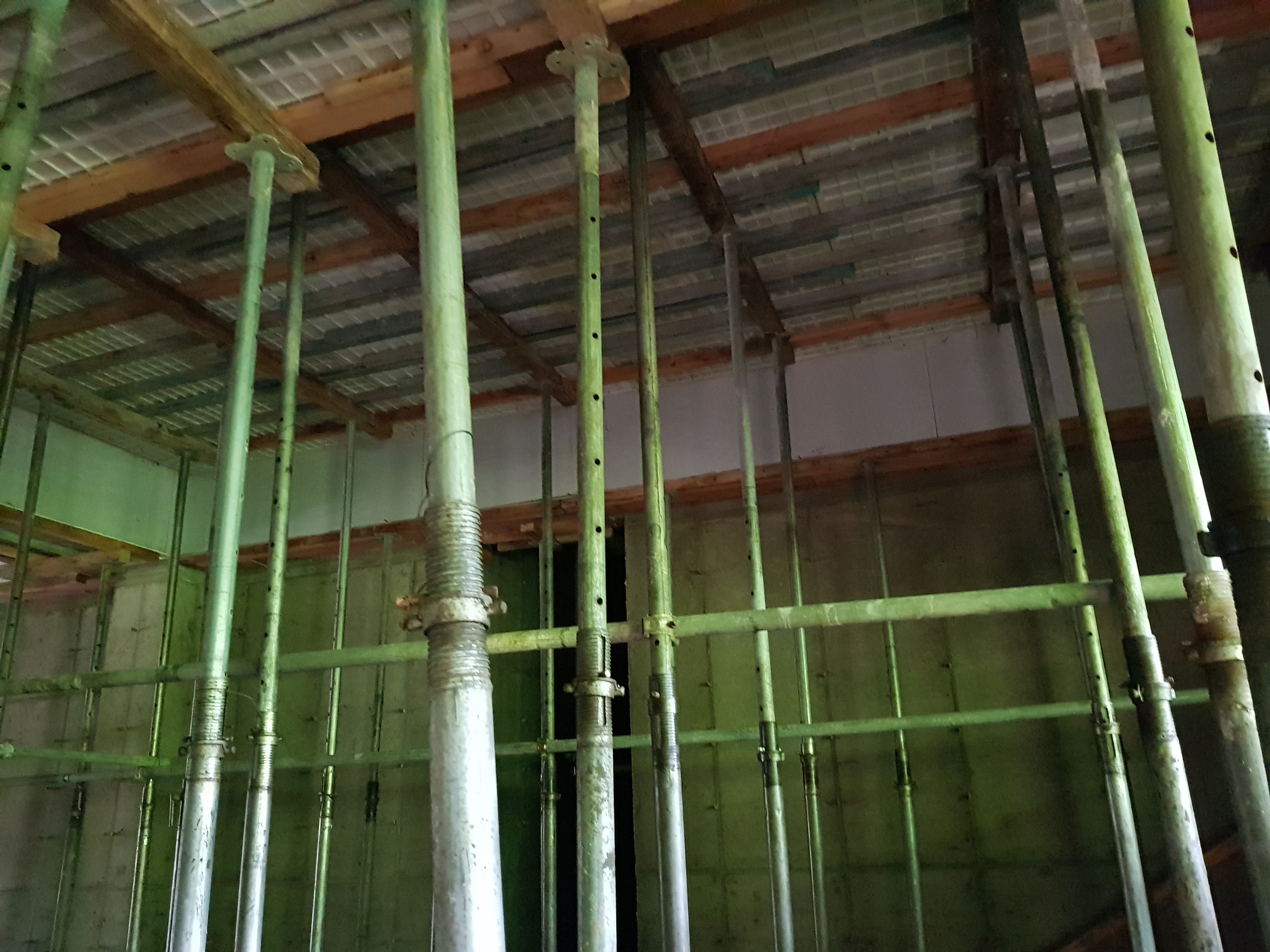

거푸집동바리 설치가 중요한데
구조 검토 순서를 알아보면 먼저
허용 변형량 설정 휨 moment 전단력
강재 최대처짐량을 검토를 하고
그다음 하중의 산정 하중에는
고정하중 충경하중 작업하중 등
다음은 거푸집널 검토후 장선 검토
동바리 배치간격을 결정한 후 멍에
간격에 대한 동바리 배치 검토 후
최적 설계에 대한 검토(멍에, 장선, 가설재 배치 간격)
그다음 구조 검토를 다시 확인 후
가설 재 배치도를 작성하고 현장에
설치를 하는 것으로 순서가 진행됩니다.
거푸집 동바리 붕괴 재해 주요 원인은
여러가지 가 있지만 그중에는 표준
조립된 동바리를 사용하지 않는 것이며
그리고 동바리 간격 사용 수칙을
준수 하지 않는 것이며 그리고 설치방법
미준수 그리고 좌굴 방지설치 불량
그리고 타설시 규칙 미 준수 특히 한방향
몰아치기로 인한 편심작용으로
붕괴 할수 있습니다.
거푸집
주요 원인이 거푸집 동바리 설치
불량인 안전성이검증되지 않은
미 검정품 고푸집동바리를 사용할 경우
그리고 동바리 자체가 문제가 있는 경우
,각관파이프 등을 사용하는 경우 ,
연결 용접된 동바리를 사용하는할 경우,
거푸집 상 하단 고정 불량인 경우
계단이나 경사진 곳의 하부 깔판의 설치가
불량할경우가 있습니다.
거푸집 시공할때 꼭 지켜야할 지침서
보관은 건조한 환풍이 잘되고 건조한
곳에 보관하는 것이 좋으며 눕혀서
보관할 경우에는 10센치이상 바닥에서
떨지지도록 해야하며 거푸집과 같은
방향으로 지지대 에 보관하는 것이 좋으며 습기나
비로 부터 보호된 곳이 이상적인
장소라 할 수 있습니다.
원형 종이 거푸집
원형 종이 거푸집은 기존에 주로 주름
이중벽관으로 시공 하는데 해체하기도 힘들고
이차 미장작업이 어렵기 때문에 인건비가
많이 들어가기 때문에 원형종이
거푸집 제품을 사용하는 것이
간편하고 비용이 절 감이 됩니다.
사진출처: 삼영지관
거푸집 조립작업 안전관리 포인트
거푸집설치 작업은 작업자의 추락 및
낙하의 위험이 항상 잠재되어 있으며 타워
크레인과 신호수와의 기술적인 작업 감독이
꼭 필요한 작업이라 할수 있습니다.
갱폼 인양 작업 안전관리 포인트
아파트 골조 공사에 가장 널리
사용되는 거푸집 공법으로 갱폼의
낙하 및 자재의 비래 자업자의 추락시
중대재해로 연결 될 수 있는 위험한 작업이기
때문에 작업 지침서를 참고 하여 안전
공사를 할수 있도록 합니다
그리고 콘크리트 타설방법에 대한
붕괴사고가 예상되는 경우는 타설시
집중적으로 타설할 경우 편심하중에
의한 경우는 붕괴사고로 현장에
위험한 상황이 발생할 수 있으며
대부분 건설현장의 경우는
이런 붕괴 사고가 가장 잦은 사고중
하나가 아닌가 생각됩니다.
거푸집 조립과 해체시 준수사항
거푸집 조립시 안전작업을 위한 수칙
첫번째로는 작업장내 통로 및 비계가
안전하게 설치 되었는가를 확인하고
두번째로는 거푸집을 설치하고 조립하는
현장에는 다른 사람들이 다니지 못하게
통해을 제한하는 조치를 취해야합니다
세번째로는 날씨가 나쁠경우는 즉시
작업을 중지해야 합니다.
네번째 거푸집 조립작업을
작업장에서 직접하지 않는다.
거푸집 탈 부착시 사용되는
박리제에 대해 알아보겠습니다.
폐유나 경유를 정제하여 콘크리트 면이
최상의 면 상태를 유지하기 위해
사용을 합니다
박리제는 건물이나 터널강재 거푸집
등 노출이 되는 콘크리트면에 사용을하며
콘크리트 타설전 거푸집위에 칠을 해야
거푸집과 콘크리트가 분리가 잘되기때문에
반듯이 박리제를 칠해주는 것이
깔끔한콘크리트 면을 얻을수 있습니다.
박리제의 성능을 잘 파악한 후 사용
용도에 맞게 시간과 회수를 적당하게
도포후 사용하는 것이 중요합니다.
깨끗한 콘크리트 면이 나오지 않을
경우 오히려 추가 비용이 더
발생할수 있습니다.
알루미늄 거푸집을 알폼이라고 통상
말하며 스틸 거푸집은 갱폼 gang form
이라고 하며 주로 고층 아파트에서는
갱품을 주로 사용을 하며 상하부가
동일 단면 구조물에서 사용되며 거푸집
설치 해체가 미장 견출 작업 발판을
일체로 제작사용 하는 대형
거푸집을 말합니다.
거푸집의 종류
다시한번 종류를 정리를 하면 알폼은 알루미늄폼의
약자이며 내부 형틀공사에 주로 사용하며
전용률이 높아서 고층건물에 최근 많이
사용며 가격은 유로품에 비해 고가입니다 .

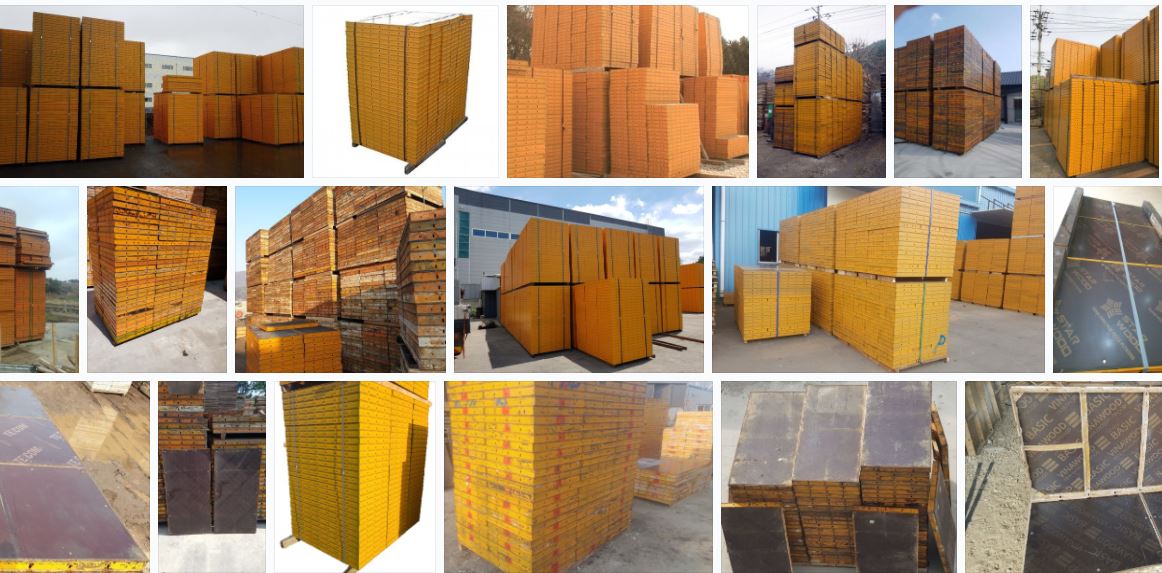

그리고 유로폼은 현재 많은 현장에서
다목적으로 사용되고 있습니다.
유로폼은 면이 합판이며 큰 장점중하나가
탈부착이 쉽고 가격이 저렴합니다.
갱폼은 철제로 만든 크고 이동수단은 장비를
이용해서 이동이 가능하다는 점입니다.
주로 타워크레인을 이용하여 탈부착을 합니다.
슬라이딩폼 sliding form
이동 거푸집이라고도 하며 활동
거푸집이라고 도 하며 평편상
일정하거나 수평수직이 반복적으로
구조물이 만들어 질 경우 슬라이딩 폼을
사용을 하면 됩니다. 공기 기간이 짧아
지며 콘크리트 타설을 연속하게
타설하는 공법에 사용됩니다.
*일체식 강제 거푸집 ganded steel form
일체식 강제 거푸집이라고도 하고
일반적으로 갱폼이라고도 하며 한번에
설치가 가능하며 고층 건물에 주로
사용되면 아파트 공사 외벽에
사용하는 대형 패널 폼을 의미하기도 합니다.
*크라이밍폼 climbing from
아파트나 빌딩 벽체 전용으로
사용되는 거푸집으로서 마감공사를
위한 비계틀을 일체로 조립하여 한꺼번에
인양시켜 거푸집을 설치하는 공법으로 갱폼에
거푸집 설치를 위한 비계틀과 마감용으로 비계를
일체 제작한 거푸집이라 할 수 있습니다.
*이동식 동바리 flying table
동바리나 장선 멍에 그리고 거푸집널
같은 것을 일체화 제작하여 크레인등을
이용하여 한번에 인양 설치 하는
동바리라고 생각하시면 됩니다.
*트래블리 거푸집 traveling from
크라이밍폼과 다르게 수평적으로
연속해서 타설하는 방식이며 구조물을
따라 거푸집을 이동시켜 콘크리트를
계속 타설하는 방식입니다.
