창호시방서

by k소장 익스크롬 2021. 2. 26.
반응형

알루미늄 합금제 창호공사

1. 일반사항

1.1 적용범위

. 이 절은 각종 건축물에 사용되는 알루미늄 합금제 창호공사에 적용한다. 표준품인 창호에 대하여는 제작자의 시방에 따른다.

. 먼저 세우기 공법의 시방은 공사 시방서에 따른다.

. 창틀 주위의 충전재, 면재 및 도장 등 이 절에 관련된 타공사 부분의 시방은 해당 공사의 시방에 따른다.

. 이 절에 정한 바가 없는 경우에는 미리 담당원과 협의하여 정한다.

. 창호의 치수표시는 창틀의 폭 및 높이의 내부치수로 한다. , 문의 내측 높이는 문지방의 유무에 관계없이 최종 바닥 마감면부터의 치수로 한다.





1.2 참조 표준

이 시방서에서 인용된 표준은 이 시방서의 일부를 구성한다. 년도 표시가 있는 경우에는 해당 년도의 표준을 적용하며, 년도 표시가 없는 경우에는 가장 최근 표준을 적용한다.

KS D 6759 알루미늄 및 알루미늄합금 압출 형재

KS D 8301 알루미늄 및 알루미늄합금의 양극산화 피막

KS D 8303 알루미늄 및 알루미늄합금의 양극산화 도장 복합 피막

KS F 3109 문세트

KS F 3117 창세트

국토교통부 고시 건축구조기준

1.3 제출 및 승인

1.3.1 시공상세도 및 견본

. 시공상세도 및 시공지침서의 작성

시공자는 창호의 제작 및 시공에 앞서 설계도서에 의한 시공상세도, 시공지침서를 작성하고 담당원의 승인을 받는다.

. 시공상세도 및 시공 지침서

1) 시공상세도는 창호배치도, 창호일람표, 창호상세도로 구성한다.

2) 창호배치도에는 설치의 위치, 부호, 개폐방법 등을 필요에 따라 기재한다.

3) 창호일람표는 부호, 형상, 치수, 수량, 부재, 부품의 재료, 성능, 표면처리, 창호철물 등을 필요에 따라 기재한다.

4) 창호상세도에는 재질, 형상, 치수, 표면처리, 부속철물, 부착철물의 위치, 고정방법, 방수처리, 방식처리 및 주위의 마감재나 설비 기기와의 관계 등을 필요에 따라 기재하며, 유리창의 경우 유리의 종류(재질, 색상 등) 및 두께를 표기한다. 소정의 유리받침대 깊이가 확보될 수 있도록 끼우기 홈 치수를 기재한다.

5) 시공자는 시공지침서를 작성하여 담당원의 승인을 받는다.

. 견본 및 시험

1) 견본의 제출, 시험제작, 성능시험의 실시는 공사시방서에 따른다.

2) 시험제작 및 성능시험의 내용은 공사시방서에 따른다.

2. 자 재

2.1 재료, 부재 및 부속품

2.1.1 재 료

. 새시

알루미늄 합금제 창호의 재질은 KS D 6759 또는 동등 이상의 것으로서 창세트 F 3117, KS F 3109에 적합한 제품, 알루미늄 합금제 창호에 사용한 알루미늄 합금 압출 형재 및 판재의 표면처리는 KS D 8301 또는 KS D 8303에 적합한 제품으로 한다. , 착색 피막의 색상은 공사시방서에 따른다. 공사시방서에 정한 바가 없을 때에는 담당원의 지시에 따른다.

. 치수

설계도서 또는 공사시방서에 정한 바가 없을 때의 단면형상과 치수는 KS F 3117, KS F 3109에 따르고 허용오차의 범위는 0.5 mm로 하며 부재의 두께는 1.35 mm로 한다. , 공동주택의 발코니에 설치되는 창호틀재 및 문()짝 부재의 최소두께는 국토교통부 고시 건축구조기준 표 0305.5.1(지역별 기본풍속)에 정해진 풍압력에 대하여 안전한 것으로 한다.

2.1.2 부재 및 부속품

알루미늄 합금제 창호에 사용되는 부재 및 부속품은 KS F 3117, KS F 3109에 따르고 조립, 설치 및 보강 등 기타 부품에 있어서 재질이 다른 재료를 사용할 경우에는 접촉부에 부식이 일어나지 않는 것을 쓰며, 필요에 따라 견본을 제출하여 담당원의 승인을 받는다.

2.2 운반 및 저장

2.2.1 운반 및 저장

. 제작된 창호의 운반, 저장에 있어서는 같은 종별, 같은 치수마다 울거미와 띠장의 위치를 맞추어 놓는다.

. 운반, 저장 중에 파손, 뒤틀림 및 변형이 생기지 않도록 목재 등으로 보양하거나 환기 등 적당한 조치를 강구한다.

2.2.2 검사 및 보관

. 부품의 공사현장 반입 시에는 납품서를 제출하고 수량, 품목번호 등에 대하여 담당원의 확인을 받는다.

. 반입 후 곧바로 파손, 변형, 공장 보양 등을 점검하고 불량 개소의 유무를 검사한다. 불량 개소가 발견된 경우에는 담당원에게 보고하고 그 처리에 관하여 협의한다.

. 보관은 설치할 때의 소운반이 가능한 범위 내에서 정리한다. 또한, 필요에 따라 손상, 오염을 방지하기 위해 보양을 한다.

3. 시 공

3.1 창호설치

3.1.1 기본사항

먹매김은 건물 기준선으로부터 끌어낸다.

3.1.2 설치작업 순서



기준먹 설정





건축공사업체















기준먹 검사





창호공사업체

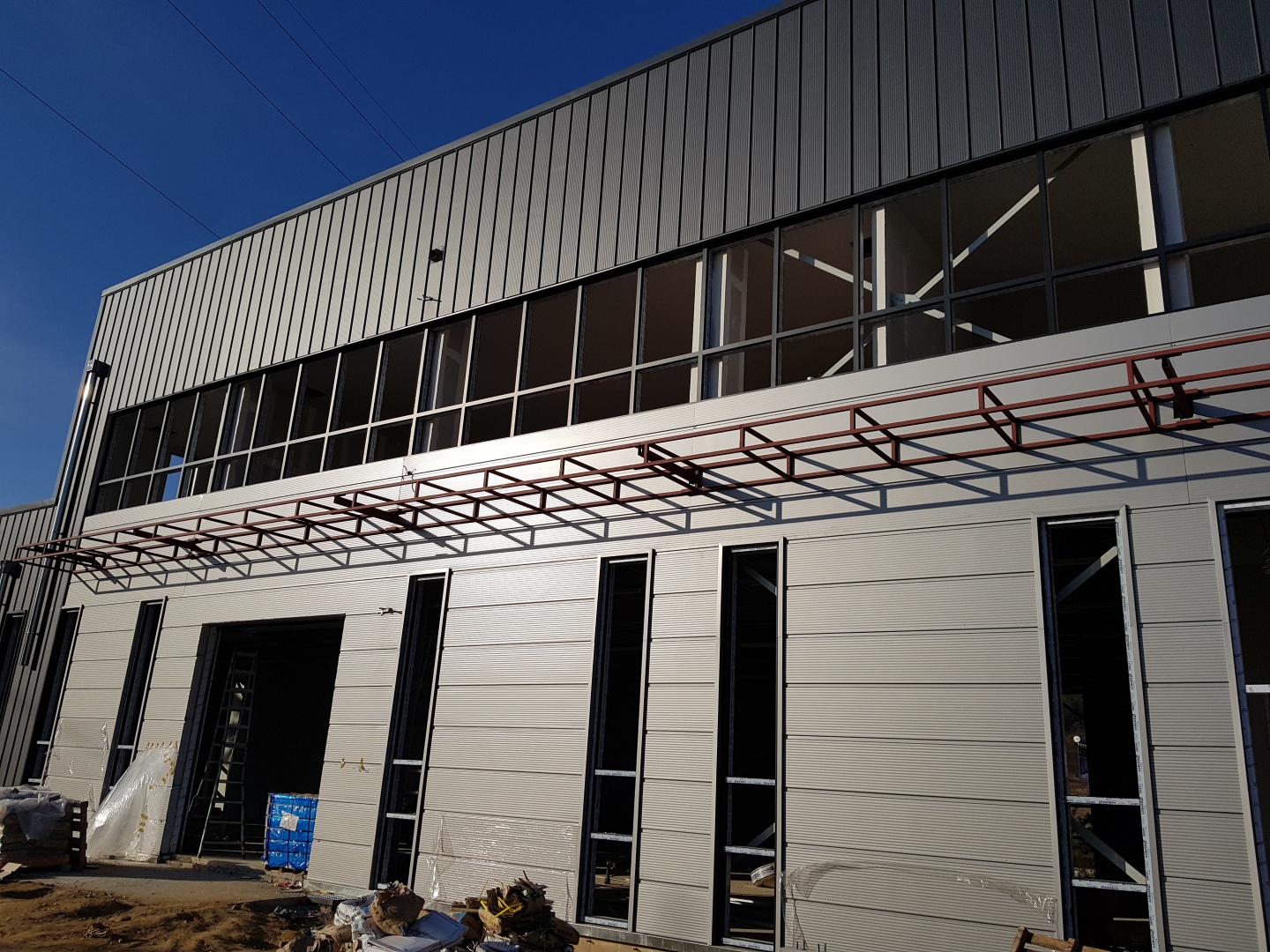

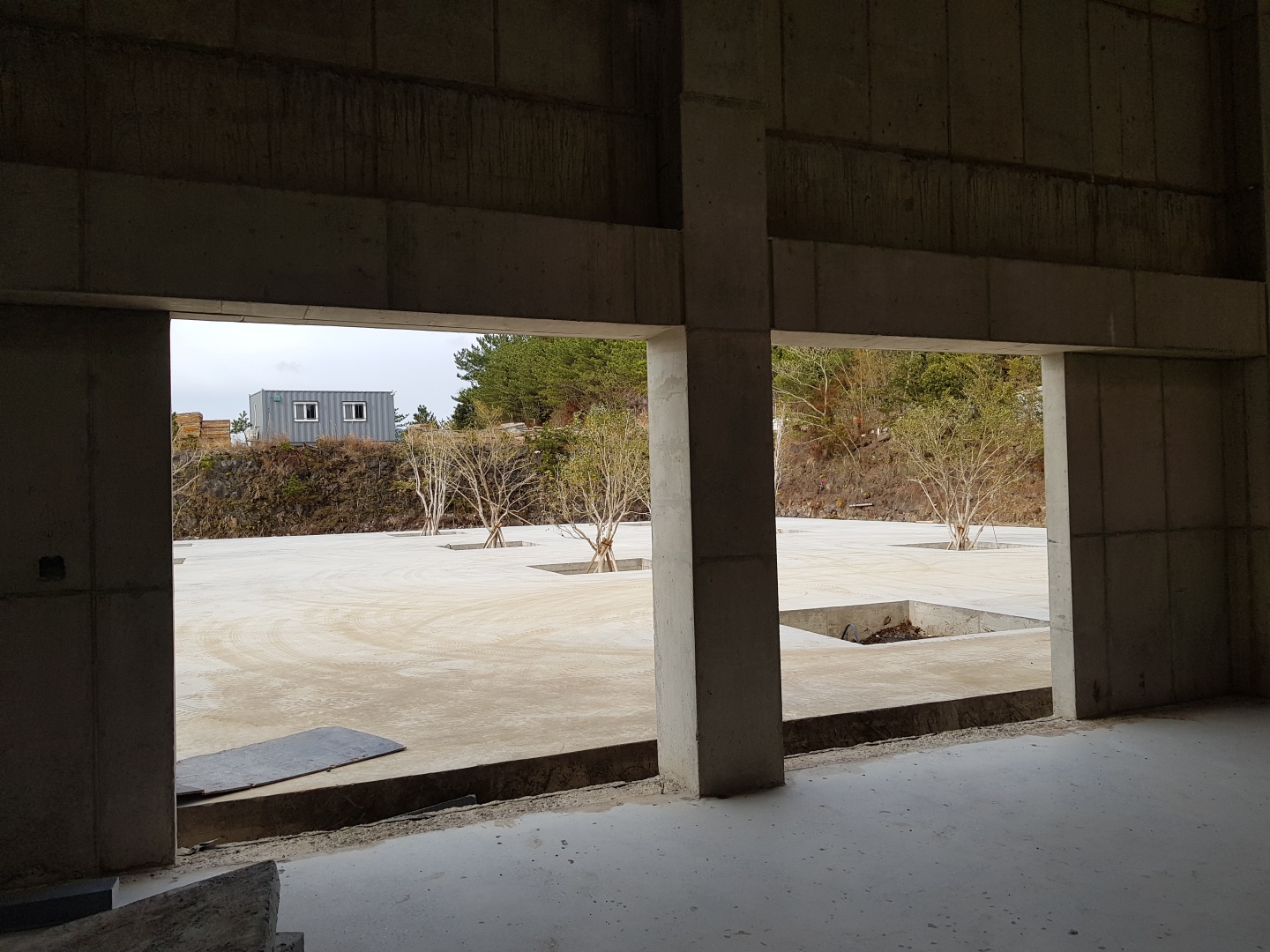

개구부 확인

(구체 및 앵커)





창호공사 외(별도공사)

























설 치





















검 사(1)





















용 접





















검 사(2)





















모르타르 채움





















현장도장 마감





















부속부품 설치



기밀고무, 투입구, 도어 클로저 등















유리 설치





















조 정





















실 링





















청 소

창호공사 완료 검사



그림 17020.1 설치작업 순서

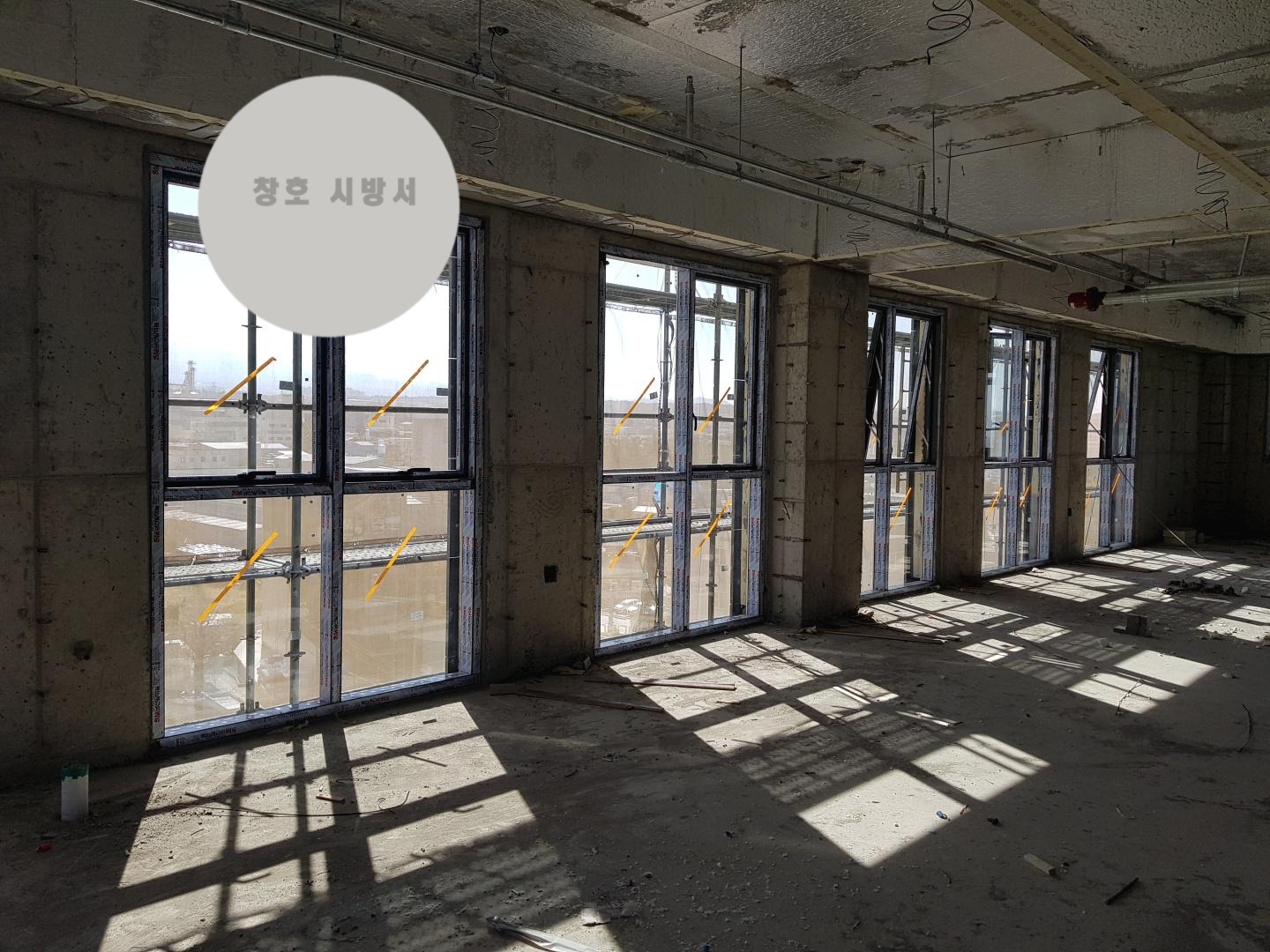

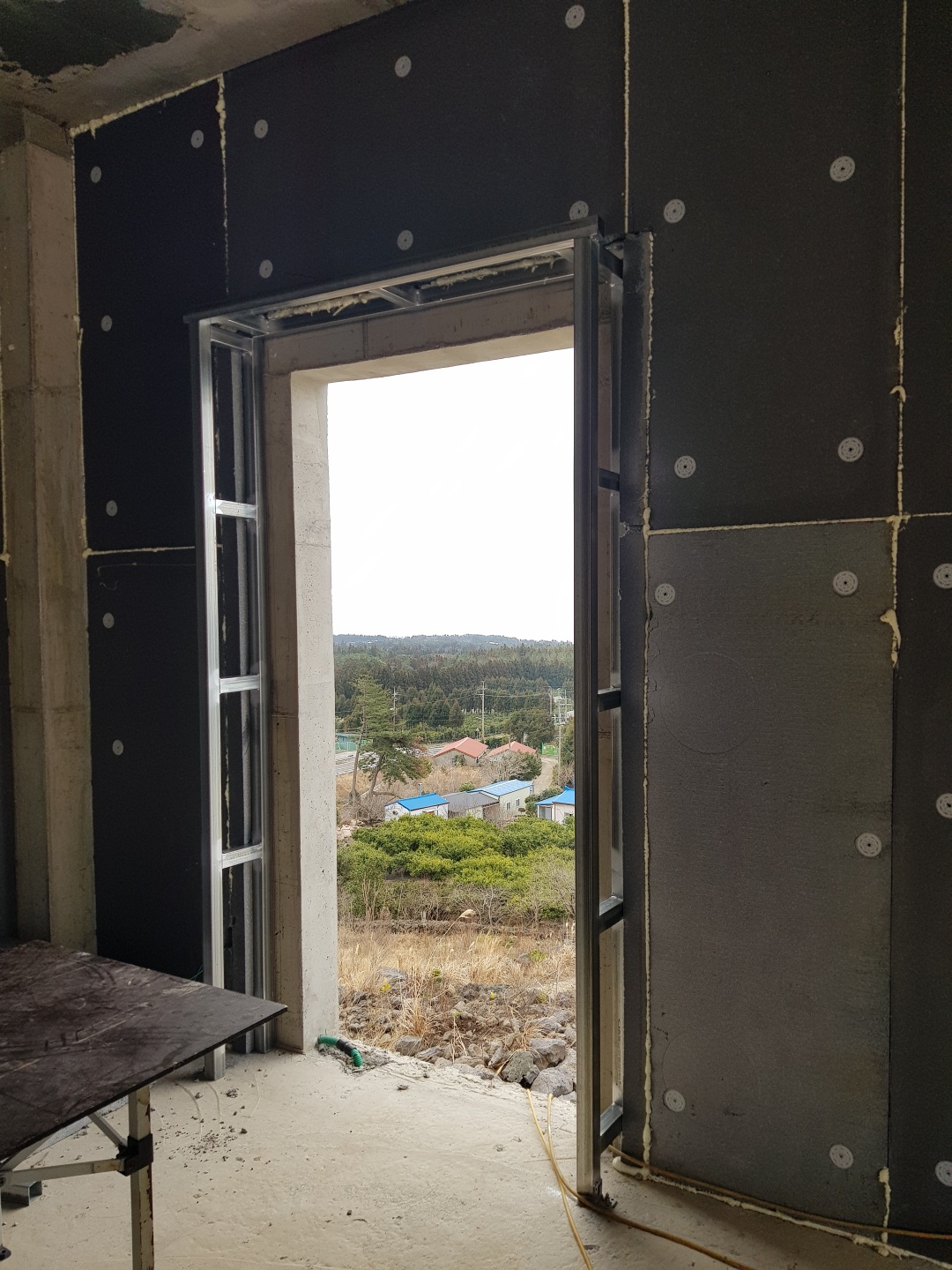

3.1.3 창호설치

. 철근 콘크리트 구조의 경우는 다음에 따른다.

1) 각 부재는 위치, 변형 및 개폐방법 등을 고려하여 쐐기 등의 방법으로 수평, 수직을 정확히 하여 가설치한다.

2) 앵커는 미리 콘크리트에 매입된 철물에 용접하고, 창호설치를 실시한다.

3) 앵커의 용접 시에는 용접불꽃에 의하여 알루미늄 또는 유리의 표면에 흠이나 얼룩 등이 생기지 않도록 주의한다. 앵커간격 위치는 각 모서리에서 150 mm 이내의 위치에 설치하고 한 변의 길이가 1.2 m 이상인 경우는 0.5 m 간격으로 등분하여 설치한다.

4) 창틀 주위의 고정에 사용된 쐐기를 제거하고, 틀의 내·외면에 형틀을 대고 모르타르로 충전한다. 외부 창호 주위의 충전 모르타르에 사용하는 방수제는 염화칼슘 등 금속을 부식시키는 것은 피하여야 한다. 또한, 충전 모르타르에 해사를 사용하는 경우에는 NaCl량 환산으로 0.02% 이하까지 염분을 제거한다.

5) 녹막이처리

) 알루미늄 표면에 부식을 일으키는 다른 금속과 직접 접촉하는 것은 피한다.

) 알루미늄재가 모르타르 등 알칼리성 재료와 접하는 곳에는 내알칼리성 도장을 한다.

) 강재의 골조, 보강재, 앵커 등은 아연도금처리한 것을 사용한다. 특히, 빗물 또는 결로수 등의 물기와 접할 위험이 있는 경우에는 반드시 녹막이칠을 한다. , 앵커 등은 도장하지 않는다.

) 알루미늄 창호와 접하여 목재를 사용하는 경우 목재의 함유염분, 함수율이 높은 것을 사용하면 부식을 일으키므로 이에 주의한다.

6) 문지방 등 모르타르의 충전이 곤란한 곳에 사용하는 부재는 미리 이면탈락 방지조치를 강구하여 모르타르가 충전되도록 한다.

. 철골 구조의 경우는 ” 1), 3)에 준하지만 앵커는 철골에 나사고정, 클립 고정 또는 용접으로 한다.

. ALC벽체의 경우는 “ 1)에 준한다. 다만, ALC측에는 창호를 고정하는 철물을 미리 부착하여 둔다.

. 보강 콘크리트 블록조의 경우는 에 준한다.

. 현장먼저세우기 및 프리캐스트 콘크리트판에 부착되는 경우에는 공사시방서에 따른다.

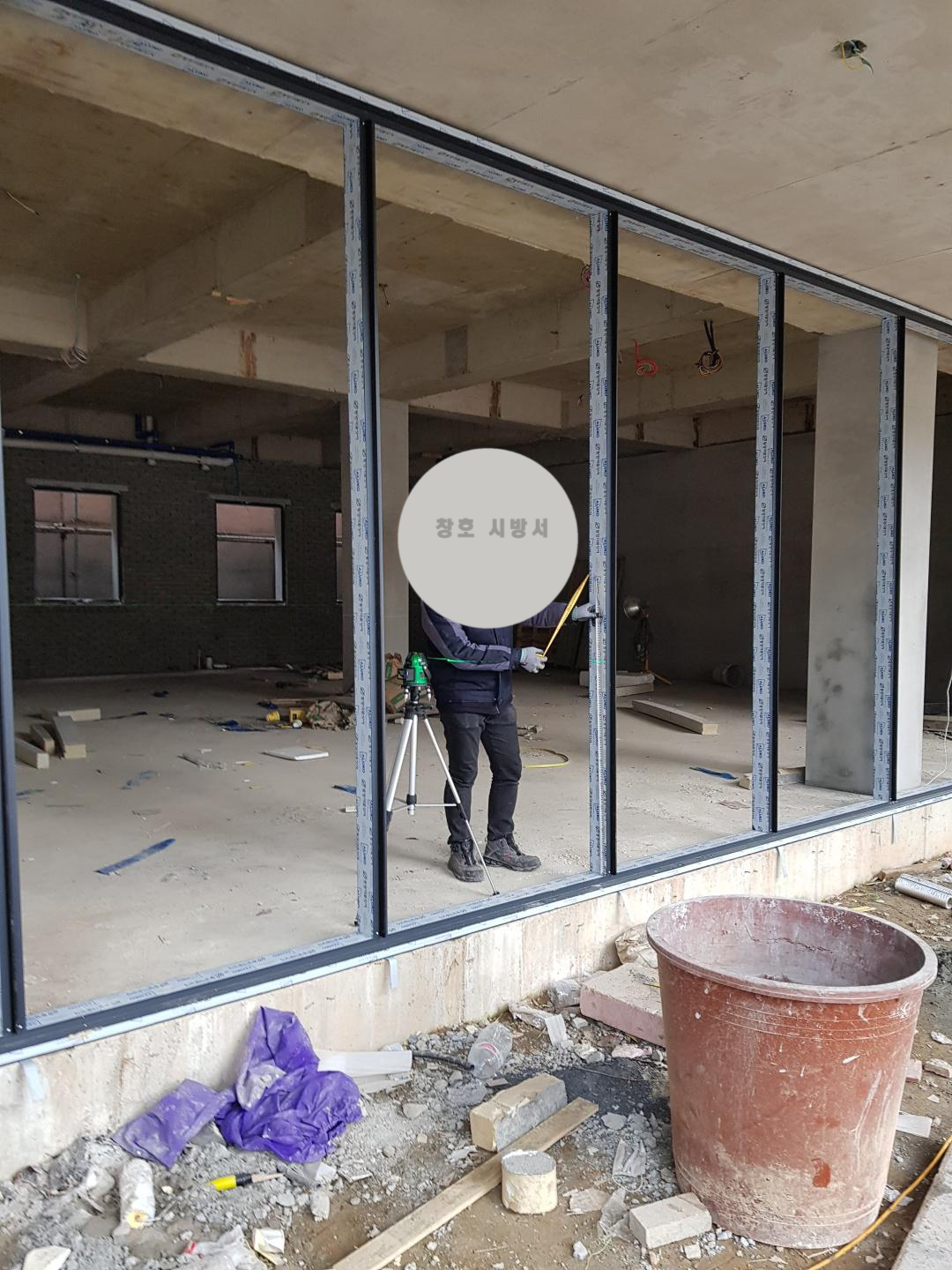

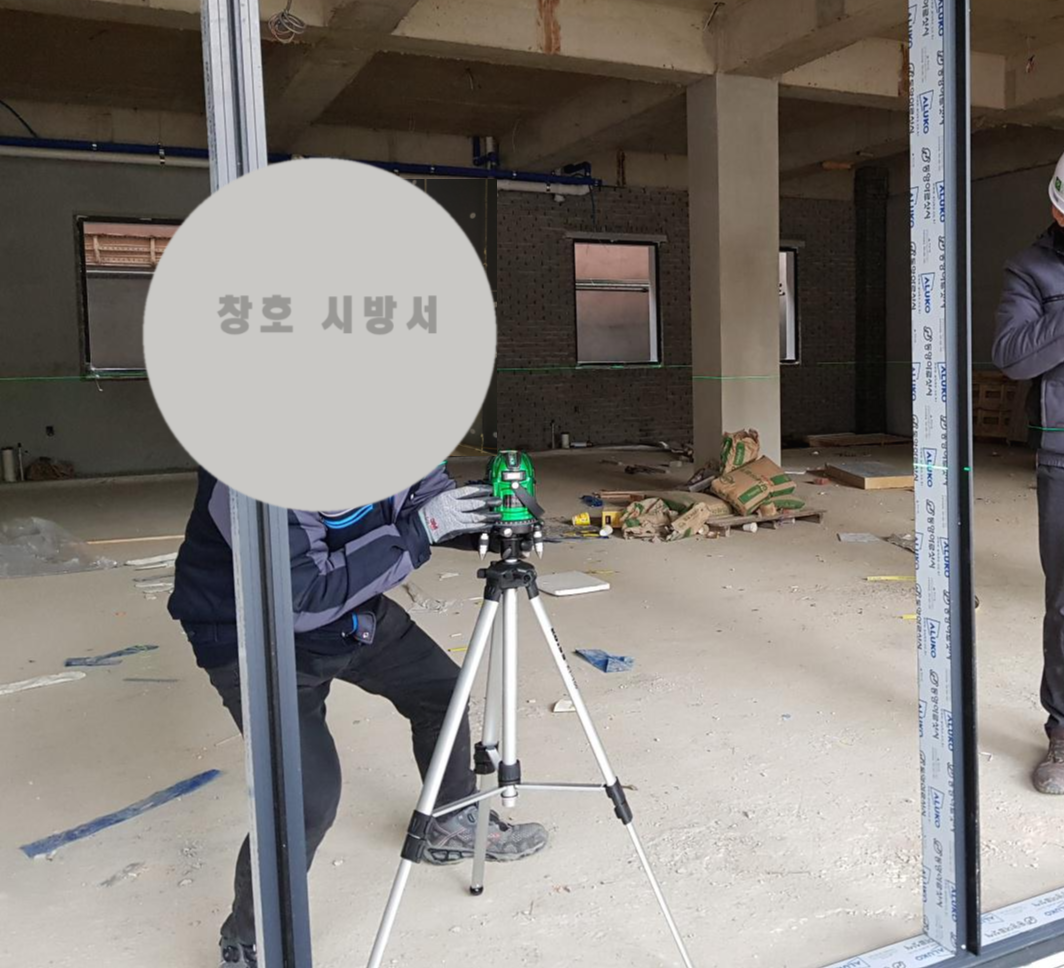

3.1.4 가설치 후 검사

. 가설치 시, 용접 전 검사 내용은 아래의 표 17020.1에 따른다.

17020.1 가설치 시, 용접 전 검사 내용

검사 항목

검사 방법

위 치

창호부호의 도면 확인

육 안

정 밀 도

수평, 수직, 처짐, 접합부, 대각치수

계 측

고 정

앵커 위치, 개수

육 안

표면상태

보양재의 파손, 손상

육 안



. 용접 및 쐐기 제거 후 검사 내용은 아래 표 17020.2에 따른다.

17020.2 용접 및 쐐기 제거 후 검사 내용

검사 항목

검사 방법

고 정

앵커의 용접 상태

육 안

도 장

녹막이 도료의 손상, 공장실링의 손상

육 안

정 밀 도

치수의 변동 유무

계 측

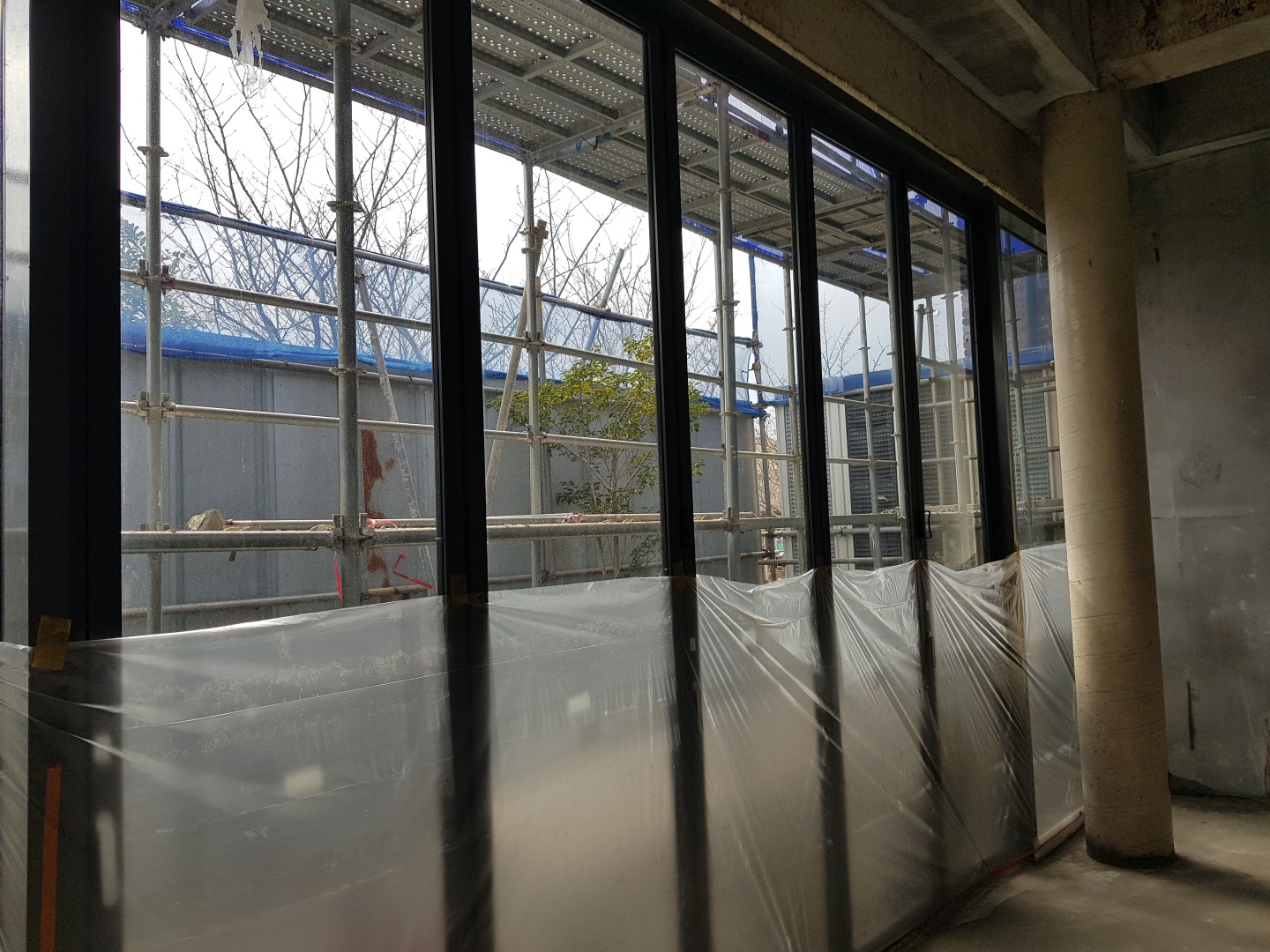

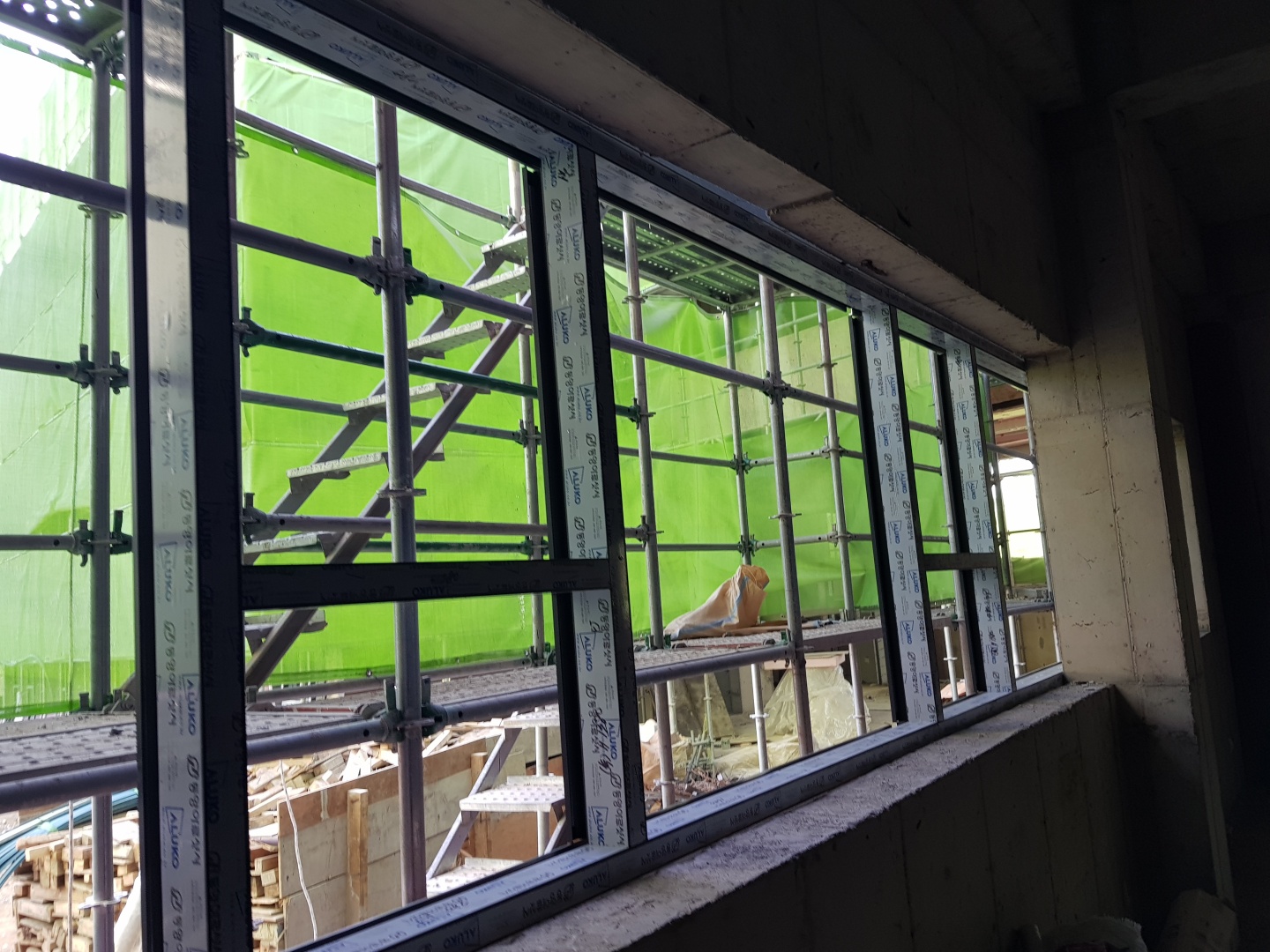

3.2 보양 및 검사

3.2.1 보 양

. 창호설치의 경우, 보양재는 필요한 최소기간이 지난 후 제거한다. 또한, 작업 상황에 맞도록 적절히 보호재를 사용하고, 더러움 및 손상 등이 생기지 않도록 한다.

. 창호 표면에 모르타르나 불순물이 묻은 때에는 표면에 흠이 생기지 않도록 제거하고 청소한다.

3.2.2 검 사

. 창호를 설치한 후, 전 수량의 창호에 대하여 담당원의 검사를 받는다.

. 검사는 담당원, 시공자, 제작자의 입회하에 실시한다.

. 담당원의 지시가 있을 경우에 시공자와 제작자는 검사보고서를 제출함으로써 이를 대체할 수 있다.

. 검사결과, 불합격된 것은 수정하여 담당원의 승인을 받는다.

17055 AL창호

1. 일반사항

1.1 적용 범위

1.1.1. 이 규격서는 오산복합문화 체육센터 신축공사의 창호 제작 및 설치에 한하여 적용하며, 동 규격서에 없는 사항은 건축공사 표준시방서 및 KS규정에 의한다

1.1.2. 본 시방은 건물의 외부 알루미늄 고 기밀성 단열창호에 대한 제품성능 및 시공방법, 기준을 명시하여 공사 시행에 적용한다.

1.1.3. 본 시방서 에 기재된 사항 중 한국 건축학의 표준 시방서에 해당하는 부분은 그에 합당 하여야하고, 특기사항은 하기 각 항에 준하여 사용함을 원칙으로 하며 그 외 감독관 및 설계자ㆍ시공사와 협의하여 승인, 검증된 자재를 사용하도록 한다.

1.1.4. 본 공사에 사용되는 주자재는 AL의 고기밀성 단열창 소재이며 부자재는 KS 규격품 이상의 제품을 사용하는 것으로 하며 그 외의 시방서 및 도면상으로 지정한 이중단열구조로 결합된 AL 고기밀성 단열 창 자재를 사용 원칙으로 한다. 또한, 마감재는 불소수지 2회코팅으로 한다.

1.1.5. 사용되는 모든 알루미늄 형제는 당사 규격에 준한다.

1.1.6 본 시방서에 기재되지 않은 사항에 관해서는 건설교통부 제정 건축공사 표준시 방서에 준하여 시행하며, 기타 사항은 감독관 및 시공주와 협의하여 결정한다.

1.1.7 본 제품은 동종성능이상의 품질을 지닌 제품으로 대체가 가능하며, 대체 제품의 적용시 반드시 전문업체의 시험성적서 및 Shop dwg.을 제공받아 건축주의 승인 및 감리 자의 승인을 득한 후 적용 시공할 것.

1.2 관련법규 및 기준

1.2.1. KS D 6759 알루미늄 및 알루미늄합금 압출형재

1.2.2. KS D 8303 알루미늄 및 알루미늄 합금의 양극 산화 도장 복합피막

1.2.3. KS F 1515 건축물 창호의 모듈 치수 정합

1.2.4. KS F 2237 창호의 개폐력 시험방법

1.2.5. KS F 2239 창호의 손잡이대 강도 시험방법

1.2.6. KS F 2278 창호의 단열성 시험방법

1.2.7. KS F 2292 창호의 기밀성 시험방법

1.2.8. KS F 2293 창호의 수밀성 시험방법

1.2.9. KS F 3117 창세트



1.3 제출물 및 사전검사

1.3.1. 제품자료

1) 알루미늄 고기밀성 단열창 시공 상세도

2) 각종검사 및 시험 성적서

3) 제작, 납품 및 설치 계획서

(설치 및 보강방법, 관련공사와의 연결, 창호 유형별 설치 일람표가 포함)

1.3.2. 견본품 제출

1) 견본품에 사용된 주자재 및 부자재는 지정된 자재를 사용해야 한다.

2) 제작도면 및 견본품 승인 후에 본 공사 물량을 제작한다.

3) 창호 표준 색상견본 : 창호의 색상을 선정하기 위한 색상견본

4) 제작사의 알루미늄 고 기밀성 단열창 형재 : 규격별 10이상의 형재 견본을 감독관에게제출하여 승인을 받는다.



1.4 특허

1.4.1. 특허 제 10-1202214호에 의거하여 고 기밀성 단열 커튼월을 적용한다.

1.4.2. 본 특허제품은 고 기밀성 단열 커튼월로 합성수지로 이루어진 기밀 단열 부재에 의해서 열에너지의 전달을 방지함과 동시에 기밀을 유지하여 기밀성 및 단열성을 향상시킬수 있으므로, 건물의 냉난방에 소요되는 비용을 감소시킨다.

1.4.3. 제품의 특징

1) 이중 단열 구조로 내, 외부에 열의 이동을 차단함으로써 단열성능이 향상된다.

2) 이중 단열 구조로 실내온도의 열 손실을 최소화하여 결로 현상을 차단한다.

3) 단열재는 장기적으로 사용이 가능하며, 고온에 대한 소재 변형률이 낮다.





2. 자재



2.1 알루미늄창호

2.1.1. 알루미늄과 단열재(열교차단재)가 결합된 이중 단열 AL단열바에 관련한 것으로 건축물의 내외장 창호재로 사용되며 단열, 기밀, 방풍, 환기의 기능과 미려한 마감효과를 갖는 AL.고기밀성 단열창이어야 하며, 알루미늄 창 및 틀은 KSF 3117에 적합한 제품으로 한다.

2.1.2. 형재(부재)KSD 6759A 6063 S(화학성분은 6063, 기계적 성질은 6063 T5)에 적합한 것으로 한다.

2.1.3. 형재의 두께는 1.2mm이상으로 하며 형재 두께 및 단면치수의 허용차는 KSD 6759에 의한다. , 커튼월의 두께는 1.8mm이상으로 구조계산에 의한다.

2.1.4. 형재의 내식성, 내마모성은 KSD 8301에 따른다.

2.1.5. 알루미늄 합금제 창호에 사용되는 부속부품은 KSF 4534(새시용 호차(창문바퀴) 및 부속물)에 표시하는 규격 또는 이것과 동등이상의 품질을 가진 것으로 한다. 또한 각각의 기능을 발휘하는 데 충분한 강도를 지녀야 하며, 접촉 부식을 일으키지 않는 것 또는 녹 방지 처리된 것으로 한다.



2.2 색상

2.2.1. 알루미늄 프레임의 색상은 발주처가 지정하는 색상으로 한다.

2.3 종류

2.3.1. 창호의 종류는 다음과 같이 구분하며, 종류별 BAR폭은 필요성능 이상으로 아래 규격이상 제품이면 제한하지 않는다.

1) 알루미늄 단열 (노출)커튼월

2) 알루미늄 단열 (노출)프로젝트



2.4 기능 및 성능

2.4.1. 일반사항

1) 건축물의 설비기준에서 정하는 열관류율 성능이상의 제품이어야 한다.

2) 창틀의 규격은 2.5.1. 성능기준의 창틀규격에 의하며, 안전성 및 구조성능을 확보한다.

3) 창호의 규격은 아래와 같으며 풍압에 의한 외력에 처짐 현상이 없이 안전하여야 한다.

4) 창호의 규격은 아래와 같음

품 명

규 격

두 께

비 고

알루미늄 커튼월

180mm 이상

1.8mm 이상













2.5 성능기준



2.5.1. 창호의 성능기준은 아래와 같음

품 명

열관류율 (W/k)

기밀성 (/h)

알루미늄 커튼월

1.324 이하

1등급 이상

알루미늄 프로젝트

1.214 이하

1등급 이상







2.5.2. 창호의 유리는 아래와 같음.

품 명

유리 규격

비 고

알루미늄 (노출)커튼월

24mm(5+14Ar+5) 로이복층유리



알루미늄 (노출)프로젝트

24mm(5+14Ar+5) 로이복층유리









2.5.3. 계약상대자는 납품 전까지 계약상대자 명의의 위의 가, 나 성능 기준의 충족을 확인할 수 있는 서류 (특허. 실용신안등록증, 공인기관 시험성적서 또는 동등이상의 기준에 대한 인증서)를 제출하여야 한다.

2.5.4. 친환경인증 제품으로 아래의 기준에 만족

1) 제조 과정에서 화학물질 사용과 관련하여 제품을 구성하는 합성수지(표면재 포함)의 첨가제로서 유기주석화합물(TBT, TPT), 납 화합물 및 카드뮴 화합물을 사용하지 않아야 하며, 합성수지에 함유된 납(Pb), 카드뮴(Cd), 수은(Hg)은 다음 기준에 적합하여야 한다.

항 목

(Pb)

카드뮴(Cd)

수은(Hg)

기준 [mg/kg]

50 이하

0.5 이하

0.5 이하



2.6 롤 방충망

2.6.1. 롤 방충망 틀의 소재는 알루미늄 합금제 창호 제작 설치 표준 시방에 따라 KS D 6759의 규격에 적합한 알루미늄 합금 압출 형재를 사용한다. (A6063S-T5)

2.6.2. 롤 방충망의 망은 알루미늄 합금제 창호 제작 설치 표준 시방에 따라 합성수지, 유리섬유가 함유된 합성수지로 기능을 다 할 수 있는 충분한 강도를 갖고 16메시 또는 18메시로 하며 선 지름은 0.23~0.60mm 범위로 한다.

2.6.3. 손잡이 등 그 밖의 부속은 원칙적으로 한국산업 규격에 적합한 것을 사용한다.

2.6.4. 알루미늄 표면 처리는 KS D 8303의 규격에 맞게 불소도장하여 사용한다. , 현장 및 발주자와 협의 하여 달라질 수 있다.



3. 제작



3.1 제작 일반사항

3.1.1. 제작조건

1) 외부창호의 레일에는 물이 고이지 않도록 창폭에 따라(창폭 1.5m 이하 2개소 이상, 1.5m 초과 3개소 이상) 배수 구멍을 설치한다.

2) 개폐시 충격을 방지토록 창 문틀레일의 상하부 양 끝단에 PVC스토퍼를 부착해야 하며, 형상 및 규격은 기능, 미관상 창호구조에 적합하여야 한다.

3) 슬라이딩창의 부재 절단 후 예각을 처리하며, 외관의 미려함을 위하여 밑틀 양측에 호차를 삽입한 후 조립, 생산 한다.

4) 미서기창은 부재 절단 후 예각을 부드럽게 처리한 후 조립하여야 하며 외관의 형상 및 마감 상태는 미려하여야한다

5) 공장 내에서의 운반, 가공, 보관 등의 각 단계에 있어서 손상, 오염 등을 방지하기 위한 보양이 철저히 이루어져야 한다.

3.1.2. 녹막이 처리

1) 알루미늄 표면에 부식을 일으키는 다른 금속과 직접 접촉되지 않도록 한다.

2) 강재의 골조, 보강재, 앵커 등은 아연도금 처리한 것을 사용한다. 특히, 빗물 또는 결로수 등의 물기와 접할 위험이 있는 경우에는 녹막이 칠을 한다. , 앵커류는 칠을 하지 않는다.

3) 새시의 보이는 부분의 마무리는 바탕을 전처리(화학처리 및 연마)한 후 KS D 8301에 따라 처리한 다음 투명한 내알칼리성의 합성수지도료(락카)1회 이상 칠한다.

4) 시멘트 모르타르면이나 콘크리트면에 접촉하는 새시 후면은 내알칼리성 도료를 칠하여야 한다.



3.2 마감 및 외관

3.2.1. 마감 및 외관

1) 완제품은 균열, 비틀림, 색상의 차이 및 부속품의 누락 등 미관을 해치는 결함이 없는 균일한 제품이어야 한다.

2) 시공 시 수평, 수직상태, 접합은 견고성이 완벽하고 눈에 띄는 곳은 적절히 다듬질하고 청결하여야 한다.

3.2.2. 마감 표면처리

1) KS D 6759의 표면에 KS D 8303(알루미늄 및 알루미늄합금의 양극 산화 도장 복합 피막)에 적합한 것으로 한다.

2) 불소수지 코팅 - 불소수지는 도료화 및 분말화하여 각종 재료에 스프레이, 분말정전 분체도장 Dipdrain, Dipspin, tumble spray법 등을 이용해서 전처리 과정 및 건조, 가열, 소성의 공정으로 비점착성, 내약품성, 비유성, 전열성, 대전 방지성, 내열성, 저마찰 등의 특성을 지녀야 하, 불소수지 2회 도장의 도막두께는 25이상으로 한다.

3.2.3. 부속자재

1) SEALING & CAUKING: 다우코닝사 또는 동등 시상의 제품

2) 볼트, 넷트 : 구조용 볼트를 사용하며, 아연도 10이상

3) 스크류 : 스텐레스 27

4) FASTENERS : 아연 합금 주물 레버타입을 사용하고 SCREW 취부 부위에는 ERT 필히 부착하여 HANDLE 장기사용 할 때 SCREW 빠짐이 발생하지 않도록 해야 한다.



3.3 공장 가공 조립

3.3.1. 원자재의 보관

1) 가공 조립 공장 내부의 적재대는 견고한 구조물로 형성 하고 수평면이 유지된 곳에 보관 하며 열기가 없는 곳에 규격별로 정리하여 보관한다.

3.3.2. 가공조립

1) 공장가공 조립 착수 전 기승인 된 시공도면과 현장시공진행 또는 시공완료된 구체공사의 시공오차 확인 및 검측을 실시하여 감독관에게 보고해고 검측결과에 대하여 감독관과 최종협의 후 시공 상세도면 및 시방서에 의거 제작치수를 상호 확인 후 허용오차 범위 내에서 가공 조립 되어야한다.

3.3.3. 부재의 접합

1) 표면에 노출된 일체의 부재접합의 가공은 시각적, 구조적으로 결합이 없어 누수가 되지 않은 구조로서 정확한 치수와 강도를 유지하도록 해야 한다.

3.3.4. 절단

1) 절단시 절단면에 요철 또는 절단 칩이 있어서는 안 된다.

2) 절단면 접합부의 누수방지를 위해 모든 절단면 접합부에는 조립 시 내부에서 SEALANT를 시공하고 SCREW조립 작업 시 SCREW SEALANT를 주입하여 작업해야한다.

3.3.5. FRAME VENT의 필요 부위에는 6mm 이상의 배수 구멍을 뚫어야 한다.

3.3.6. 운반, 하역, 보관

1) 조립이 완료된 제품은 철저히 사내검사를 거쳐 비닐 보호막과 테이프를 이용 개별 포장하여 출하하고 운송 도중의 변형 또는 파손이 없도록 보양재 등으로 보호 처리해야한다.

2) 현장 반입시기 및 장소는 본 건물의 공정에 따라 계획서를 제출하며, 필요 이상 제품을 현장에 보관치 않도록 한다.



3.4 롤 방충망 가공 조립

3.4.1. 압출성형 알루미늄바를 사용하여 설치 규격에 맞게 절단, 타공, 성형하고 화이버그라스망을 규격에 맞게 절단, 재봉한다.

3.4.2. 절단, 가공된 알루미늄바와 화이버그라스망을 결합 부속품을 사용하여 조립한다.

3.4.3. 형틀을 고정하는 각종 피스는 스텐레스 재질로 한다.

3.4.4. 뒤틀림 또는 파손의 방지를 위하여 4각 틀 구조로 조립하여 출하한다.







4. 시공



4.1 검사 및 시험

4.1.1. 품질시험 기준은 KSF 3117 창세트 기준에 적합하여야 한다.

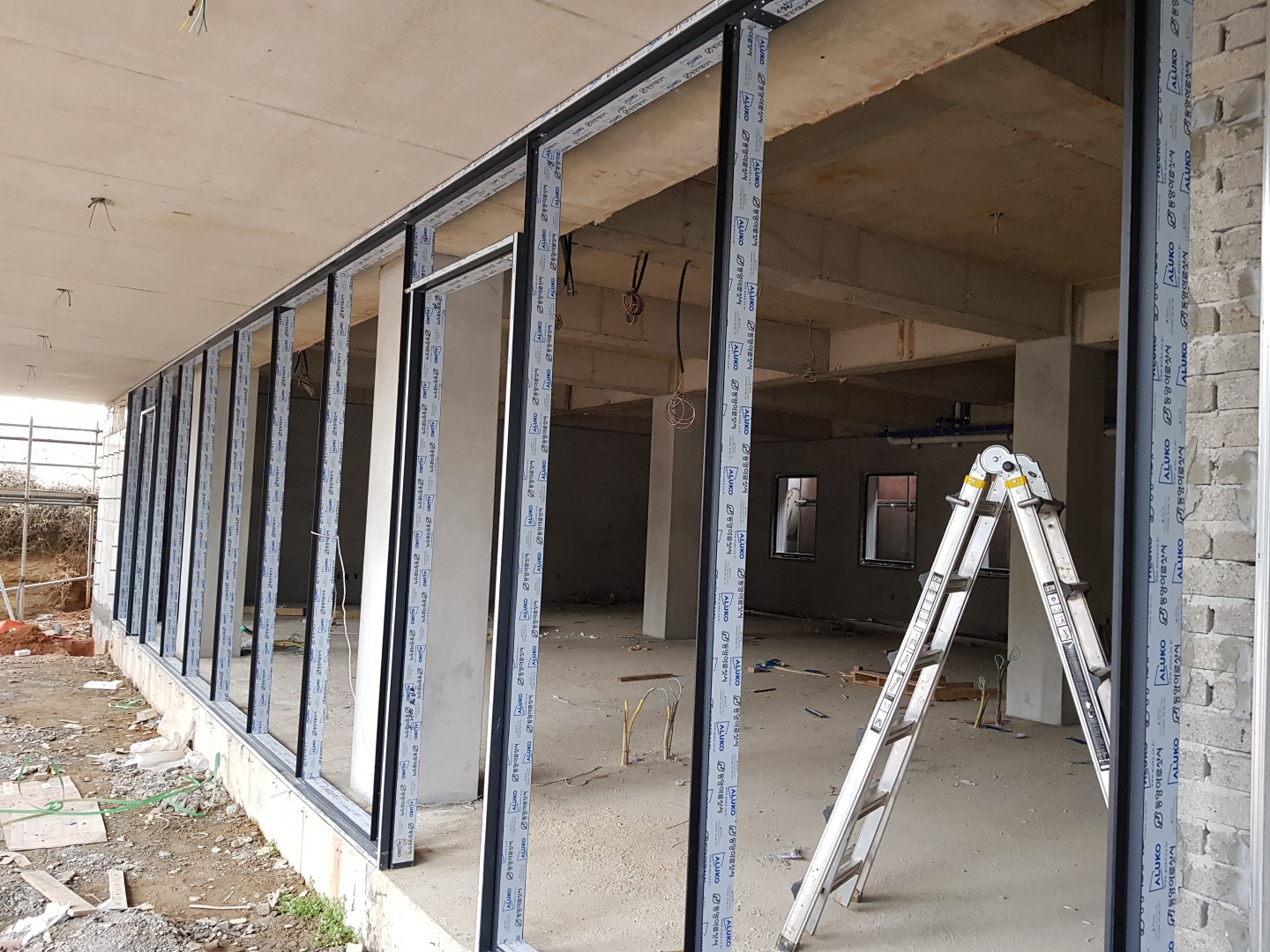

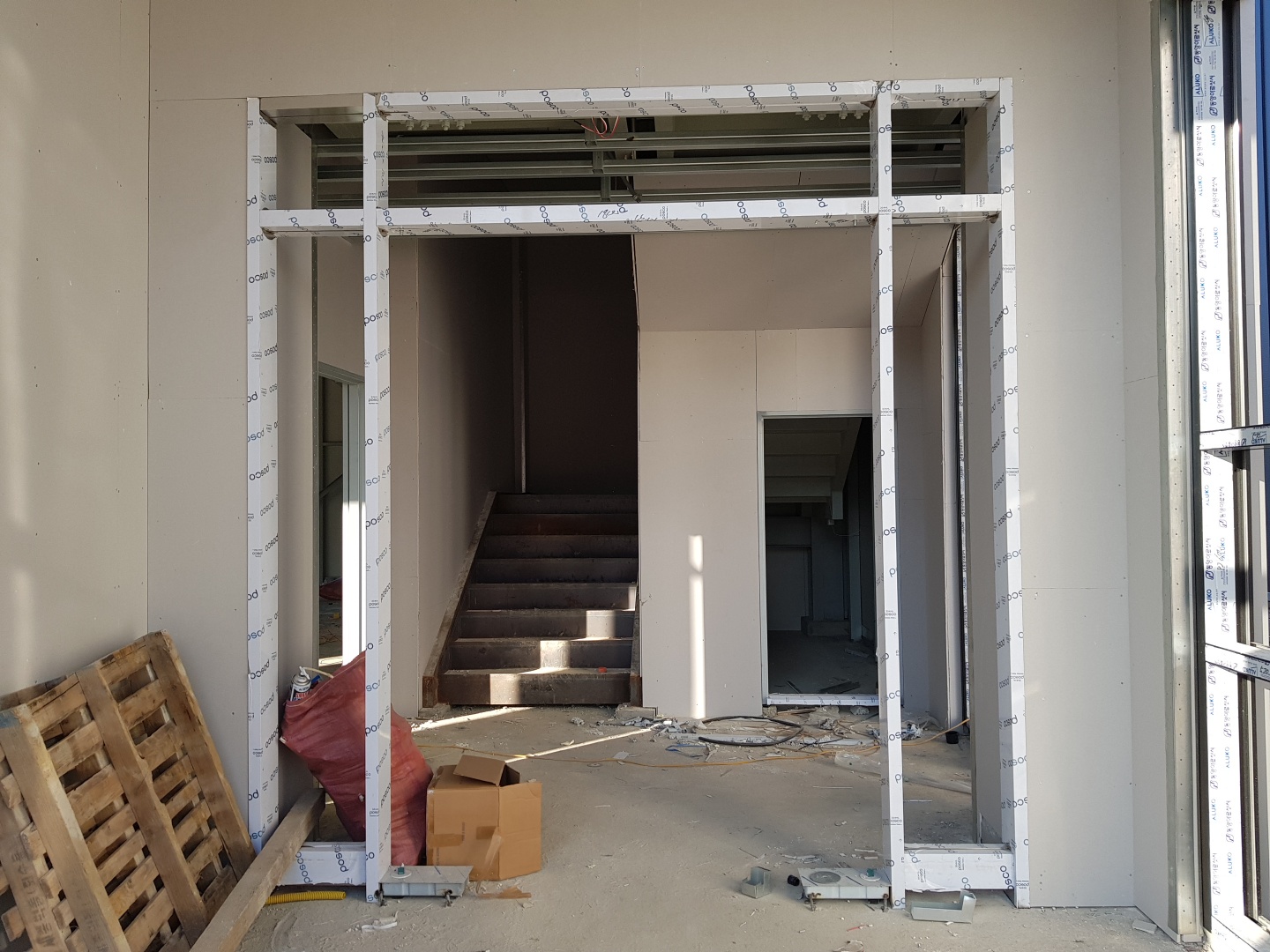

4.2 창호설치

4.2.1. 알루미늄 창틀과 문틀을 설치할 때에는 수평 및 수직이 되도록 설치하고 그 위치가 변형되지 않도록 가설물 지지대 고임을 작업에 지장이 없는 범위 내에서 설치한다. 설치 시기는 설치부위의 구조체공사가 끝난 후로 하며, 공사 가능한 한도 내에서 가급적 시기를 늦추어 새시 오염을 적게 한다.

4.2.2. 블록 또는 벽돌에 앵커 등의 고정철물을 묻을 때에는 적합한 구멍을 파서 묻어 놓고 그 주위에는 모르터로 채워 넣는다.

4.2.3. 앵커철물은 그 틀재의 길이가 1.5m 초과할 때는 양측 및 상하 각각 3개소 이상, 1.5m 이하일 때는 양측 및 상하 각각 2개소 이상 설치한다.

4.2.4. 고정앵커는 플리스틱 앵커 또는 동등이상의 성능을 가진 고정나사못으로 체결한다. 또한 앵커철물 시공을 위한 창틀 구멍은 합성수지 캡으로 마감하고 밑틀을 앵커로 고정하는 경우 창틀구멍은 실링재 처리 후 합성수지 캡으로 마감한다.

4.2.5. 각종 고정철물은 스테인레스 재질이거나 도금제품일 경우 KSD 8334의 중성염수분무시험 결과 녹이 발생하지 않아야 한다.

4.2.6. 창호철물인 호차는 KSF 4534에 적합한 것으로 한다.

4.2.7. 개폐 시 충격을 방지토록 창 문틀레일의 상하부 양 끝단에 PVC 스토퍼를 부착해야 하며, 형상 및 규격은 기능상 창호구조에 적합하여야 한다.

4.2.8. 외부창의 경우 상부 물끊기 홈 끝에서 내부로 10mm이상 위치에 창틀을 설치하는 등 누수 예방조치를 하여야 한다.

4.2.9. 강재의 골조, 보강재, 앵커 등은 아연도금 처리한 것을 사용한다. 특히, 빗물 또는 결로수 등의 물기와 접할 위험이 있는 경우에는 반드시 녹막이 칠을 한다. , 앵커 등은 도장을 하지 않는다.



4.3 설치 허용 오차

4.3.1. 알루미늄 창호의 설치 허용 오차는 수직, 수평오차가 각기 ±3이내가 되도록 한다.



4.4 보양

4.4.1. 손상을 받기 쉬운 곳에 사용하는 문틀은 적절하게 보양하고, 통행 또는 재료 취급 시 변형이 생기지 않게 한다.

4.4.2. 새시의 틀 또는 살을 발디딤으로 서거나 물건 등을 적재하면 안 된다.

4.4.3. 새시의 운반 및 보관 시는 0.03mm 폴리에틸렌 필름 또는 동등이상의 포장재로 포장하여 손상 등을 방지하도록 하여야 한다.

4.4.4. 창틀과 문틀 설치 후 두께 1.5이상의 합성수지 보양판 또는 동등 이상의 성능을 가진 보양재로 외부창의 경우에는 밑틀에 설치하여 도장 또는 마무리공사 직전까지 보양판을 유지하며 후속공정에 의해 보양판을 해체할 때 고정용 결속재를 절단하여 외부에 나타나지 않도록 하여야 한다.



4.5 조정 및 청소

4.5.1. 창호구성 부재의 접촉점이 치밀한 맞춤이 되고 작동이 원활하고 정교하게 마무리 되도록 창호와 창호철물을 조정한다.

4.5.2. 창문 설치 후 표면의 피막이 손상되지 않도록 주의하여 알루미늄면을 청소한다.

4.5.3. 설치완료 후에는 여닫음 등에 아무 이상이 없어야 하며, 이상이 있는 제품은 납품자가 즉시 교체하여야 한다.

4.5.4. 납품 후 사용자의 부주위로 인한 결함이 아닌 제작 결함으로 인한 파손 혹은 변형에 대하여는 즉시 납품자가 이를 보수 혹은 교체하여야 하며, 교체로 인한 연관되는 공사비는 납품자가 부담하여야 한다.



4.6 롤 방충망 설치

4.6.1. 설치 전 수직 수평이 바른지 확인한다.

4.6.2. 장기간을 사용해도 탈선되지 않고 필요한 경우 탈부착이 가능하도록 샷시 프레임에 스텐레스 재질의 피스로 체결한다.

4.6.3. 제품의 규격에 따라 좌우의 레일바 및 하단바에 4개소, 6개소, 8개소 또는 발주자 및 현장대리인과 협의하여 결정한다.

4.6.4. 주의사항 : 롤 방충망은 일정 높이 내외부에 설치되므로 장기간 사용 시 탈선, 낙하하여 사고 발생의 원인이 될 수 있으므로 완전 체결을 위하여 스텐리스 피스 체결을 원칙으로 한다.



4.7 기타

4.7.1. 케이스먼트 유리시공방법

1) ,번 위치에 세팅블록을 올려놓고 유리를

올려 놓는다.

2) 번 위치에 블록을 끼워 넣고 흘러내리지

않게 실리콘을 소량 발라준다.

3) 번 위치에도 블록을 끼워 넣고 흘러내리지

않게 실리콘을 발라주면서 좌, 우 유리간격을

점검한다.

4) 번 위치에 블록을 끼워 넣으면서 핸들쪽

하단이 수평보다 1~1.5정도 들어올려

지는지 확인하며, 만약 그렇지 않을 경우

우드주걱과 같은 도구를 사용하여

위치를 좀 더 벌리고 블록을 추가하여 창짝이

들어 올려지도록 조정한다.

5) 정상적인 시공이 끝나면 번 위치에 블록은

자연스럽게 빠지게 되어 있으므로 제거 함.



2021/02/15 - [분류 전체보기] - 이미지 일치 광고

2021/02/12 - [건축기사 토막지식] - 레드번 시스템 REDBURN SYSTEM

2021/02/12 - [정보 자료방(무료)/무료정보방] - 2021 건축기사 시험일정 확인

2021/02/10 - [건축기사 토막지식] - 건축신고만 해도 되는 경우는...

2021/02/08 - [분류 전체보기] - 고강도 콘크리트에 대해 알아보자

2021/02/07 - [건축기사 토막지식] - 콘크리트 종류

2021/02/07 - [분류 전체보기] - 본문중간 광고

2021/02/02 - [건축기사 토막지식] - 메조넷형,장단점 알아보기

2021/01/27 - [정보 자료방(무료)] - 일용직 노무 지급내역서 양식 무료 다운 받아가세요

2021/01/27 - [정보 자료방(무료)] - 기성청구양식 무료다운받아 가세요

2021/01/26 - [정보 자료방(무료)] - 발주서 양식 회원가입 없이 받아가세요

2021/01/25 - [건축기사 토막지식] - 2021년 건축기사 예상 기출문제 요약

2021/01/21 - [주택상가공장 인테리어/새시(창)] - 샤시 거실창 저렴하게 하는 방법

2021/01/17 - [정보 자료방(무료)] - 용접 아다리 예방 대처법

반응형

'정보 자료방(무료) > 건축기초자료' 카테고리의 다른 글

축동력 펌프  (0) 2021.02.28
창호시방서  (0) 2021.02.26
거푸집 공사 기초 Formwork ,거푸집 안전수칙  (0) 2020.11.30
세우기용 장비/ 노가다 장비  (0) 2020.09.10

댓글0
