건축 기초공사
1. 기초공사
첫 번째 개요- 건물의 최하부에 놓여 상부구조의
하중을 안전하게 지반에 전달하는 구조 부이다..
두 번째 직접기초[얇은 기초]-[얇은기초]- 상부 구조의 하중을
기초 슬래브에서 지반으로 직접 전달하는 형식이다.
그리고 구조물의 하중을 전지 압으로 지지한다.
또한 푸딩 기초,, 전면 기초 등이 있다.
*간접 기초-상부, 피어 등의 지정이 지반으로 전달하는 형식이다.
구조 굴의 하중을 선단지 지력과 주면 마찰력으로
지지하며 말뚝 기초, 피어 기초 케이슨 기초 등이 있다.
세 번째로 기초 형식의 분류

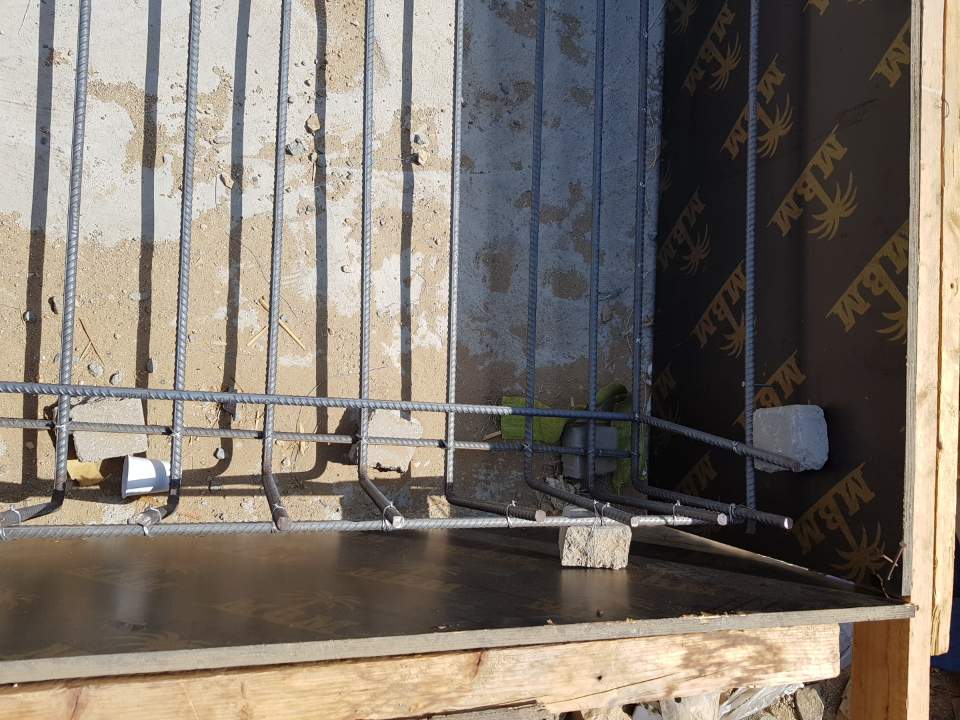

*푸팅 기초 종류에는 독립 기초가 있다
독립 기초는 기둥 1개의 하중을 1개의 기초판에 부담시킨 형식이다
. 보합 기초는 기둥 여러 개의 하중을 1개의
기초판에 부담시킨 형식이다
캔틸레버 기초는 독립 기초2개를
1개의 기초 버러 연결한 형식이다.
연속 기초(줄기초)는

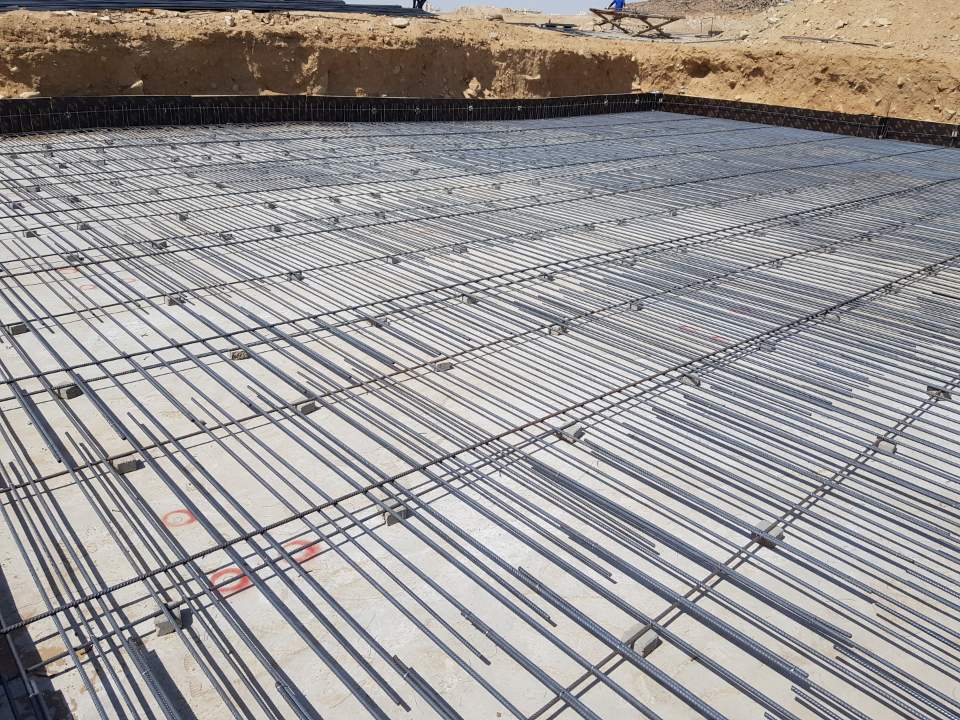

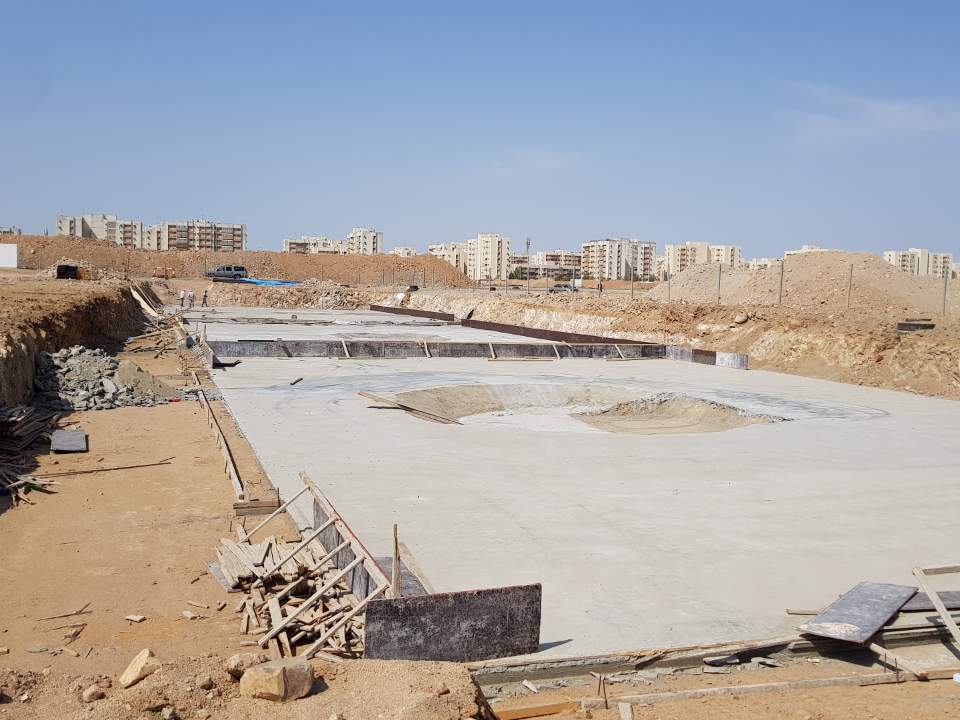

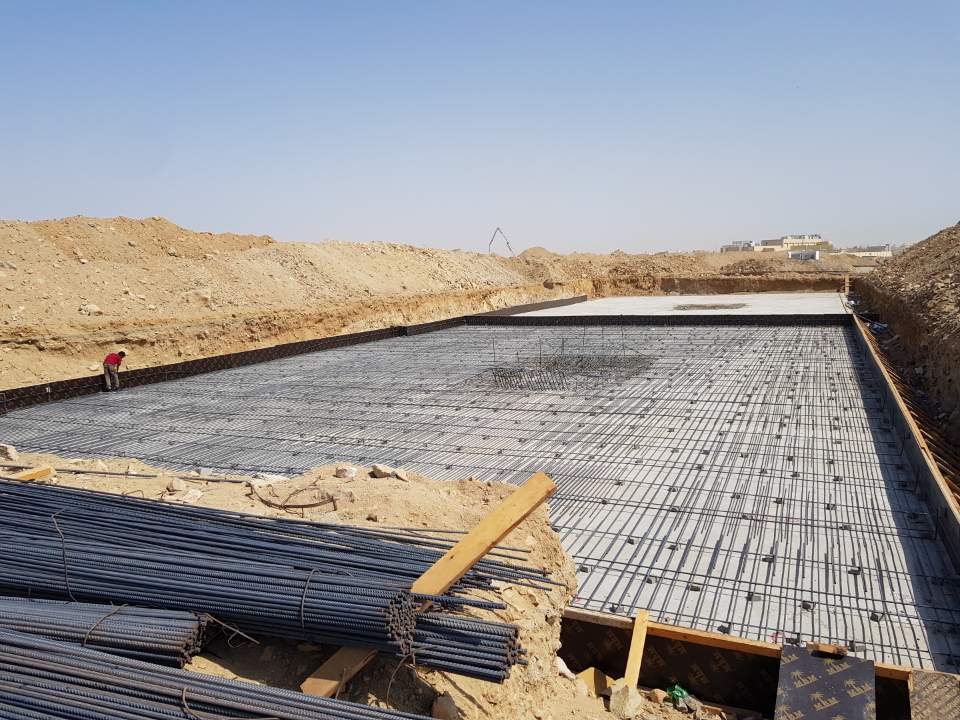

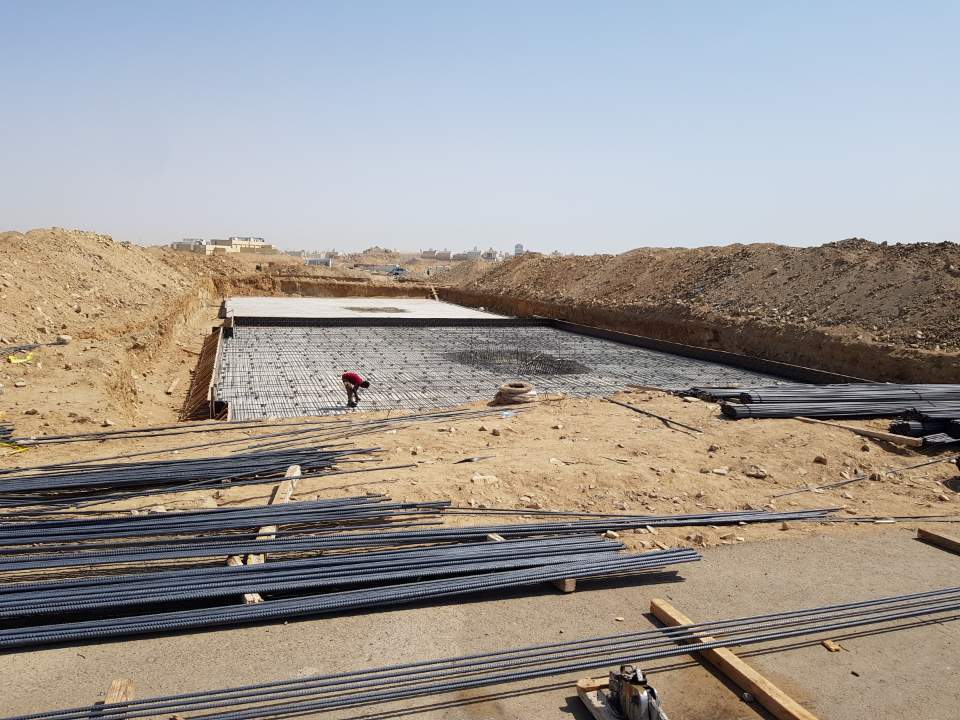

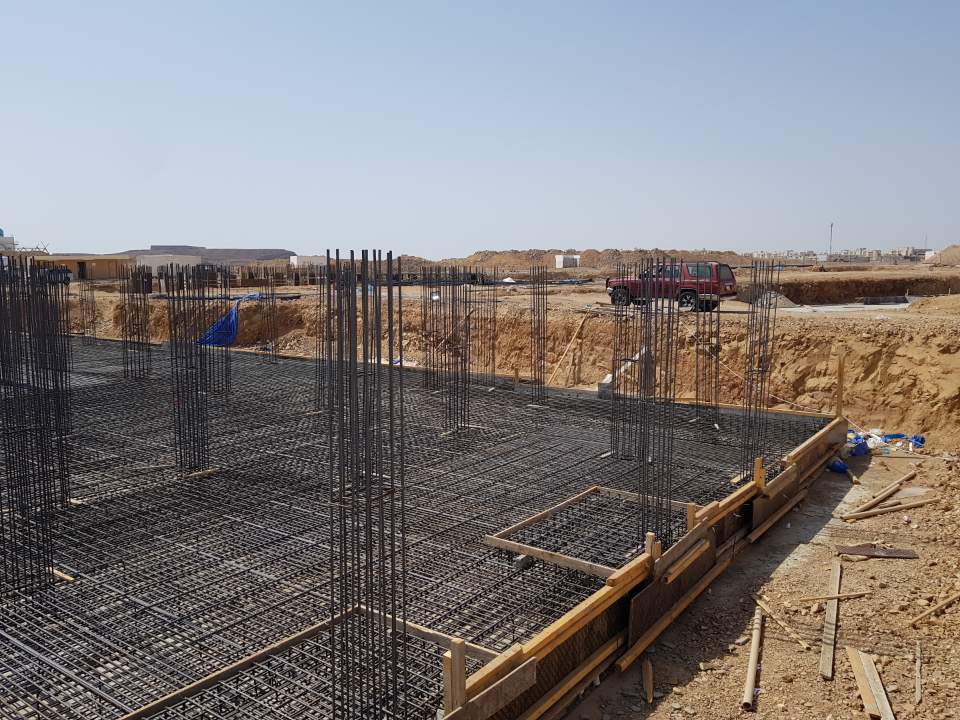

*전면 기초에는1개의 일체식 기초판으로 구성된 형식이다..
특히 지반이 연약하거나 기초판이 넓어야
할 때, 부동침하가 염려되는 건물에 거
*직접기초 (얕은기초)(얕은 기초)의 특징을 알아보자
장점으로는 터파기 깊이가 얕아 시공이 간단하다.
단점으로는 시공 중 부동침하가,
심하며 전단파괴가 발생할 수 있다는 것이다
유의 사항
*푸딩(footing)은 돌 결선 아래에 설치한다,
풍화 등을 고려하려 지반보다 최소 1.2m 하부에 설치한다

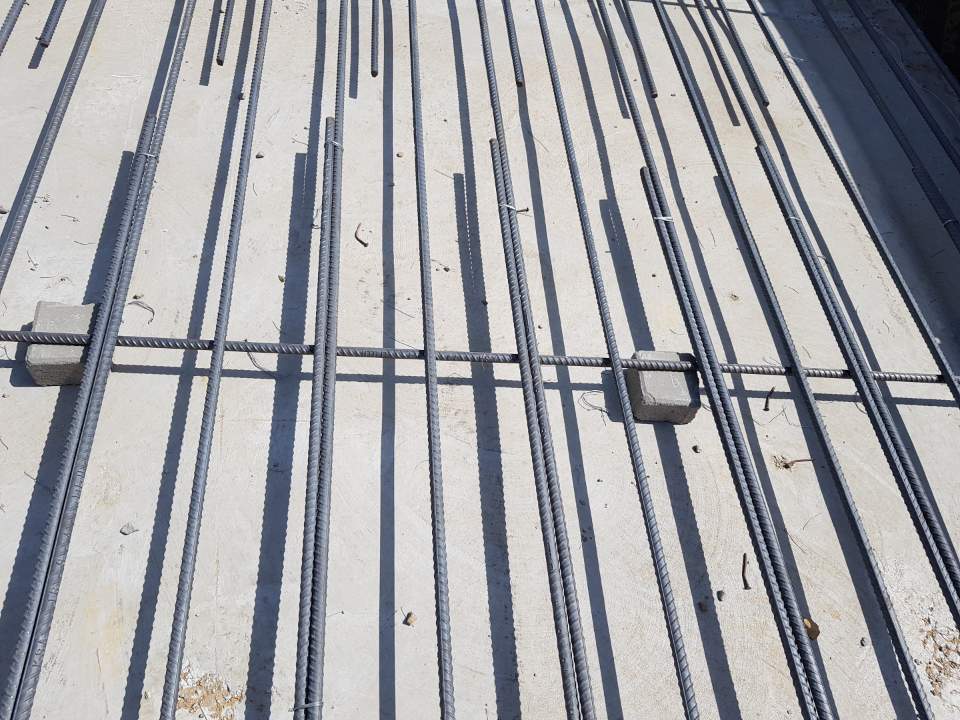

지반의 지지력이 약할 경우 기초 저면에 빈 배합
콘크리트(버림 콘크리트)를(버림콘크리트) 타설 하거나
모래 ,쇄석 등으로 지정을 실시한다
#말뚝기초 대해 알아보자
①말뚝을 분류를 하면 나무 말뚝 강재
말뚝 기성 콘크리트 말뚝,
현장타설 콘크리트 말뚝 등이 있다.
지지 방식에 따라 분류를 하면 말뚝이 경질층 또는 암반에 도달하여 지지되는 상태를 말한다 그리고 마찰 말뚝은 말뚝이 경질에 도달하지 못하고 말뚝 표면과 주변 흙의 마찰 저항력으로 지지되는 상태를 말한다.
*말뚝의 주요 허용 지지력 산출방법에 대해 알아보겠다.
#말뚝재하시험은 말뚝의 안전성을 검토하기 위해
실제로 말뚝에 하중을 가하여
지지력을 확인하는 시험이다
동적이며 정적 재하시험 등이 있다.
주로 지지 말뚝이나 마찰 말뚝에 공통으로 적용된다
#말뚝박기 시험은. 시험 말뚝은 실제 말뚝과
동일한 조건으로 하고 시험 말뚝은 최소 33개 이상으로 한다.
시험은 수직으로 휴식시간 없이 연속적으로 박는다
소정의 침하량에 도달하면 무리하게 박지 않는다.
최종침하량은 5~10회 타격한 평균 침하량으로 본다.
최종 침하량과. 리바운드 측정량으로 지지력을 추정한다.
#정역학적 공식으로 허용 지지력 산출-
토질시험을 통해 Terzaghi 공식,
Meyerhof 공식 등을 적용한다
#동역학적 공식-Hiley 공식 Sanders 공식,
Engineering news 공식 등을 적용한다
# 기타 산출방법으로는 지반의 허용응력도,
표준 관입 시험 등을 적용한다.
② 말뚝 중심 간격
#나무말뚝은 육송이나 낙엽송등을
가공하역 만든 만든 말뚝으로 말뚝머리지름의
2.5배이상 또는 600mm 이상 중심 간격을 유지해야 한다..
#강제 말뚝은, 나선말 뚝 등이 있으며 말뚝머리
지름 또는 폭의 22배 이상 뛰는 750mm750mm
이상 중심 간격을 유지해야 하며 폐단
강관말뚝은2.5배를 유지해야 한다..
#기성콘크리트 말뚝은 공장에서 미리
제작된 콘크리트 말뚝을 사용하며 말뚝머리
지름의2.5배 이상이나 750mm750mm
이상 중심 간격을 유지해야 한다
#현장 타설 콘크리트는 현장에서 제작된
콘크리트 말뚝 사용하며 말뚝머리 지름의2배
이상 또는 말뚝머리 지름에1000mm를 더한 값 이상이다.
# 설치공법에는 타입 공법과 매입 공법이 있다.
타이 공법에는. 타격 공법과 진동 공법이 있다
그리고 매입 공법에는 압입 공법과
수사 공법, 그리고, 굴착공법이 있다.
✪일반 재래식 현장 타설 콘크리트 말뚝의 종류
⒈컴프레솔 파일[compressol pile] 원형
추를 낙하시켜 지반에 구멍을 뚫고 그
구명에 콘크리트를 타성 하면서
추로 다짐하여 시공하는 공법이다
⒉심플렉스파일[simplex pile] 선시공한
중공형 강관 내부에 콘크리트를 타설하고
무거운 추로 따져가며 강관을 뽑아내는 공법이다
⒊페데스탈파일[pedestal pile] 내관과 외관으로
구성된 이중 강관을 선시공한 후 강관 내부에
콘크리트를 타설하고 내관으로 다짐
하연 외관을 뽑아내는 공법이다
⒋레이먼트파일[ reymond pile] 심대를
넣은 외관을 선시공한 후 강관 내부에 콘크리트를
타설하고 외관을 지중에 남겨준 채 침대로 다지는 공법이다
⒌프랭키파일[franky pile] 심대 끝에 주철제
원추형의 마개가 달린 외관을 선시공한 후
내부의 마개를 제거하고 콘크리트를 타설하고
추로 다짐하는 공법이다.
★ 피어기초
개요-말뚝보다 지름이 큰 대구경 현장타설
콘크리트 말뚝을 시공하는 기초이다
*설치공법으로는 굴착 이후에 철근망 삽입과
트레 미관을 이용한 콘크리트의 타설이 이루어진다.
방법에는 여러 가지 방법이 있는데 먼저
기계굴착 방법으로는 베이 토공 법이 있다
중공형의 케이싱을 압입 시키면서 내부를 해머
그래브로 굴착하고 콘크리트 타설
후 케이싱을 뽑아내는 공법이다
특징으로는 올 케이싱 공법으로
지방에 영향을 주지 않는다.
그리고 굴착 후 배출되는 토사로 토질 및
지지층의 파악이 가능하며 50-60cm50-60cm 정도의
긴 말뚝도 시공이 가능하다. 연약지반,
수상에서는 케이싱을 뽑아내는 반력이
크므로 적합하지 않다.
그리고 어스 드릴 공법이 있는데요
안정액으로 공격을 보호하면서
어스 드릴로 굴착하는 공법이다.
연약 점토층에 케이싱을 사용하기도 한다
굴착 속도가 빠르고 진동 소음이 가장 적다.
암반층에는 시공이 어렵다.
*리버스 서큘레이션 공법은 굴착공 내 지하수보다
2m2m 이상 높게 물을 채워 정수압을 확보하여
공격의 붕괴를 방지하면서 굴착하는 공법이다.
특징으로는 유연한 지반부터 암반까지
모두 굴착이 가능하다
시공 직경은 0.9~3m 심도는 통상 70cm까지 가능하다,
수상 시공 및 장대 말뚝의 시공이 가능하다.
인력굴착- 심초공법- 장비의 반입이
어려운 장소에서 인력으로 시공하는 공법이다.
특징으로는 상 악지 급경사면
기존 구조물 보수 및 보강 등에 주로 적용된다
☉ 언더 피닝 –기존 건축물의 기초 지정의 보강 또는
거기에 새로운 기초를 삽입하거나 지지면을
더 깊은 지반에 옮기는 공사의 통 칭명이다..
*케이슨 기초
지상에서 구축한 우물통 형식의 구조물을
내려 앉히고 저부에 콘크리트를 부어 시공하는 기초이다.
