교량설계 용어 정리 일반사항(일반설계법)

by 익스크롬 2022. 1. 27.
반응형

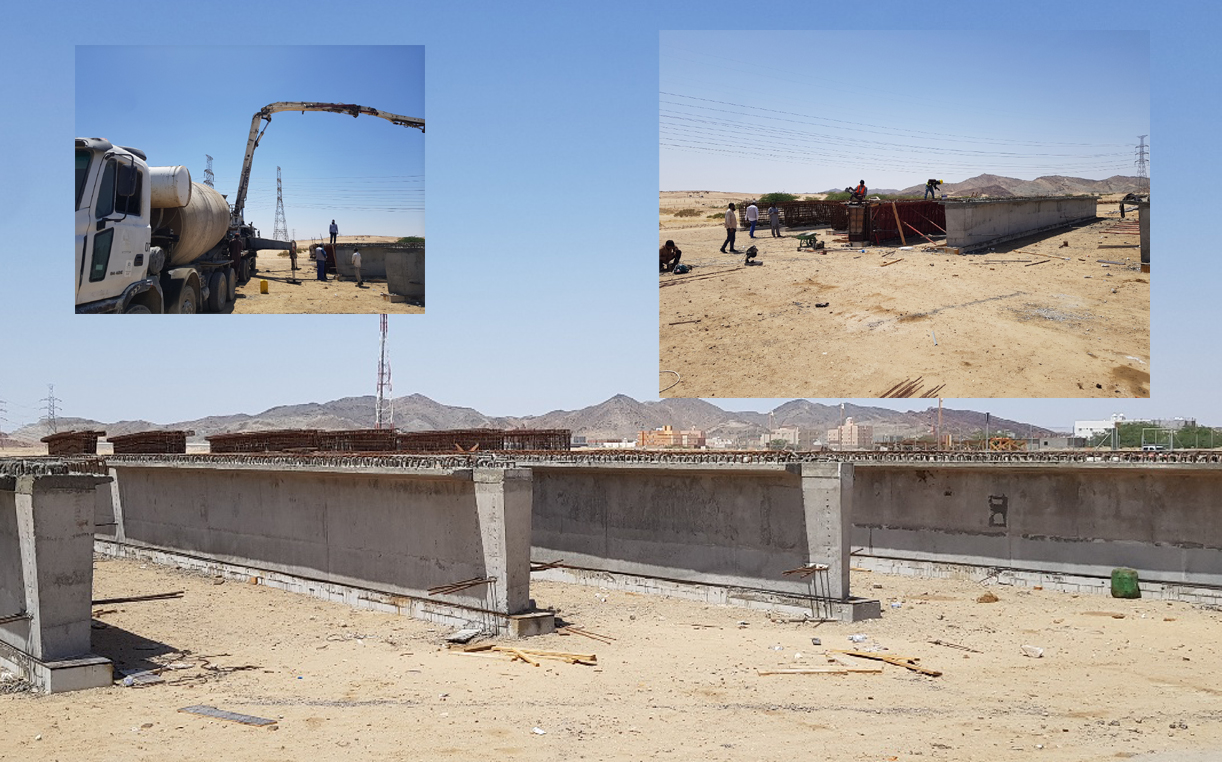

일반사항

(1) 이 기준은 철도건설 및 개량에 따라 철도선로 상에 건설하는 지간 150 m 이하의 교량에 적용하는 것으로 한다.

(2) 지간이 150 m를 넘는 경우에도 장대교량의 종류, 구조형식, 가설지점의 상황 등에 따라 합리적인 보정을 해야 하는 사항을 제외하고는 이 코드를 따른다.

(3) 다만, 특별한 조사연구에 의하여 설계할 때에는 이 코드를 적용하지 않을 수 있는데, 이 경우에는 그 설계근거를 명시해야 한다.



용어정의

* 가도교 -도로 위에 가설된 교량을 말하며, *가속도 계수-Acceleration Coefficient-내진설계에 있어 설계지진력을 산정하기 위한 계수로서 지진구역과 재현주기에 따라 그 값이 다르다

*강도감소계수Strength Reduction Factor-재료의 공칭강도와 실제강도 간의 불가피한 차이, 제작 또는 시공, 저항의 추정 및 해석 모형 등에 관련된 불확실성 등을 고려하기 위한 안전계수 이다.

*고유주기(Natural Period): 자유진동하는 구조물의 진동이 반복되는 시간 간격(sec) 을 말한다. *고유진동수- 감쇠효과가 무시된 구조물의 자유 진동에서 시간 당 발생 진동수를 말한다. *공칭강도- 강도 설계법의 규정과 가정에 따라서 계산된 부재 또는 단면의 강도를 말하며 강도감소계수를 적용하기 이전의 강도말한다.





*과선교: 철도선로 위에 가설된 교량,*경간(Span): 교량에서 교대와 교각, 또는 교각과 교각사이 공간을 말함. 연속교인 경우 그 위치에 따라 측경간, 중앙경간 등으로 부르고, 경간 수에 따라 3경간, 5경간 연속교 등으로 부름,* 계수하중(Factored Load): 강도설계법으로 부재를 설계할 때 사용하는 하중으로서, 사용하중에 하중계수를 곱한 하중,*교량 종방향 상대변위: 장대레일 축력 제한을 위한 검토에서 판단기준의 한 항목. 단위교량이 연속되었을 때 단위교량의 바닥판과 바닥판 사이, 혹은 교대로 연결되는 부위의 교대 전면과 교량의 바닥판의 사이에 발생하는 각각에 대한 상대변위

● 교량의 전복(뒤집힘): 차량의 탈선 또는 바람의 상향력으로 교량이 뒤집히는 현상● 구조물 가동 끝단: 궤도가 실린 구조물에서 교대와 만나거나 인접한 구조물과 만나는 상부구조의 단부 끝단● 구조물 안전성 설계: 일반적인 구조물 안전조건과 변형조건을 포함하는 의미로 구조물에 작용하는 외력이나 주변 조건에 대하여 구조부재가 안전한 내력을 보유토록 설계를 하는 것● 구조물 온도 신축길이: 구조물의 온도 고정점 간의 길이. 여기서 온도 고정점이란 온도변화에도 구조물의 종방향 변위가 생기지 않는 점을 말하며, 양쪽 교대 사이에 설치되는 구조물의 경우에는 교대의 받침 중심점으로부터 온도 고정점까지의 거리● 궤도-구조물 간 종방향 상호작용: 장대레일과 교량 구조물과의 결합과 그 상호작용에 의한 장대레일의 파단, 좌굴과 관련된 궤도 종방향력 문제와 변형문제를 야기시키는 작용● 기초 수평변위: 기초의 지반상태에 따라 교량 축 방향이나 교량 축 직각방향으로 확대기초 저부의 수평이동에 의해 발생하는 변위. 이 이동변위에 의한 상부구조의 종방향 변위량은 높은 교각과 낮은 교각이 같은 양으로 계산됨.● 기초 회전각변위: 기초의 지반상태에 따라 교량 축 방향이나 교량 축 직각방향으로 확대기초 저부의 회전에 의해 발생하는 변위. 이 기초 회전각에 의한 변형은 상대적으로 높은 교각이 낮은 교각에 비해 교량 종방향 변형에 미치는 영향을 크게 함.● 내진등급: 중요도에 따라서 교량을 분류하는 범주로서 내진II등급, 내진I등급으로 구분됨.● 단부각변위: 실제 열차하중에 의한 동적 안정성 검토에서 교량 바닥판의 단부와 단부사이의 상대각변위 또는 교량 바닥판 단부와 교대 사이의 상대각변위● 다중모드스펙트럼해석법(Multimode Spectral Analysis Method): 여러 개의 진동모드를 사용하는 스펙트럼해석법● 단일모드 스펙트럼 해석법(Single-Mode Spectrum Analysis Method): 하나의 진동모드만을 사용하는 스펙트럼 해석법● 동륜하중: 동력차의 구동차륜 하중● 부가 궤도 종방향응력: 교량의 존재에 의해 부가적으로 발생하는 온도, 시동, 제동하중, 교량 바닥판의 휨 등에 의한 부가적인 응력● 부하중: 교량의 주요 구조부를 설계하는 경우에 항상 또는 자주 작용하지는 않지만 내하력에 영향을 미칠 수 있고, 통상 다른 하중과 동시에 작용하는 하중으로서 하중의 조합에서 반드시 고려해야 하는 하중의 총칭● 붕괴유발부재(Fracture Critical Member): 그 부재의 파괴가 교량의 붕괴를 초래하거나 교량의 설계기능을 발휘할 수 없도록 하는 부재● 사용하중(Service Load): 고정하중 및 표준열차하중으로서 하중계수를 곱하지 않은 것이며, 작용하중이라고도 함.● 상로 플레이트거더교: 통로가 주거더의 상면위치에 배치되는 교량● 설계강도(Design Strength): 공칭강도에 강도감소계수를 곱한 강도● 설계기준압축강도(Specified Compressive Strength): 콘크리트부재의 설계에 있어 기준으로 한 압축강도. 일반적으로 재령 28일의 압축강도를 기준으로 함.● 설계사용기간: 구조물 또는 부재가 그 사용에 있어서 목적하는 기능을 완수하도록 설계상에 고려하는 기간● 설계하중: 부재를 설계할 때 사용되는 적용 가능한 모든 하중으로서, 강도설계법에 의한 설계에서는 하중계수를 곱한 하중(계수하중)이고 허용응력설계법에 의한 설계에서는 하중계수를 곱하지 않은 하중(사용하중)이 설계하중이 됨.● 소요강도(Required Strength): 하중조합에 따른 계수하중을 저항하는데 필요한 부재나 단면의 강도, 또는 이와 관련된 휨모멘트, 전단력, 축방향력 및 비틀림모멘트 등으로 나타낸 설계단면력● 순경간(Clear Span): 교대와 교각, 또는 교각과 교각사이 전면간의 거리● 슬랙(Slack): 곡선선로에서 차량의 원활한 운행을 위하여 외측레일을 기준으로 내측레일을 넓혀준 것● 실제 열차하중 : 동적해석에 사용되는 실제 열차의 차축하중을 모델로 만든 하중● 2차부재: 주요부재 이외의 2차적인 기능을 갖는 부재로 그 일부가 파괴되어도 열차운행에는 직접 지장이 없는 부재● 열차풍: 열차의 통과 시 발생하는 풍압에 의한 기류의 변화현상● 연성(Ductility): 비탄성응답을 허용하는 부재나 접합부의 성질● 응답수정계수(Response Modification Factor): 탄성해석으로 구한 각 요소의 내력으로부터 설계지진력을 산정하기 위한 수정계수● 응답스펙트럼(Response Spectrum): 일정한 감쇠비를 가진 구조물의 고유주기나 진동수에 따른 지진의 최대응답을 나타낸 그래프● 정규교량(Regular Bridge): 경간을 따라 질량, 강성이나 기하학적 특성에 특별한 변화가 없는 교량● 주하중: 교량의 주요 구조부를 설계하는 경우에 항상 또는 자주 작용하여 내하력에 결정적인 영향을 미치는 하중의 총칭● 주행안전성 검토: 고속열차의 동적 안정성 등을 포함하는 열차의 안전확보를 위한 최소 요구조건에 대한 검토● 지반계수(Site Coefficient): 지반상태가 탄성지진응답계수에 미치는 영향을 반영하기 위한 보정계수● 지반종류(Soil Profile Type): 지진 시에 지반의 응답특성에 따라 공학적으로 분류하는 지반의 종류● 지진위험도 계수(Seismic Risk Factor): 500년 재현주기를 기준으로 한 지진의 위험도를 나타내는 계수(무차원량)● 지진구역계수: 우리나라의 지진재해도 해석결과에 근거한 지진구역에서의 평균재현주기 500년에 해당되는 암반상 지진지반운동의 세기를 나타내는 계수● 최대 지진지반가속도(Peak Seismic Ground Acceleration): 지진에 의해 발생되는 최대의 지반가속도. 가속도계수에 중력가속도를 곱한 값으로 정의(m/sec2)● 차축하중: 차량의 좌우측 바퀴의 하중을 합한 하중● 충격계수: 정적설계 시 동적 충격효과를 고려할 수 있도록 표준열차하중에 곱해지는 계수. 열차 또는 차량의 주행에 의해 구조물에 발생되는 정적응답에 대한 동적응답의 증가비율을 나타냄.● 캔트: 곡선 선로에서 열차의 원심력에 대항하여 차량의 안전을 도모하기 위해 내측레일을 기준으로 외측레일을 높게 하는데 이 때의 고저 차● 특수하중: 교량의 주요 구조부를 설계하는 경우에 교량의 종류, 구조형식, 가설지점의 상황 등의 조건에 따라 특별히 고려해야 하는 하중의 총칭● 탄성지진응답계수(Elastic Seismic Response Coefficient): 모드스펙트럼해석법에서 등가정적지진하중을 구하기 위한 무차원량● 평균재현주기(Mean Return Period): 어떤 크기나 특성을 가진 지진이 발생하는 평균 시간간격● PS강봉 : KS D 3505의 PS강봉을 말함.●  하로 플레이트거더교: 통로가 주거더의 하면위치에 배치되는 교량● 하중계수(Load Factor): 하중의 공칭값과 실제 하중 간의 불가피한 차이, 하중을 작용외력으로 변환시키는 해석상의 불확실성, 예기치 않은 초과하중, 환경작용 등의 변동을 고려하기 위하여 사용하중에 곱해주는 안전계수● 허용응력(Allowable Stress): 탄성설계에서 재료의 기준강도를 안전율로 나눈 것● 합성거더교: 주거더와 현장치기 바닥판이 전단연결재에 의해 결합되어 주거더와 바닥판이 일체로 된 합성단면으로 하중에 저항하는 교량● 단경간교(Single Span Bridge): 경간이 하나인 교량● 단부구역: 캔틸레버로 거동하는 기둥의 하단과 골조로 거동하는 기둥의 하단과 상단● 말뚝의 p-y곡선: 말뚝의 근입깊이 내에서 발생하는 말뚝의 수평변위 대 단위길이당 지반반력의 상관곡선● 모멘트-곡률 해석: 철근콘크리트 구조물의 재료비선형 단면해석의 하나로서, 횡방향철근에 의한 횡구속효과와 축력의 영향 등을 고려하고 철근과 콘크리트의 응력-변형률 곡선을 이용하여 모멘트와 곡률의 관계를 구하는 해석● 설계변위: 지진격리시스템의 설계에서 요구되는 수평방향의 지진변위● 소성힌지구역: 기둥과 말뚝가구의 단부구역 중 설계휨강도보다 큰 탄성지진모멘트가 작용하는 구역● 액상화 : 진동하중에 의해 간극수압 상승과 유효응력 감소로 전단하중에 대한 전단저항을 상실하는 현상● 옵셋변위: 크리프, 건조수축 그리고 온도변위의 50%에 해당하는 지진격리받침의 수평변위.● 유효강성: 지진격리시스템이 최대수평변위를 일으키는 순간의 수평력을 최대수평변위로 나눈 값● 위험도계수: 평균 재현주기별 지진구역계수의 비● 지반응답해석: 토층의 저면에 입사되는 지진하중이 지표면으로 진행될 때 토층의 동적거동에 대한 해석● 지진격리받침: 지진격리교량이 지진 시 수평방향으로 큰 축방향 변형을 허용할 수 있도록 수평방향으로는 유연하고, 수직방향으로는 강성이 높은 교량받침● 지진격리시스템: 수직강성, 수평유연도, 그리고 감쇠를 경계면으로부터 시스템에 제공하는 모든 요소의 집합● 지진보호장치: 교량구조물의 내진성능과 내진안정성을 향상시키기 위한 모든 장치들로서, 지진격리받침, 감쇠기, 낙교방지장치 등이 이에 해당됨.● 총설계변위: 지진격리받침의 최대 수평방향 지진변위로서 해석의 결과와 지진격리시스템의 설계에 필요한 변위로부터 산출되는 값이다. 이것은 강성중심에서의 병진변위와 비틀림변위의 고려방향 성분을 포함함.● 최대 소성힌지력: 교각의 소성힌지구역에서 설계기준 재료강도를 초과하는 재료의 초과강도와 심부구속효과로 인하여 발휘될 수 있는 최대 소성모멘트(휨 초과강도)를 전단력으로 변환한 신뢰도 95% 수준의 횡력● 탄성중합체: 압력을 가하여 상당한 변형이 있는 후 그 압력을 제거하면 초기의 크기와 형상으로 복원되는 고분자 물질로서 여기에서는 고무부품이나 고무부품의 생상에 사용하는 복합화합물을 말함.● 평균반복전단응력: 불규칙한 지진하중을 일정한 반복하중으로 치환할 때, 등가의 전단응력● 항복강성: 축방향력과 콘크리트의 균열을 고려하여 축방향철근이 항복하는 시점의 강성으로서 항복모멘트와 항복곡률의 비율로 결정되는 교각의 강성● 항복유효 단면2차모멘트: 축방향력과 콘크리트의 균열을 고려하여 축방향철근이 항복하는 시점의 단면2차모멘트 강성으로서 간편식으로 산정되는 단면2차모멘트



1.3 해석과 설계원칙

1.3.1 설계의 원칙

(1) 철도교량은 안전하고도 경제적이며 목적에 맞는 것이어야 한다. 따라서 실험결과 및 과거의 경험을 바탕으로 하여, 구조물이 받는 정적 및 동적하중, 온도변화, 궤도-교량간 상호작용, 지진의 영향, 기상작용, 지반의 지지력 등에 대응할 수 있도록 하고 구조물의 중요도, 시공검사 및 유지관리, 환경조건, 미관 등을 고려해서 교량의 형식, 사용하는 재료 및 강도, 구조세목 등을 정하여 교량을 설계해야 한다.

(2) 철도교량의 설계에 있어서는 일반적으로 교량 및 부재의 강도, 안정, 정적 및 동적변형, 내구성 등에 대하여 검토해야 한다. 필요한 경우에는 부재의 좌굴, 콘크리트의 균열에 대해서도 검토해야 한다.

(3) 지진의 영향을 고려하는 경우에는 특히 다음 사항에 대하여 검토해야 한다.

① 지진의 영향으로 과대한 변형, 비틀림, 응력집중 등이 생기지 않는 구조로 한다.

② 재현주기 100년 지진에서도 열차가 주행기능을 수행할 수 있는 궤도안정성이 확보되도록 구조물에 대한 검토를 해야 한다. 이때 구조물은 탄성설계를 기본으로 해야 한다.

③ 설계지진 발생 후의 피해정도를 최소화하고 구조물을 구성하는 부재들의 부분적인 피해는 허용하나 구조물의 전체적인 붕괴는 방지할 수 있도록 구조물에 대한 검토를 해야 한다.

④ 교량 전체의 붕괴를 방지하기 위해 구조상 소성힌지가 생기는 부분에는 급격한 파괴가 생기지 않도록 연성을 갖게 해야 한다.

⑤ 일반적인 내진계산은 교량의 직교 2방향에 대하여 각각 독립적으로 지진의 영향을 고려해서 계산하고 있으나 실제의 지진 진동은 수평 2방향과 연직방향의 3개 성분이 합성된 것이므로 구조물에 수평비틀림이 생기지 않도록 구조물의 강성의 중심과 질량의 중심이 가급적 일치되는 구조형식으로 해야 한다.

(4) 기초 및 교대, 교각의 단면이 상당히 큰 경우 수화열해석에 의한 검토를 수행해야 하며, 온도해석 및 응력해석, 이들 결과를 사용한 균열발생의 평가방법은 KCS 14 20 42에 따른다.

1.3.2 설계 계산

(1) 교량 안전성설계는 정적해석에 의하여 수행해야 하며, 지진이나 충격 등의 영향을 계산하는 경우와 주행안전성 검토는 실제 열차하중을 사용한 동적해석에 의한 검토를 해야 한다.

(2) 강교의 설계는 허용응력설계법으로 하는 것을 원칙으로 하되 강합성교의 콘크리트 바닥판 등의 설계에는 강도설계법을 적용하는 것을 원칙으로 한다.

(3) 콘크리트교량의 설계는 강도설계법으로 하는 것을 원칙으로 하되 하부구조의 안정성 검토, 기초구조 검토, 프리스트레스가 도입되는 부재의 사용성 검토 등에 대해서는 허용응력으로 적정성을 검토할 수 있다.

(4) 구조물의 안정검토에서는 일반적으로 받침면, 기초저면 등에서의 전도, 그리고 지반 및 말뚝 등의 수평 및 연직지지 등에 대한 안전도가 확보되도록 한다.

(5) 구조물의 변형은 일반적으로 열차의 주행안전성, 승객의 승차감, 궤도-교량 간 종방향 상호작용을 고려한 허용변위량 이내라야 한다.

(6) 철도교의 설계 내용기간(耐用期間)은 요구되는 공용기간과 환경조건에 대한 교량의 안전성과 내구성능을 고려해서 정한다. 특히, 별도로 규정하지 않는 경우 철도교의 설계 내용기간은 100년으로 한다.

1.4 설계고려사항

1.4.1 설계도 및 설계 계산서

(1) 설계도

① 설계자가 설계한 구조물이 실제로 시공될 경우에 설계자의 의도대로 구조물이 만들어지지 않는다면 구조물의 안전도가 확보될 수 없고 또 구조물이 그 목적에 맞지 않게 된다. 따라서 설계도에는 시공에 필요한 사항, 장래 구조물을 유지 관리하는데 필요한 사항 등을 명시해 둘 필요가 있다.

② 또 필요한 경우에는 응력, 흙의 내부마찰각, 기초지반의 허용지지력, 기초말뚝의 허용지지력, 지질도, 철근의 이음종류나 이음위치 등도 기재해야 한다.

③ 설계도는 구조물 또는 부재의 형상 치수, 철근의 형상 치수, 배치 등을 도시해야 한다.

④ 설계도에는 기본적으로 다음에서 제시하는 설계계산의 기초적 사항, 시공의 조건 등을 명기해야 한다.

가. 구조물의 위치 및 명칭

나. 설계하중

다. 사용재료의 종류 및 설계기준강도(또는 허용응력) 또는 안전도

라. 콘크리트의 내구성 또는 수밀성으로부터 정해지는 물-결합재비의 최댓값

마. 굵은골재의 최대치수

바. 설계 책임자의 소속, 성명

사. 설계 년월일

아. 치수단위와 축척

자. 관련도면 및 시방서

(2) 설계 계산서

① 설계 계산서에는 일정한 조건하에서 구조물 및 부재가 안전도를 갖고 있음을 보여주는 계산과정을 명시해야 한다.

② 일반적으로 구조물의 구조와 시공방법과는 밀접한 관계가 있으므로 계산과정에서 일치되어야 한다. 특히 부재접합의 조건(고정, 힌지, 연속 등) 및 시공순서는 계산의 과정과 일치해야 한다.

③ 따라서 만일 설계 계산의 조건과 시공의 조건이 일치하지 못하는 경우에는 다시 설계 계산을 하여, 설계 계산서에 그 과정을 명기해야 한다.

1.4.2 철도교의 요구사항

(1) 일반내용

① 철도교는 열차의 운행 안전성, 승차감, 그리고 향후 유지관리를 위하여 관련되는 엄격한 기준을 만족해야 한다.

 철도교는 작용하중이 매우 크고, 많은 불리한 하중조건을 만족해야 할 뿐만 아니라 차량 운행과 관계된 특별한 인터페이스를 만족해야 하므로 다음에 기술하는 바와 같은 조건들에 대해 특별히 엄격하고 주의 깊은 설계와 시공, 유지관리, 통제관리 등이 수행되어져야 한다.

가. 정적하중 조건(고정하중, 차량하중, 일반 환경적 하중)

나. 동적하중 조건(동적 구조응답, 공진현상 검토)

다. 운행하중 조건(제동하중, 시동하중, 차량횡하중 등)

라. 반복적인 차량 차축하중에 대한 피로 조건

마. 승차감 확보 조건

바. 궤도-교량간 상호작용 효과(변형 한계조건, 온도 신축길이 제한)

사. 상부구조와 하부구조사이의 인터페이스 조건

아. 교량진단과 유지관리 과정에서도 열차의 운행중지를 하지 않을 조건

자. 열차 특수운행 요구사항

③ ②에서 언급한 조건에 맞는 교량의 설계를 위해 다음 특성을 고려해야 한다.

가. 동적안정성의 확보와 작은 처짐을 유도하여 높은 수준의 편안함과 승객의 안전을 보장해야 한다.

나. 차량 운행에 따른 공진을 가능한 한 방지할 수 있도록 하거나 공진 시 구조물 변형 안전성을 확보할 수 있어야 한다.

다. 구조물에 위험 요소가 발생할 수 있는 요인을 제한하기 위하여 교량상부구조의 경우 가급적 단일구조체로 설계하는 것으로 하고 다음 형식을 피해야 한다.

(가) 연결부위가 취약한 구조체

(나) 품질관리가 어려운 복잡한 구조체

(다) 구조물 점검이 어렵고 복잡한 구조체

라. 시공성과 품질관리의 용이성을 높이고, 보다 고품질의 시공 결과물과 고효율 유지관리를 위해 개념적으로 단순한 형식을 적용하도록 해야 한다.

마. 열차운행 시 소음문제를 최소화할 수 있는 환경친화적 저소음 형식을 적용하거나 그에 대한 대책을 강구해야 한다.

(2) 하중의 특성

① 작용하중의 특성치는 합리적으로 계산되어지고 공인될 수 있는 통계적인 값을 사용해야 한다.

② 통계적인 분포가 없을 경우에는 공칭하중이 사용될 수 있다.

③ 하중들은 다음의 3가지의 형태를 가진다.

가. 영구적인 작용하중(고정하중, 프리스트레싱, 영구적인 주위환경의 하중 등)

나. 빈도에 관계없이 변동성 있는 하중 또는 준영구적인 작용하중으로 차량과 보행자하중, 기타 여러 작용원인에 의한 다양한 하중들(동적인 증폭관련 외의 어떠한 우발적 사고 상황은 포함시키지 않음.)

다. 우발적인 하중(열차운행 상의 우발적인 하중 또는 기타 환경적인 우발적 하중)

(3) 운행을 위한 조건

① 교량은 재료의 특성과 관계된 사항 이외에 추가적으로 진동 한계와 엄격한 변형 제한을 만족해야만 한다.

② 다음과 같은 4가지의 독립적인 항목이 반드시 고려되어야 한다.

가. 주행의 안전성

나. 승객의 승차감

다. 교량의 동적 안정성

라. 궤도-교량 간 상호작용

③ 차량 운행 조건 검토 시 다음 사항을 만족해야 한다.

가. 차량 운행에 대한 조건은 열차속도 또는 차축간격, 수직하중, 열차의 특성으로 인해 수반되는 운행 조건에 의해 평가되어야 한다.

나. 운행 조건 중에서 열차의 수, 열차의 구성과 그 크기는 특히 강구조물의 경우 피로검토를 위해서 반드시 고려되어야 한다.

다. 정적설계에 적용되는 교량에 재하되는 운행하중은 표준열차하중을 사용해야 한다.

라. 표준열차하중에 동적 충격효과를 고려하기 위한 충격계수가 포함될 때 선로의 운행하중에 상응하는 수평효과들이 고려되어야 한다.

마. 교량의 동적해석을 수행하기 위해서는 실제 열차하중이 적용되어야 한다.

(4) 궤도-교량 간 상호작용

① 교량 등 선로 상부구조물이 두개의 교대에 걸쳐져 있는 단순구조 형식이거나, 또는 하나의 교대를 포함하는 상부구조를 가지거나, 혹은 레일신축이음장치(REJ)를 가지고 있거나 가지지 않는 복잡한 연속구조물인 경우 등의 모든 경우에 있어서, 장대레일에서 기인하는 교축방향 하중은 구조물과의 상호작용으로 복잡하게 분산되어진다. 이러한 하중들의 일부분은 다른 선로에 전달되어지며, 또한 교량 구조물은 다음과 같은 영향을 받을 수 있으므로 검토해야 한다.

가. 교량의 종방향 변위에 대한 궤도의 저항

나. 탄성받침 등 종방향 강성을 고려할 수 있는 특정한 형식의 받침에 의한 종방향 변위에 대한 상부구조의 저항

② 다음의 하중에 의한 영향은 복합적인 수평방향 거동을 유발하여 반드시 고려해야 한다.

가. 온도변화에 따른 레일과 구조물에서의 서로 다른 거동의 영향

나. 제동과 시동에 준용하는 수평하중의 영향

다. 다음 사항을 유도할 수 있는 수직하중에 의한 교량휨에 기인한 영향

(가) 받침 위의 상부구조 단부각변위

(나) 교량상부구조의 종방향 변위

(다) 레일에서의 추가 휨응력

③ 궤도에 추가되는 하중들은 레일, 체결구 등 궤도 구성요소의 특성과 함께 고려되어야 한다. 특히, 장대레일이 부설된 콘크리트궤도에서의 교량 변위 발생에 따른 체결구의 압상(Uplift) 및 압축에 대한 안정성을 검토해야 한다.

(5) 유지관리

① 유지관리를 위한 최소치인 유지관리 요구도를 제시하기 위하여 세부적인 설계과정 동안 유지관리에 대한 계획이 수립되어야 한다.

② 설계도서에는 유지관리를 위한 사전 고려사항 및 유지관리 시설이 반영되어야 한다.

1.4.3 기록

(1) 교량대장

① 교량대장은 유지관리, 금후의 계획, 각종 조사를 위하여 필요한 것으로 특별히 유의하여 정비하고 보관해야 한다.

② 교량대장에는 교량의 길이, 교량 폭, 설계하중(시방서명), 설계지진의 크기, 기초의 형식과 근입깊이, 지반조건, 주요부분의 구조도, 준공년월일, 기타 장래의 유지관리에 필요한 기재사항을 기재하여 이것을 보관해야 한다.

(2) 교명판

① 교량에는 교명판을 부착시킴을 기본으로 한다.

② 교명판에는 교량 명칭, 총연장, 교량 폭, 설계하중, 공사기간, 시행청, 설계자, 시공자, 책임감리원, 준공검사자 등을 기재해야 하며, 교량종류에 따른 교명판의 구체적인 제작요령과 부착위치는 시행청이 정한 바에 따른다.
