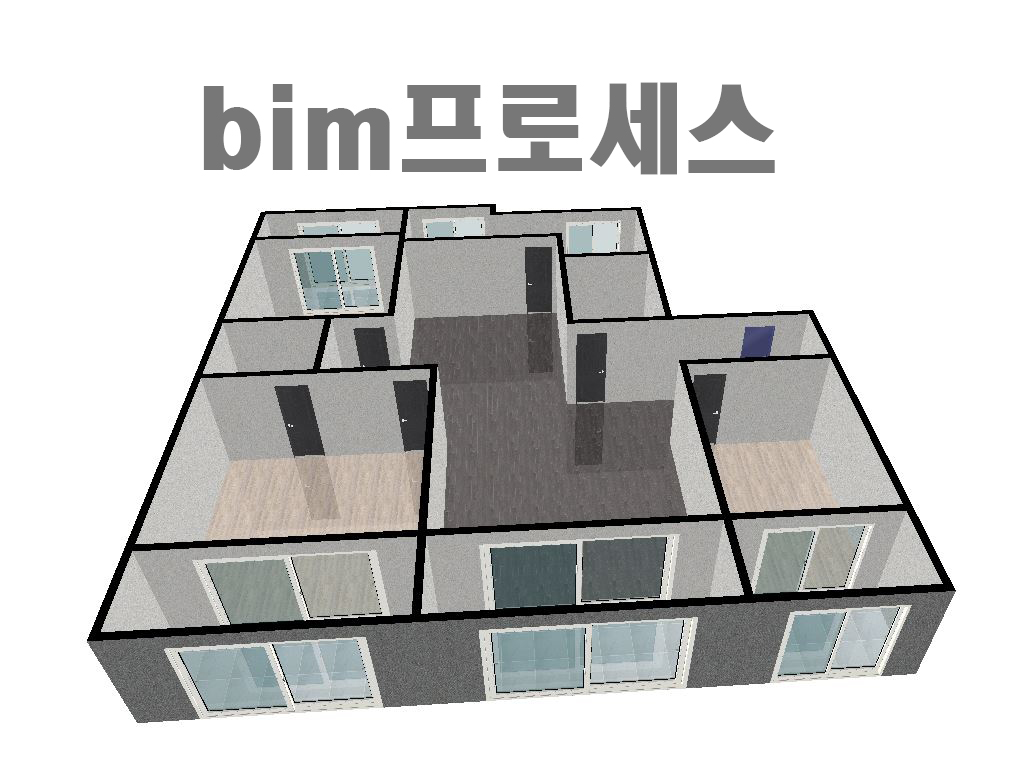

bim 프로세스
bim 프로세스
bim 정의
시공에 앞서 가상공간에서 여러가지 리스크를 확인하고 해소함으로써 최적화 된 시공 프로세스를 구현할수 있으며
컴퓨터의 소프트웨어와 하드웨어를 활용하여 다양한 분야의 참여자들과 협업을 통해 디자인 및 에너지 그리고 공간 창출등 여러가지 설계안을 최적화 할 수 있으며 유지 관리 단계에서는 에너지 비용 관리 등 다양한 측면에서 시설물 활용을 최적화하는 것에 목적을 둔 개념이다.
bim 설계단계 프로세스
공간모델을 이용한 실과 구역 별 면적 검토가 용의하며 중심선 또는 안목 치수 중심의 실과 구역
구역 실 면적을 산출 SPACE MODEL 부합하는지 여부 검토, SPACE MODEL 설계를 통한 공간 분리 활용과 여러사람이 같이 설계 협업 가능,
그리고 bim 구관을 통해 친환경 분석 가능하며 일조 및 에너지 분석을 통한 디자인 대안 검토 또한 가능하며 에너지 효율을 높이는 기능,특히 철골 부재를 설계 함으로써 철골 부재나 접합부 설계가 가능하며, CADEWA를 이용한 MEP BIM 분야에 3차원 설계 조정이 가능하다.
SUN LIGHT ANALYSIS 일조 분석 , SITE LAYOUT 배치계획 , FREEFORM OPTIMIZATION 비정형최적화 , CODE VALIDATION 법규 검토
SUSTAINABILITY(LEED) EVALUATION LEED 평가 , 4D CAD를 이용한 공정 계획 및 공사기간 적정성 검토 특수부위 시공순서 검토 ,
QUANTITY TAKE-OFF 물량산출 , COST ESTIMATION 견적 , 5D MODELING 5D 모델구축(Recipe 공법 , Methods 작업 ,Resources 자원 , Zones/Floors 위치정보 , Schedule 생성)
시공 bim
시공bim /BIG ROOM 협업
bim 모델을 보면서 참여자들간의 여러가지 시공 협의를 통해 복합 공종 간섭검토 대안검토 등을 할수 있는 공간 사용활용.(체육시설,캐노피 마감재 및 유리 외장재 협의 조정).
bim을 통한 가설 및 시공계획 활용에 유용 , 현장 울타리 , 보호막 , 크레인 호이스트 및 기타 장비와 자재의 위치를 3D와 2D 형식으로 저장 , 승인된 도면과 모델은 모바일 장비를 통해 현장에서도
접근 가능 , 현장 안전 계획 수립에 대한 승인 여부 제작 시간 단축을 통해 착공기간 단축, 4D BIM과 안전괸리 연계 가능. 측량기기로 사용되어온 토탈스테이션(Total Station)과 bim의 연계를 통해 현장에서 보다 쉽고 빠르게 설치위를 잡아내고 또 설치되 부재의 시공 오차를 확인할 수 있는 기술.
MEP부재 모듈러 시공에 활용된 RTS 레이아웃 프로세스 , 공기단축 및 비용절감 효과 뚜렷(BIM기반 COLLABORATION 통한 문제해결 , PREFABRICATION 증가 , DIGITAL LAYOUT 등을 이용한 시공과정 개선
건설 패러다임의 변화 건설 비지니스 방식 (bim +실무자 +린건설 프로세스)
bim 기반 시설유지관리 활용방안
유지관리단계 bim
bim은 현상정보 뿐만아니라 다양한 비형상 정보로 구성되어 있으며 설계와 시공 단계동안 수집된 정보들이 BIM를 통해 유지관리 단계에서도 다양한 분야에서 활용 될수 있음.
FMS (Facility Managment System) , BEMS (Building Energy Managment System)
방재 (Disaster) 계획 ,리모델링 및 철 거 , 자산운영 및 관리
디지털 트윈
시공의 진도 생산성 안정성 안전환경 , 이상징후 등 건설 리스크 관리 , 에너지 보안관리 등 최적화 이상징후 경고를 통한 리스크 대응 빅데이터 기반 분석 및 예측 가능
3D 스캐닝 데이터를 통한 노후설비 교체를 위한 구조 안전성 평가 및 개선사업 .(구조 보강부위 간섭검토)
화재 현장 3D 스탠 및 매핑용 파노라마 이미지 활용, 화재 깊이 분석 프로그램 개발 및 적용
