피뢰설비 피뢰방식

by 익스크롬 2021. 12. 20.
반응형

피뢰설비

낙뢰의 우려가 있는 건축물 또는 높이가 20M 이상의 건축물

1. 피뢰설비는 한국산업 표준이 정하는 피뢰 레벨 등급에 적합한 피뢰설비일 것. 다만 위험물 저장 및 처리시설에 설치하는 피뢰설비는 한국산업 표준이 정하는 피뢰시스템 레벨 I I 이상 이어야 한다.

2. 돌침 25CM 이상 돌출 설계하중에 견딜 수 있는 구조일 것

3. 피로 설비의 재료는 최소 단면적이 피복이 없는 동선을 기준으로 수뢰부 인하 도선 접지극 모두 50 mm2 이상

4. 측면 낙뢰를 방지하기 위하여 높이가 60m를 초과하는 건축물 등에는 지면에서 건축물 높이의 5/4가 되는 지점부터 상단 부분까지의 측면에 수뇌부를 설치할 것

5. 지표레벨에서 최상단부의 높이가 150m를 초과하는 건축물은 120m 지점부터 최상단 부분까지 측면에 수뇌부를 설치할 것.

6. 피뢰설비의 인하도선을 대신하여 철골조의 철골구조물과 철근 콘크리트조의 철근 구조체 등을 사용할 수 있으며 이때 전기적 연속성이 보장되어야 함.

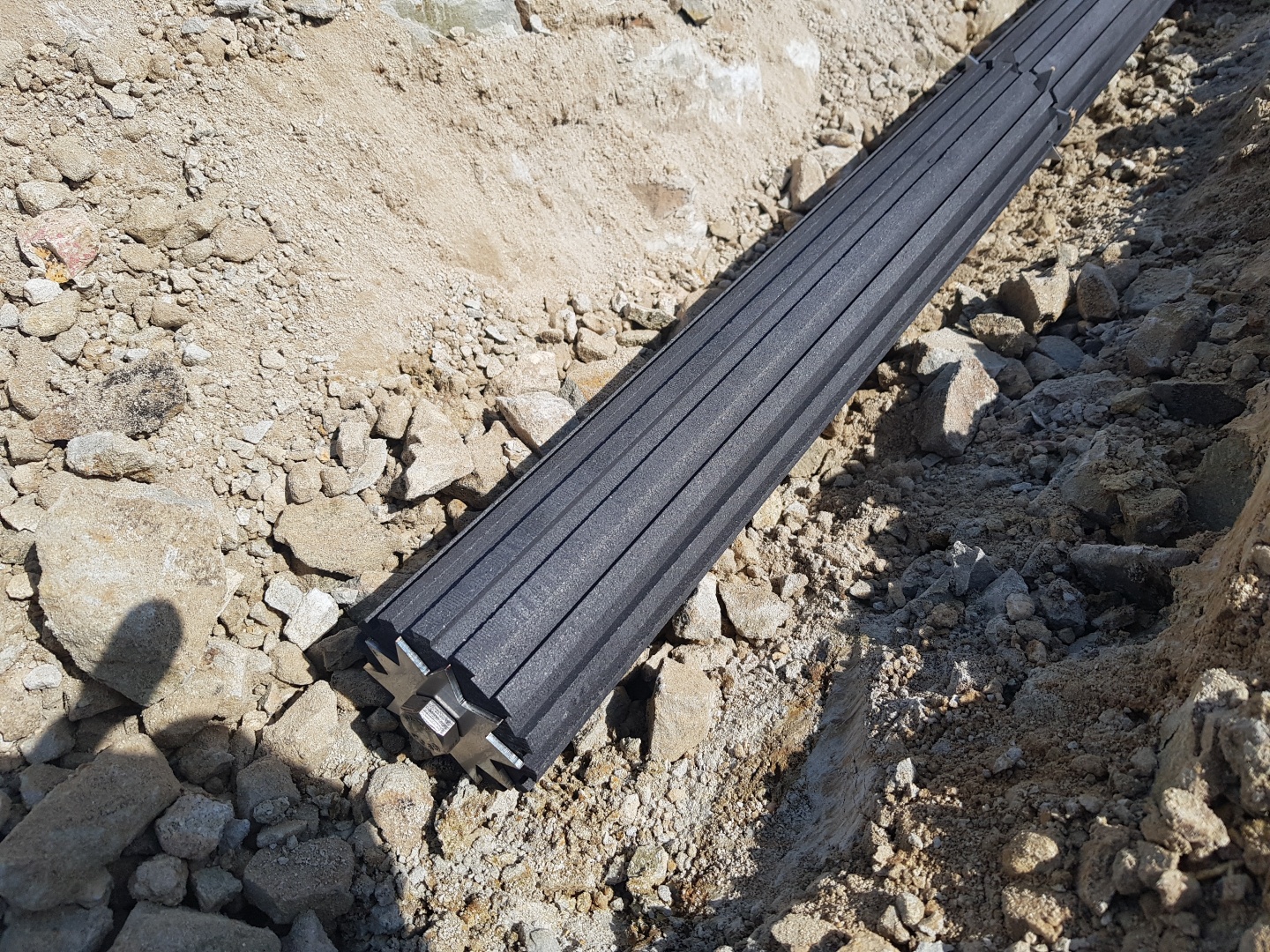

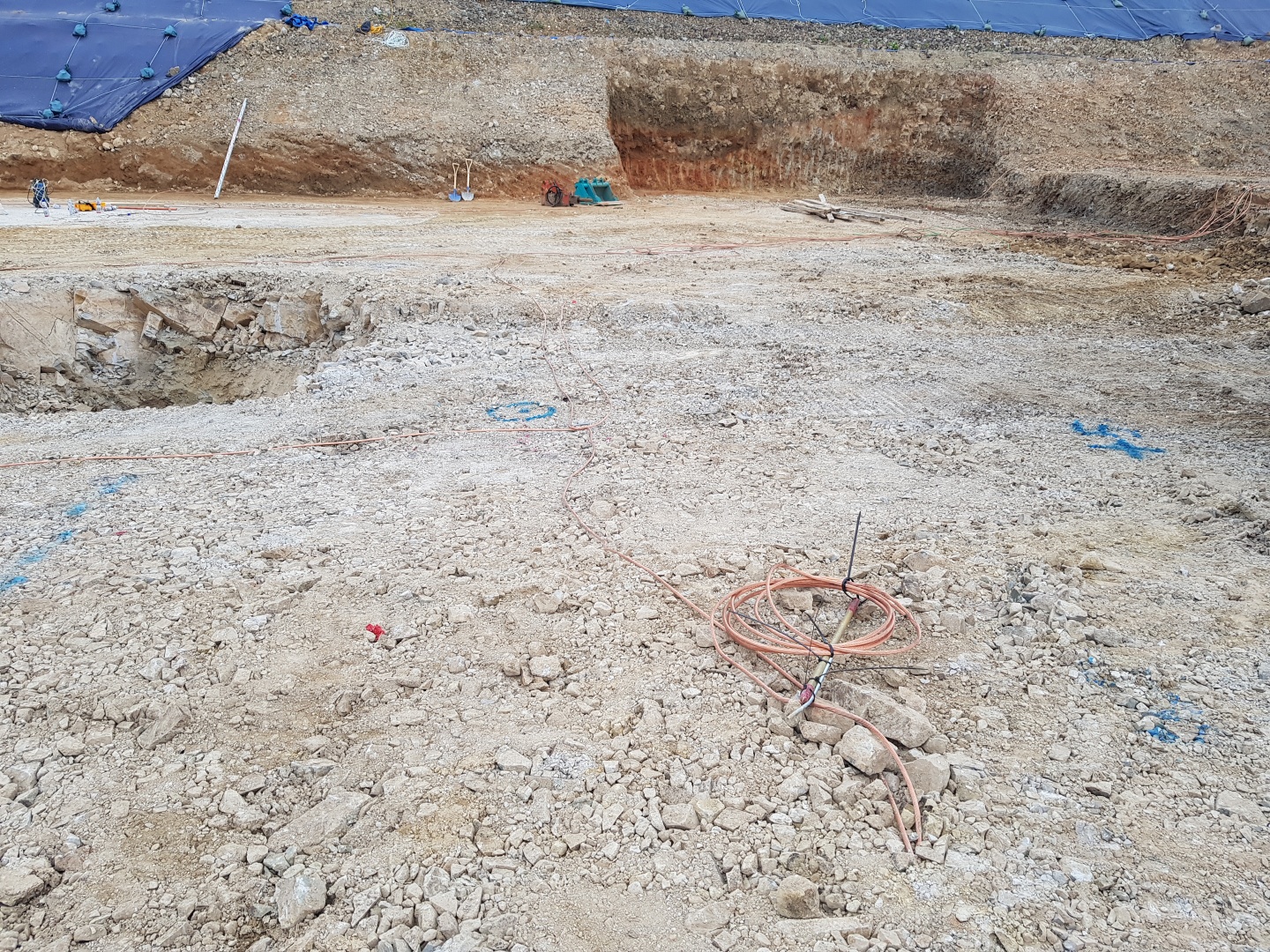

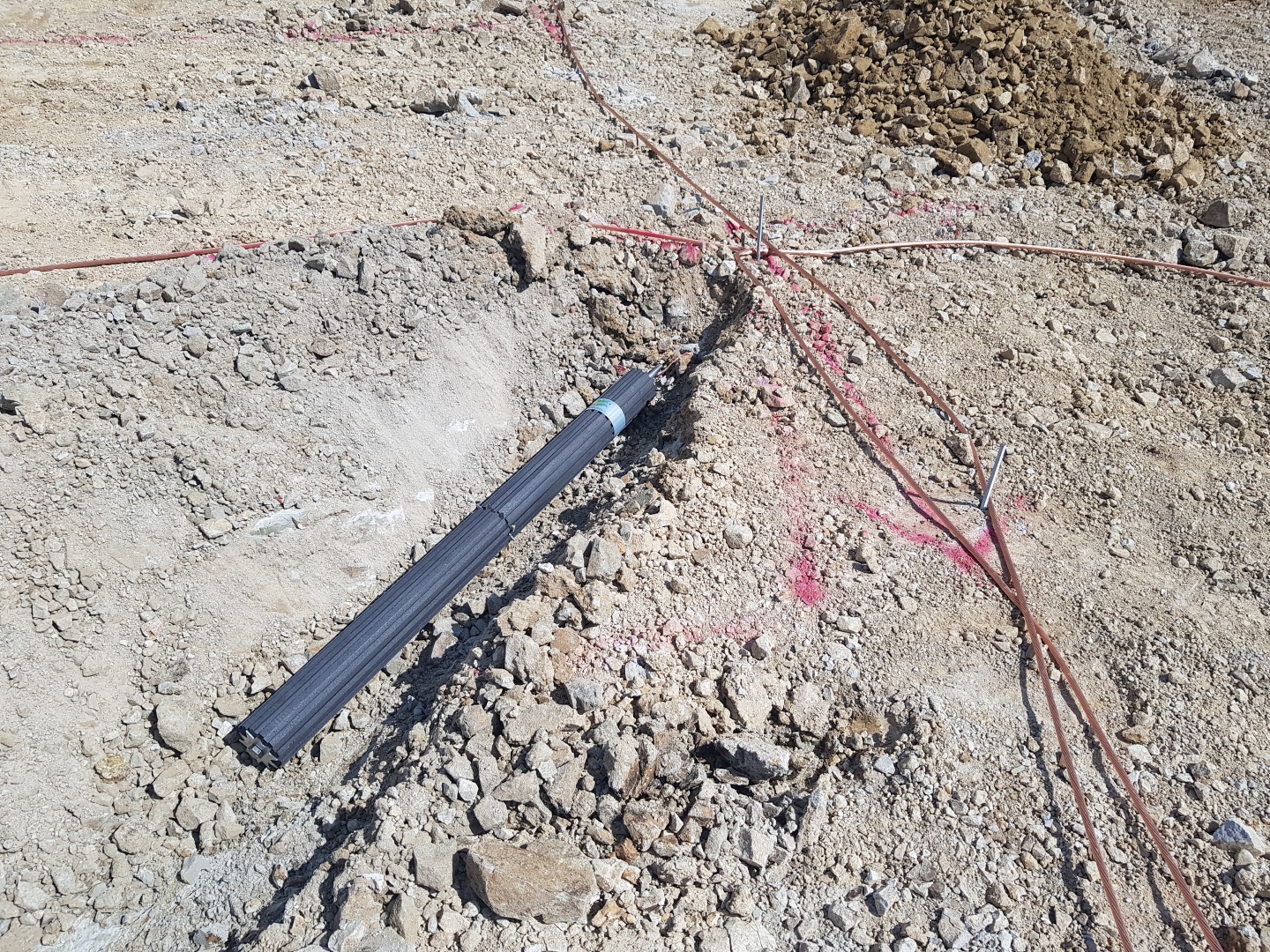

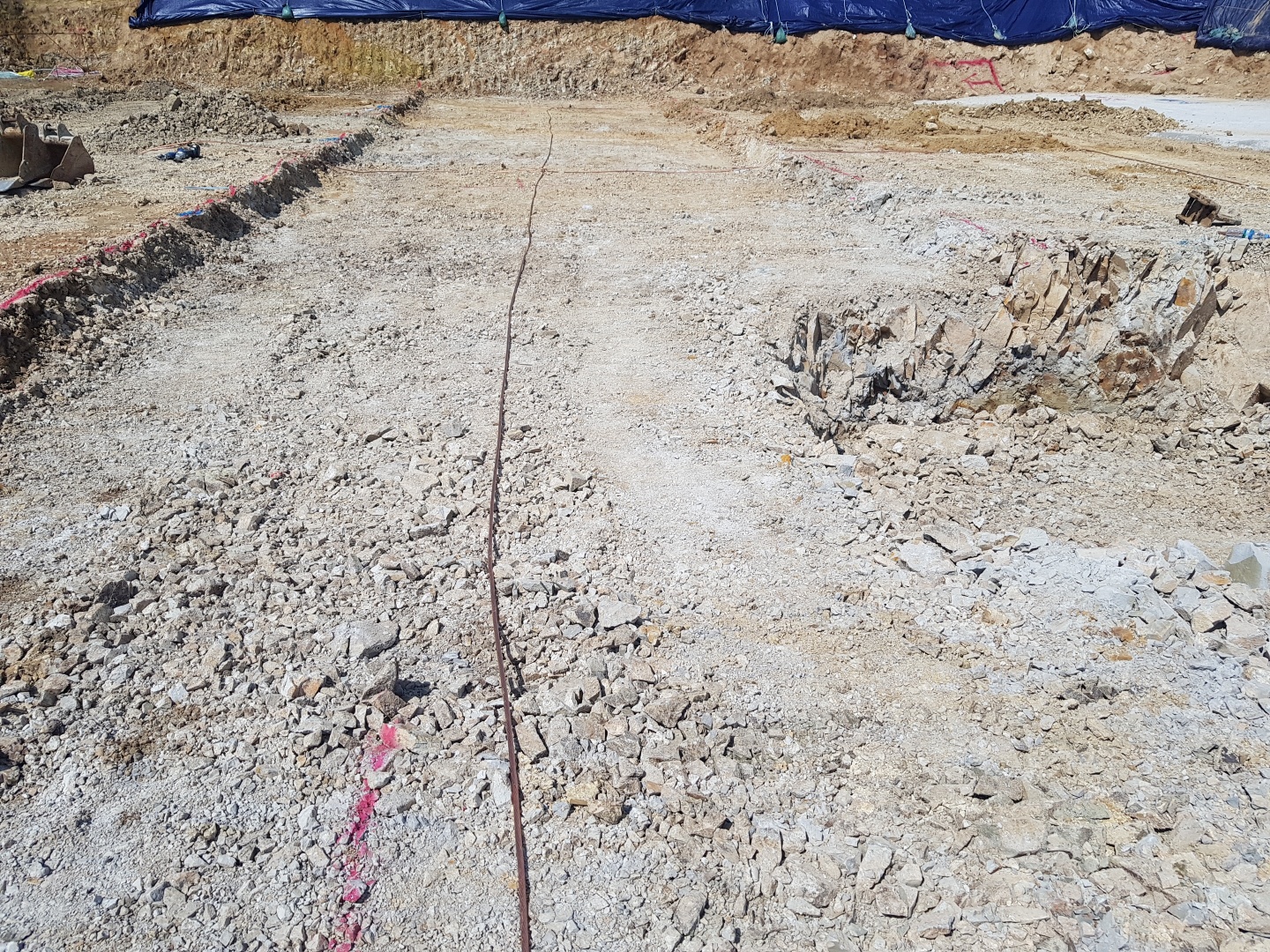

7. 접지는 환경오염을 일으킬 수 있는 시공방법이나 호학첨가물 등을 사용하지 않는다.

피뢰 방식

피뢰보호범위 산정방식: 회전 구체 법- 모든 경우 , 보호 각법 - 간단 건물  , 메시 법 - 표면이 평평할 때

1. 돌침(보통 보호) : 건축물 맨 윗부분으로부터 25cm 이상 돌출하여 설치함.

2. 가공지선(간이 보호) : 벼락으로부터 송전선을 보호하기 위하여 도체 위쪽에 도선과 평행하게 가설한 금속

3. 수평 도체 방식(증강 보호) :  보호 대상물 상부에 수평 도체를 가설하고 뇌격 전류를 흡인하는 방식

4. 케이지 방식(완전히 감싸는 방식)
