ALC 블록 (Autoclaved Lightweight Concrete)
ALC 블록 (Autoclaved Lightweight Concrete)
ALC는 강철제 탱크 속에 석회질 또는 규산질 원료와 발포제를 넣고 고온 고압하에서 15~16 시간 정도 양생하여 만든 다공질 경량기포 콘크리트를 총칭하여 A.L.C라고 한다. 종류에는 A.L.C 패널과 A.L.C 블록으로 나눌수 있다.
ALC 특징으로는 경량성 기건비중이 콘크리트에 비해 1/4 정도이다 단열성 또한 콘크리트에 비해 열전도율이 1/10 정도이다.
불연성 내화성 이뛰어나며 흡음성은 흡음률이 10~20%정도이다.
건조수축이 작고 균열발생이 적으며 흡수율이 높아 동해에 대한 방수 방습 처리가 필요하다.
시공은 비내력벽 시공시 공사에 적용하며 슬래브는 작업 전 청소를 하고 도면에 따라 바닥이 균일하지 않은 곳은 시멘트 모르타르로 수평을 맞춘다. 블록벽체의 개구부와 개구부 사이는 60CM이상으로 한다. 창호 공사를 할 경우는 인방보를 설치하는 것이 좋으나 개구부 폭이 90CM미만인 경우는 인방보를 설치하지 않아도 별 문제는 없다.

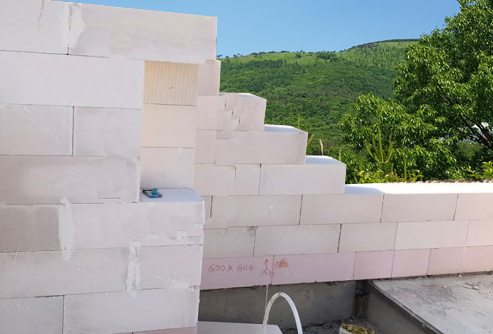

A.L.C 블록 쌓기 시 주의 사항
첫번째 슬래브나 방습턱 위에 고름 모르타르를 10~20MM두께로 깐 후 첫 단 블록을 올려 톻고 고무 망치 등을 이용하여 수평을 잡는다. 두번째는 블록의 제작 치수 중 높이에 대한 편차가 규정한 높이에 허용오차 범위 1mm , -3mm를 초과하는 경우 인접 블록과 높이 편차를 맞춘 후 쌓기 모르타르를 사용하여 조적을 한다.
세번째는 쌓기 모르타르는 블록의 두께와 동일한 폭을 잦는 전용 흙손을 사용하여 바른다. 또한 시공시 흘러나온 모르타르틑 경화 되기 전에 빨리 긁어낸다.
네번째 줄눈의 두께는 1~3mm 정도로 한다. 다섯번째는 블록 상 하단의 겹침길이는 블록길이의 1/3~1/2을 원칙으로 하고 100mm이상으로 한다. 여섯번째는 블록은 각 부분이 가급적 균등한 높이로 쌓아가며 1일 쌓기 높이는 1.8m 를 표준으로 하고 최대 2.4 m이내로 한다. 일곱번째는 연속되는 벽면의 일부를 트이게 하여 나중 쌓기로 할때 에는 그 부분을 층단 떼어쌓기로 하는 것이 좋다. 여들번때는 모서리 및 교차부 쌓기를 원칙으로 하여 통줄눈이 생기지 않도록 한다 . 직각으로 만나는 벽체 한편을 나중쌓을 때에는 층단 쌓기로 하여 부득이한 경우 담당원의 승인을 얻어 층단으로 켜거름 들여쌓기로 하거나 이음 보강 철물을 사용한다. 아홉번째는 콘크리트 구조체와 블록벽이 만나는 부분에 대해서는 접합철물을 사용하여 보강하는 것을 원칙으로 한다. 열번째는 상부구조체와 접하는 부위는 구조체의 처짐을 충분히 견딜 수 있고, 상부 구조체로 부터 힘이 전달 되지 않는 충전재로 밀실하게 채운다. 열한번째는 공간쌓기의 경우 공사시방 또는 도면에서 규정한 사항이 없으면 바깥쪽을 주벽체로 하고 내부공간은 50~90mm정도로 하고, 수평거리는 900mm, 수직거리는 600mm마다 철물연결재로 긴결시킨다.
열두번째는 신축줄눈을 총한 열손실 방지 방음성능 및 내화성능의 확보가 요구될 경우에는 암면 등의광물 섬유를 채워 넣고 실란트 또는 내화용 줄눈재로 충전한다. 열세번째는 블록 구조의 표면은 필요한 경우 집중하중 또는 마모에 대하여 보호한다. 열네번째는 블록의 절단은 전용 톱을 사용하여 정확하게 절단하며 접착면이나 노출면이 평활하도록 한다.
방수 빛 방습
첫번째는 지표면의 습기가 블록벽체에 영향을 줄수 있는 최하층 바닥 위에 첫 단 블록을 쌓을 때는 바닥에 아스팔트 펠트 등과 같이 방수 성능이 우수한 모르타르와 접착력이 좋은 재료를 사용하여 벽두께와 같은 폭으로 방습층을 설치한다. 두번째 상시 물과 접하는 부분에는 방수턱을 설치한다. 세번째 시멘트 액체방수를 사용할 경우 위약부위 또는 균열발생의 우려가 있는 부위에는 부분적으로도 도막방수를 추가 시공하도록 한다. 네번째 창문틀은 외부벽면과 동일 선상 또는 외부로 돌출되게 시공하고 접합부는 실란트로 마무리 한다. 다섯 창물틀을 외부 벽면에서 들여 설치할 경우에는 창대석 플래싱을 설치하고 접하부는 실란트로 마무리한다.
