구조도면을 보면 SL. DL ,GH , AD 먼지 EL 이 무슨 의미 인지 궁금해 하는 분을 위해 준비 했습니다.

첫 번째 SL은Structural level 구글 번역하면 구조 수준 이라고 나옵니다.

구조체 레벨입니다

두 번째는 GL (Ground level) 현재 자연 상태의 지반 높이를 말합니다.

세 번째로는 EL(Elevation level) 측량 했을 때의 레벨 값을 의미합니다 어떤 지점의 레벨 값 또는 측량 했을 때의 결과 레벨 값을 의미합니다.

G.H(Ground Height) - 대지의 고도를 나타냅니다.

기준점을 1층 바닥을 할지 아니면 1층 바닥 마감선으로 할지는 설계기준을 따로 정하면 됩니다. 통상 GL을 기준점 0으로 정합니다.

1층 바닥레벨이 지면에서 GL:EL+68.65 1층 바닥 마감선 EL 68.75 또는 1FL: GL +100이라고 표기합니다.

아래에 단면 도면을 보시면 GL 기준이 EL +68.65 이며 1층 바닥 마감 높이가 FL+68.75로 표기 된 것을 알 수 있습니다.

전기설비에서 표시되는 전기배관 표기는 EPS(ELECTRICAL POWER SYSTEM)로

표기를 하는데 전등 전력을 위한 강전배관 과 텔레비전 전화기 통신을 위한 약전 배관들이 들어 갑니다.그리고 DA는 지하층에 실에서 환기를 목적으로 만드는 외기와 접하는 공간을 말합니다.

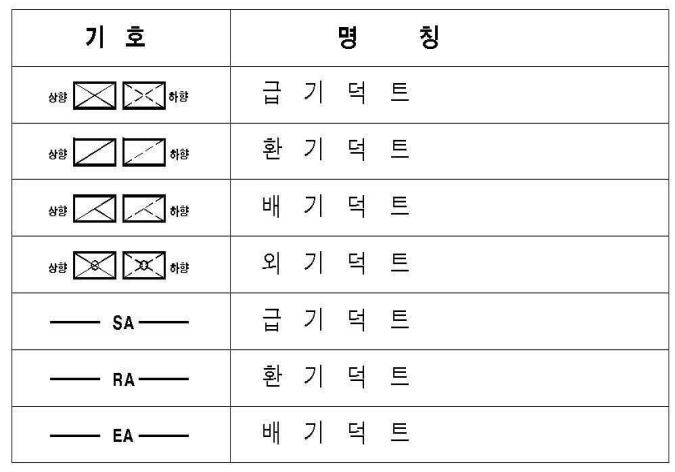

그리고 AD(AIR DUCT)

S.T(SMOKE TOWER)

는 지하층 등의 실에 환기를 목적으로 만드는 외기와 접하는 공간을 의미합니다.

PS는(PIPE SHAFT), PD (PIPE DUCT)기계설비배관 수직으로 최상층으로 올라가는 주관을 위한 공간이며 각 층에서는 지관으로 배관이 됩니다.

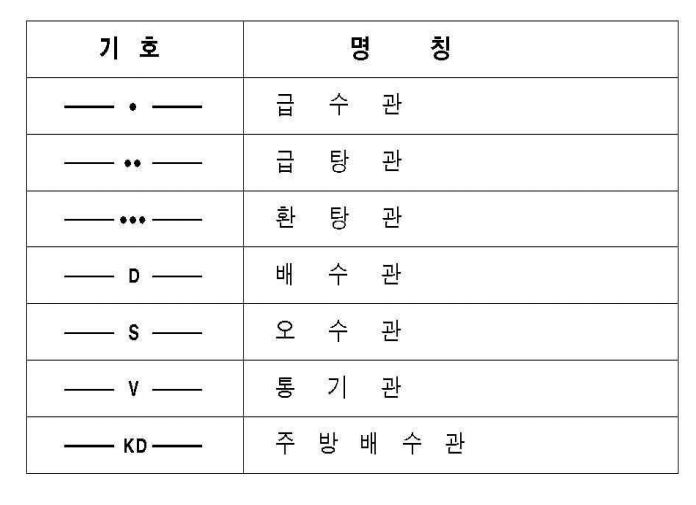

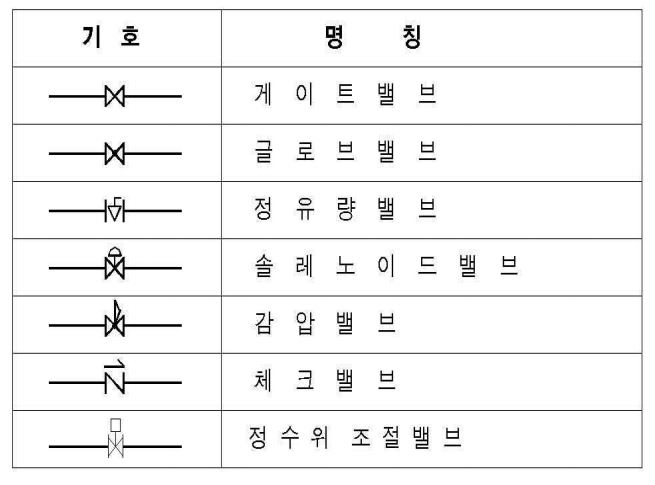

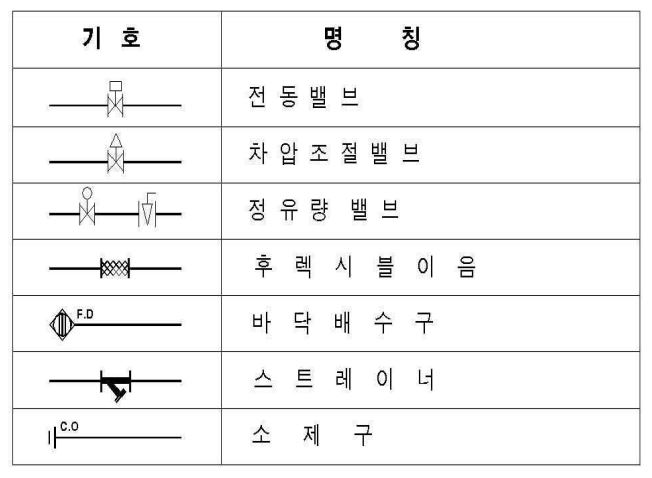

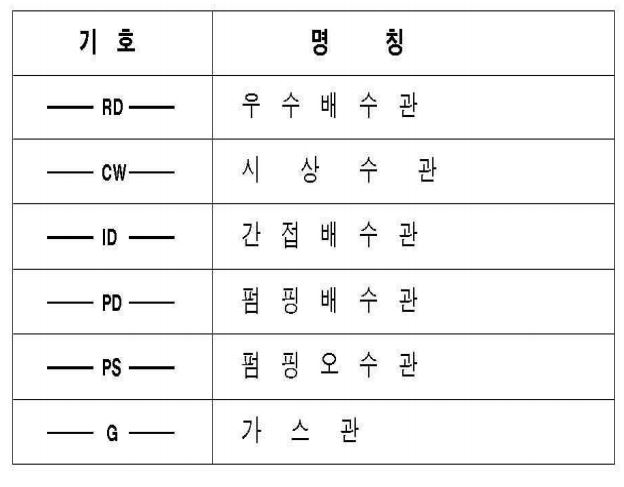

HWS는 온수 공급관 ,HWR 온수환수관 , MTWS 중 온수공급관 , MTWR 중온수환수솬 ,----E-----팽창관 , RG 냉매가스관, RL 냉매액관,

그리고 THK 는 THICKNESS

약자 두께라는 뜻입니다. mm로 표기 됩니다.

PE 폴리에틸렌 필름을 의미합니다. PE 필름을 시공하는 이유는 바닥을 통해 올라오는 습기를 차단하는 용도로 사용되고 있습니다 흙위에 버림 콘크리트를 타설한다면 콘크리트의 수분이 흙바닥에 스며들어 콘크리트의 강도를 저하시켜 양생을 잘되지 않습니다.
