건축 방수 시공계획서 [돈버는 인테리어]

by 익스크롬 2022. 3. 14.
반응형

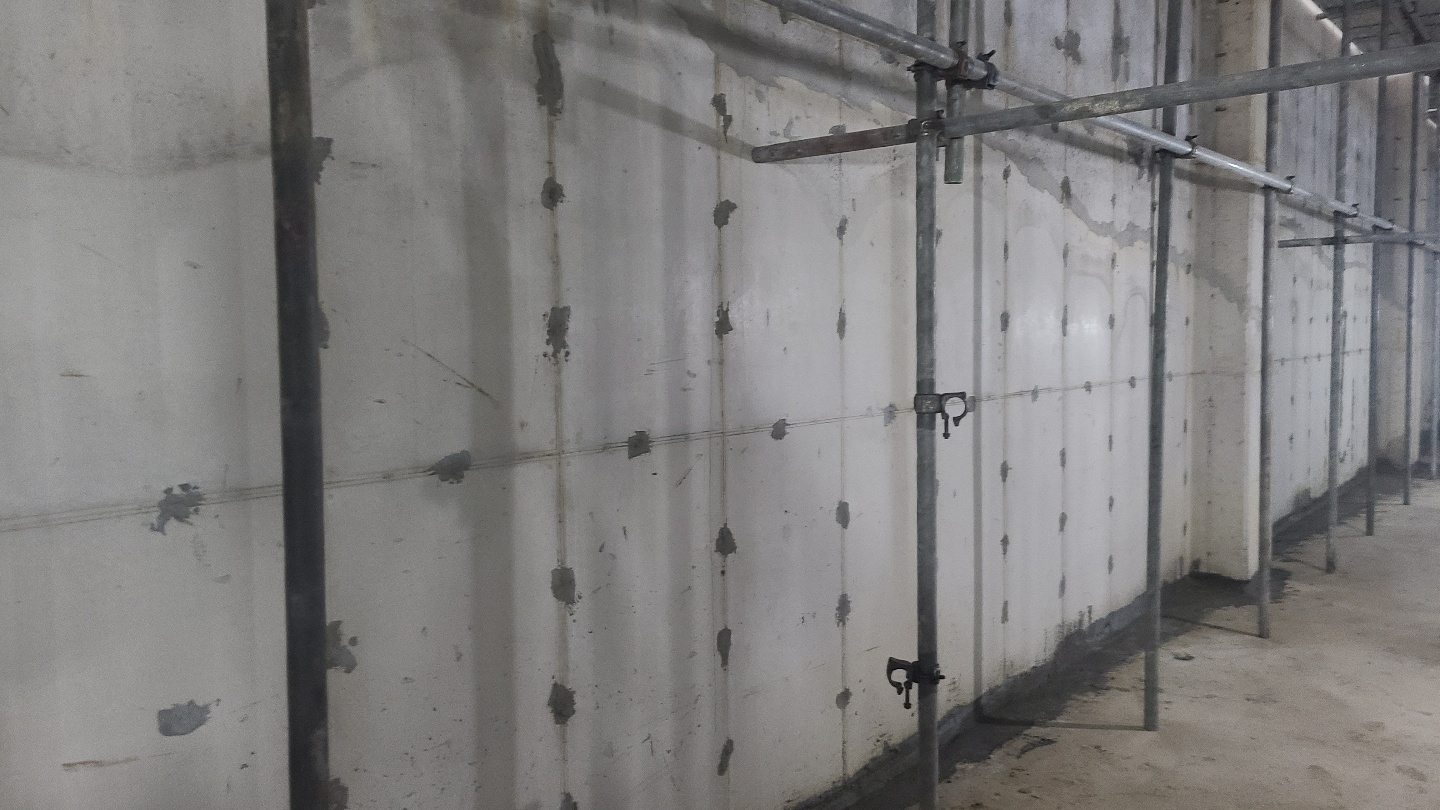

침투식 액체 방수

방수 시공계획서는 마지막 부분에서 다운로드가능하도록 되어있어요(글 끝부분)

1. 적용범위

이 표준은 0  0 신축공사 현장에서 시공하는 건축물의

   침투식 액체방수 공사의 시공표준에 대하여 규정한다.

2. 목표품질

   1) 바닥의 물매는 물고임이나 역구배가 생기지 않아야한다.

2) 시공부위에 갈라짐, 돌기물, 들뜸, 레이턴스,

기름때가 없어야한다.

3) 담수 시 누수가 없어야 한다.

3. 사용자재

1) 시멘트 : 시멘트는 KS L 5201(포틀랜드 시멘트)의

규정에 합격하는 1종 보통 포틀랜드 시멘트를 사용한다.

  2) 모래 : 모래는 양질의 것으로 유해양의 철분,

염분, 진흙, 먼지 및 유기불순물을 함유하지 않고

바름두께에 지장을 주지 않는 범위 내에서 입도가

큰 것을 사용한다.

3) 물 : 청정하고 유해 함유량의 염분, 철분,

이온 및 유기물 등이 포함되지 않은 수돗물을 사용한다.

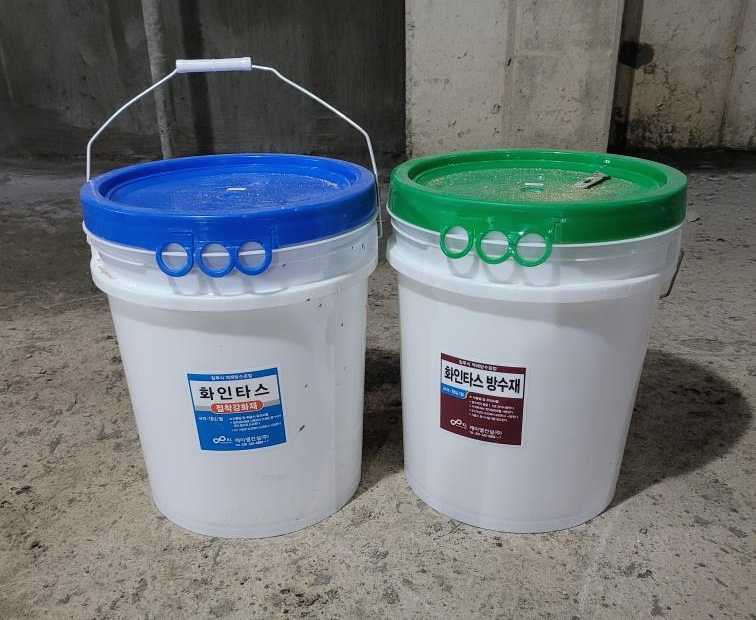

   4) 방수재 : 방수재는 KS F 4925(건축용 시멘트 방수제 시험방법),

KS L 5103 (길모아 침에  의한 시멘트의 응결시간 시험방법)에

의한 시험결과가 다음표에 표기된 것 이상의  성능을

가질 수 있는 것 이어야 한다.

                  구조물의 내수/내구성을 높이고 모체에 침투

및 액체방수기능을 복합적으  발휘하는

방수재를 담당원의 승인을 얻어 사용한다.

성능항목 품 질 응결시간 1시간 후에 시작하여

10시간 이내에 종결할 것 안 정 성 침수법에

의한 시험으로 균열 또는 비틀림이 없을 것 강도

방수제를 혼입하지 않은 콘크리트 또는 모르타르에

비하여 콘크리트에서 85% 이상, 모르타르에서

70%이상의 강도를 가져야 할 것 흡 수 비 흡수비

[방수제를 혼입한 것의 흡수량(g)/방수제를

혼입하지 않은 것의 흡수량(g)]는 0.7 이하여야

할 것 투 수 비 투수비[방수제를 혼입한 것의

투수량(g)/방수제를 혼입하지 않은 것의

투수량(g)]는 0.7 이하여야 할 것 부착강도

 0.80 N/㎟ 이상일 것

4. 사용장비(도구) 쇠흙손, 로라, 방수비, 망치, 정

5. 작업순서, 방법 및 조건

5.1 준비작업

1) 콘크리트 모체에 철사, 못, 나사조각등 불순물을

제거하고 깨끗이 청소하여야 한다.

     2) 콘크리트 이어친 부위 및 균열은 V컷팅후

방수몰탈로 보강 작업하여 구체면과 균일하게한다.

     3) 각종 쪼인트 부위 또는 파이프 주위는 별도

실링제로 사전 도포 및 보강 작업을 한다.

  5.2 본 작업

1) 방수 바탕면  깨끗이 청소된 바탕면에

충분히 물을 뿌려 모체를 습윤 시킨다.





2) 침투액 도포

        침투식액체방수재를 지정된 배합비로

물과 혼합하여 도표한다.

     2-2) 방수접착강화액 도포 (벽체면일때)

           바탕면과의 접착성을 증대시키기 위해

벽체부위에 한대 도포한다.

            방수접착강화재에 시멘트 와 모래를 일정비율로

묽게 배합하여 롤라 또는 방수비로 도로

     3) 침투식방수 페이스트 바름 바탕정리가 완료되면 시멘트,

물, 침투식방수액을 묽게 혼합하여 방수비 또는 분사기로 고르게

           도포한다.

     4) 침투방수용액 도포 물에 침투식방수제를 넣어 희석 또는

용해한 침투식방수용액을 페이스트 층 위에 도포한다.

     5) 침투식방수 페이스트 덧 바름

3)항목의 침투식 방수 페이스트를 덧바른다

 5) 침투식방수몰탈 바름  시멘트, 모래, 물,

침투식방수액을 혼합하여 침투식방수몰탈를 소정의 두께가 되도록 바름

   5.3 시공부위

1) 지하실바닥, 벽, 욕실, 발코니, 다용도실 등 액체방수로 시공한다.

      2) 화장실, 발코니, 옥상 트렌치는 액체방수 후 담수시험한다.

  5.4 이

       매설철물, 배관주위 드레인 주위의 방수 이음에 주의한다.

   5.5 구석, 모서리 및 굴곡부 등  -

치켜올림 부분에는 침투식방수 페이스트를 1회이상 도포한다.

        - 각 공정의 이어 바르기 겹침폭은 100mm 이상으로 한다.

       - 구석, 모서리 및 굴곡부는 침투식 방수 페이스트를

3회이상 중첩 되도록 시공한다.

  5.6 양     생매공종 작업후 적당한 양생 상태를

유지하면서 후속작업을 한다.

  5.7 마무리 작업

    1) 담수시험 시 담수깊이는 75㎜이상, 72시간 이상

유지 담당자 승인 득한 후 후공정인계

    2) 방수공사 중 또는 그 전후에는 기온, 일사에

주의하고 급격한 영향을 받지 않게 보양한다.

     3) 방수공사 완료후 그 위를 보행하거나 기물을

적재하지 말고 또한 충격, 진동을 주지 않아야한다.

      4) 공사완료시 남은 자재를 수거하고 청소의

뒷정리를 한다. 6. 검사 및 시험    검사 및

시험은 현장별로 검사 및 시험 계획서에 따른다.


7. 작업시 주의사항

  1) 시멘트, 모래는 미장공사용 시멘트,

모래와 동등한 것을 사용하되 방수성능의 저하를

초래 할 수 있는 유기물사 염가루의 물질이 포함되어

있지 않은 것을 사용하여야 한다.

2) 방수층의 끝은 모체에 확실히 밀착시키고,

금이 가거나 들뜨지 않게한다.

3) 서열기, 한냉기의 시공은 가능한 한 피하고,

특히 2°C 이하일 때는 시공을 중지한다.

8. 인수 인계 상황   공사 담당(작업반장)은 시공 완료후

고객이나 후공정의 작업 반장에게 현장양식에

의한 인수 인계서에 선공정의 문제점,

주의점, 시공변경된 사항을 기록하여 인수 인계한다.

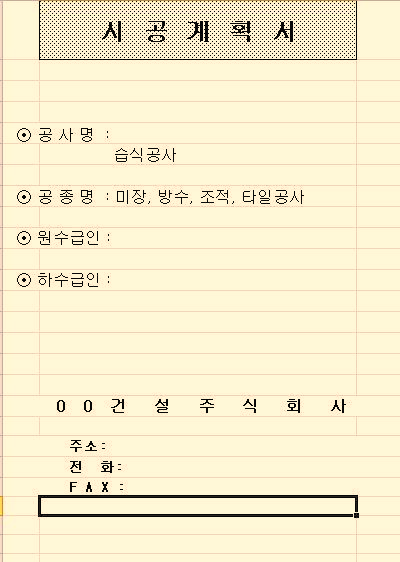

미장,방수,조적,타일공사 시공계획서.xls
0.46MB
