수직응력(축방향응력) ,전단응력 ,흠응력

 ,비틀림응력,온도응력



응력- 재료에 하중을 가할 때 내부에

생기는 단위면적당 내력으로, 하중과

크기가 같고, 방향이 반대이다.

인장응력 -부재를 잡아당겨 늘어나게

하는 하중에 대한 으력이다.

압축응력- 부재를 눌러서 압축하는

하중에 대한 을력이다.

전단응력- 부재의 단면에 평행하게

서로 반대 방향으로 가해지는 하중에 대한

응력으로 재료를 직각으로 자를 때 작용한다.

휨응력- 부재를 구부려 휘어지게

하는 하중에 대한 응력이다.

비틀림응력- 부재를 비틀어지게

하는 하중에 대한 응력이다.

온도응력- 온도의 상승 하강에 따른

부재의 팽창 수축에 저항하는 응력이다.

정보 자료방 바로가기



변형도(Strain)

변형도- 외력에 의해 재료가 변형된 정도를

정량화한 것으로, 단위길이에 대한 변형량의 값이다.

축방향 변형도, 횡방향변형도. 던단응력에의한 변형도.

포아송비-축방향에 하중을 가하여 재료가 인장 떠는

압축될 때 그방향과 수직인 회방향에도

변형이 생기는데 이때의 회방향 변형도와 축방향

변형도의 비를 말한다. 포아송수는 포아송비의 역수이다.

응려과 변형도의 관계도- 재료의 압축

또는 인장시험을 통해 응력과

변형의 관계를 나타낸 곡선

비례한계점-응력과 변형률이 비례하는

구간의 한계점이다, 훅의 법칙이

적용되는 범위의 한계점이다.

탄성한계점- 응력을 제거하였을때

잔류변형 없이 원형으로 되돌아오는 경계점이다

상위항복점 -응력에 의해 소성

변형이 시작되는 경계점이다

하위항복점-상위항복점에서 하강한 응력이

최저인 시점이다. 이때의 강도를 항복강도라 한다.

최대강도점- 재료가 저항할 수 있는 최대

응력의 한계점이다.

이때의 강도를 인장강도라 한다.

파괴가도점- 응력에 의해 재료가 파괴되는 시점이다.

변형도 경화(strain hardening)

-변형이 늘어남에 따라 변형에 대한 저항이

증대하는 것을 말한다, 변형도 경화영역은 응력-

변형도 곳선에서 소성영역 이후에 변형도의 증가에

따라 응력이 비선형적으로 증가되는 영역을 말한다.

바우싱거 효과(baushing's effect)

-하중을 가해 소성상태에 들어선 재료에 반대

방향으로 하중을 가할 경우, 최초의 하중을 가하지

않았을 경우의 재료보다 현저히 낮은

항복점을 보이는 현상이다.

훅의 법칙

탄성한도 내에서의 응력은 변형도에 비례한다는 법칙이다.

탄성계수가 비례상수로 사용된다

온도응력-

양단이 고정된 부재에 온도변화가 발생할때

부재에 발생하는 으력을 말한다.

온도응력=단성계수* 열팽창계수*온도변화

안전율<safety factor>

안전율은 제료가 받을 수 있는 최대 응력과

허용응력의 비를 말한다.

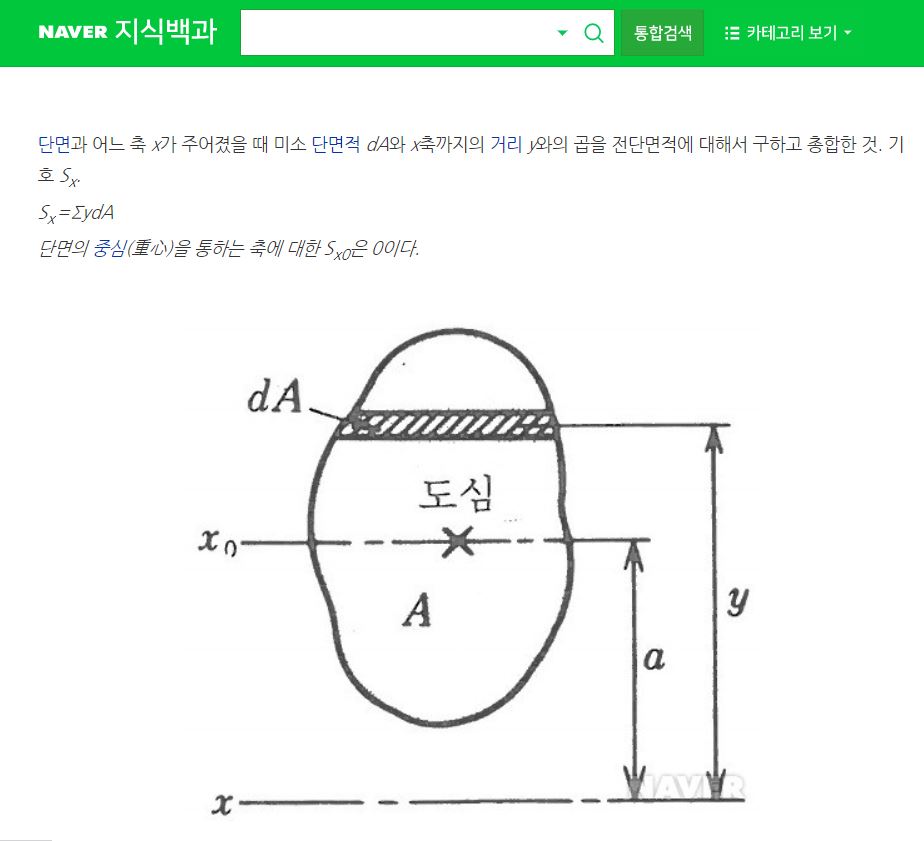

단면1차모멘트-미소면적dA에 X축 또는Y축까지의

거를 곱하고, 전체 면적에 걸쳐 적분한 값을 말한다.

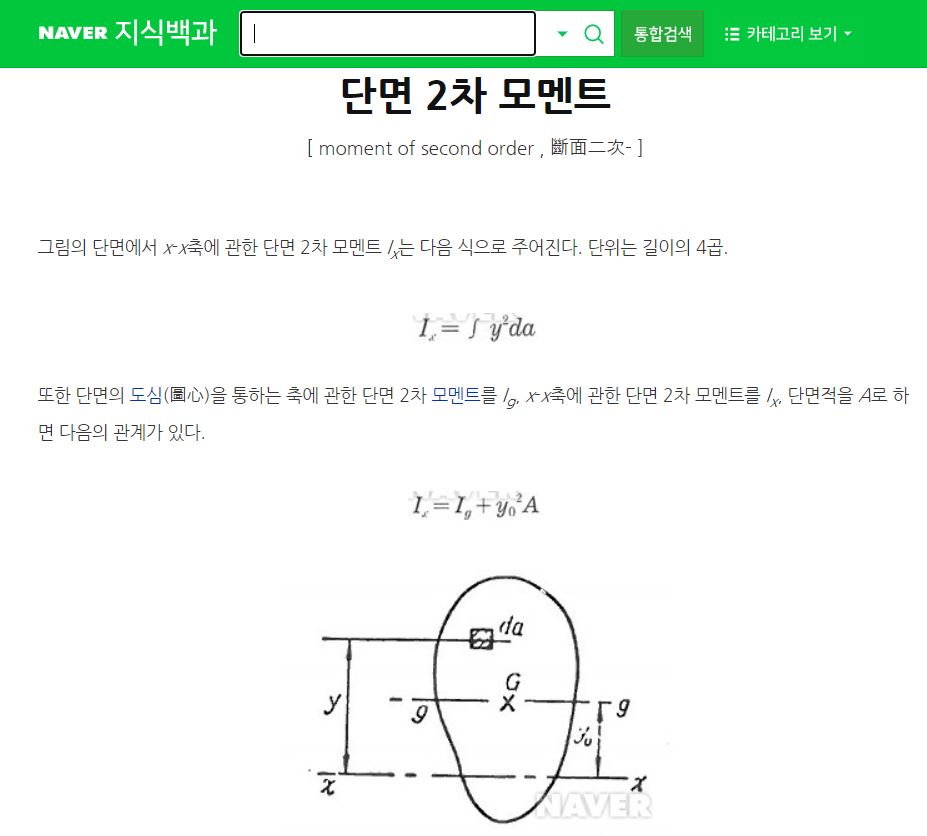

단면 2차모멘트- 미소면적da에 x축 또는 y축까지의

거리의 제곱을 곱하고, 전체 면적에 걸쳐 적분한 값이다.
