철골구조

철골구조-형강 및 강판 등을

용접, 볼트, 리벳 등으로 조립하여

골조를 구성하는 구조이며 대규모

고층 건축물이나 큰 사이간이 필요한

장스팬 구조에 적합한 구조이다.

철골구조의 특징은 내구적이고

수평력에 강하며 내진적이다.

강도가 커켜 경량화 할수 있는 장점이 있다.

추운 겨울 기온의 영향을 거의 받지 않고,

해치 및 수리가 쉬운 편이다.

단점으로는 고열에 야하며 내화피복이

필요하다는 점, 단면에 비해 부재가

세장하므로 좌굴하기 쉽다.

정밀한 가공이 요구된다는 점,

그리고 철의 특성상 부식이 발생할 수 있다는 점.

철골공사 가공과 조립

철골은 공장에서 가공되어서 나오는

과정을 간단하게 설명하면 원척도

작성을 하고 본뜨기 ,변형을 바로

잡고 그리고 금ㅇ매김을 하고

절단 구멍뚫기 ,가조립,본조립, 검사 하고

녹막이칠하고 운반순으로 진행을한다.



절단이나 구멍뚫기는  철골구조에서

가장중요한 부분이라 생각되는데 .....

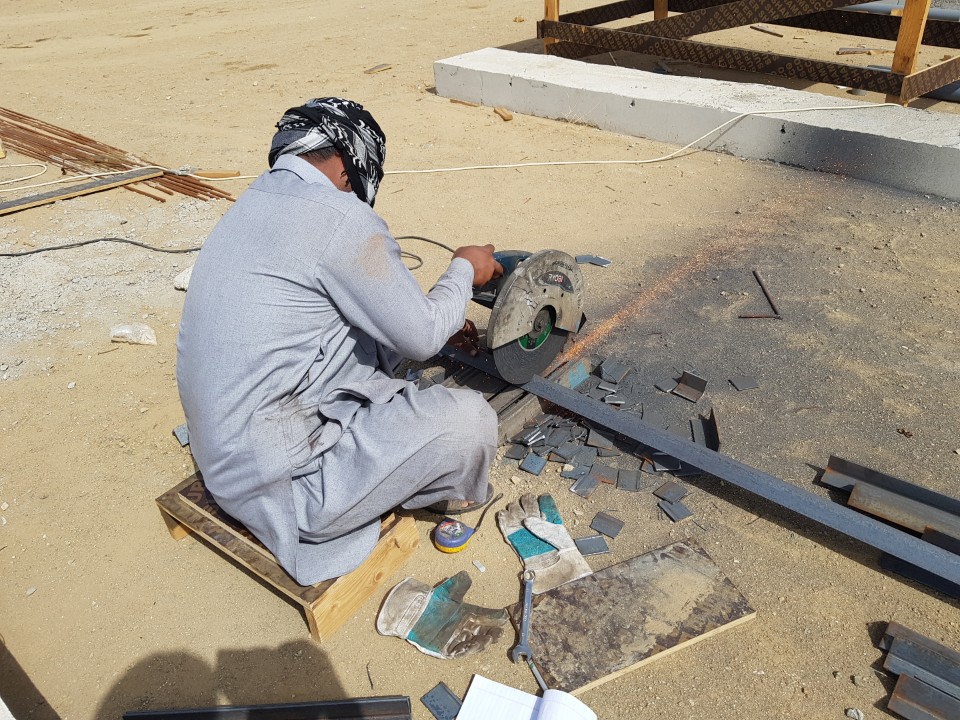

전단방법에는 #기계절단방법이

있고 가스절단이 있다,

기계절단은 샤링기 (절단), 톱, #폴리쿠션

등으로 절단을 하고 가스절단은 산소

또는 아세틸렌의 고압산소의 압력을

이용해서 절단을한다 설비가 간단하여

작업공구를 가지고 다니기

편리하다고 할수 있다 톱절단에

비하면 작업속도나 모양이 자유롭게

나오는 편이고 절단면이 거치고

절단면에서 3m가량 용융대면서 변질되는

것이 특징이다,#전기절단은 플라즈마 절단기,

아크 절단기 등으로 절단한다.

얇은 철판 정밀부붐 등을 절단하는데

주로 사용을한다. #구멍뚫기는 소정의

지름으로 정확히 뚫고 드릴 및 리머로

마무리해야 한다.

판 두께 10mm이하는 강재로

눌러뚫기로 뚫을 수 있다.

앤드탭

스캘럽

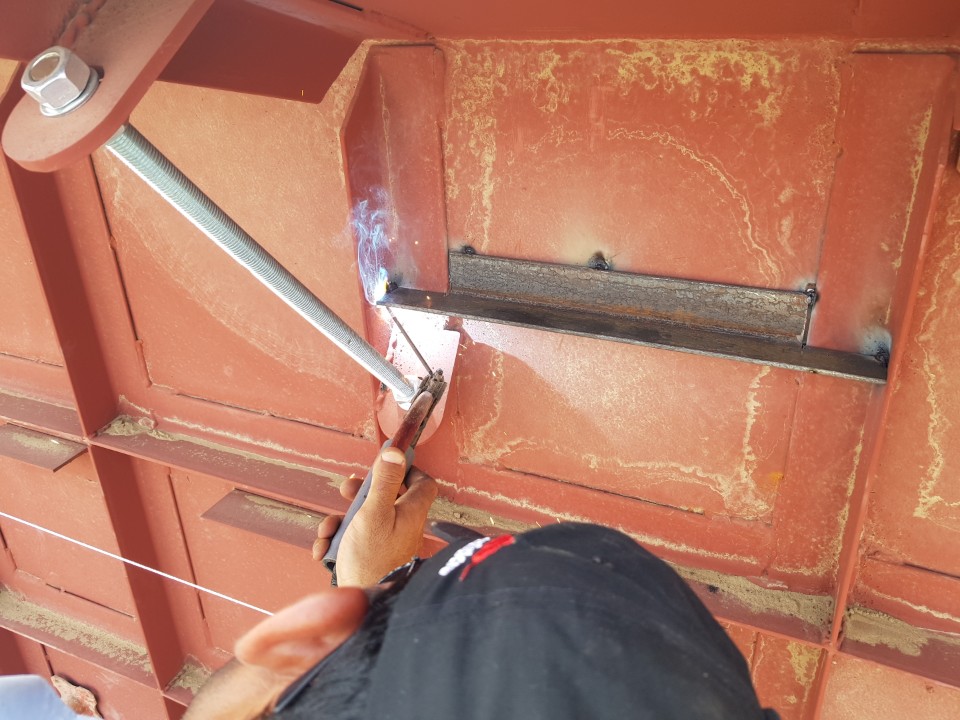

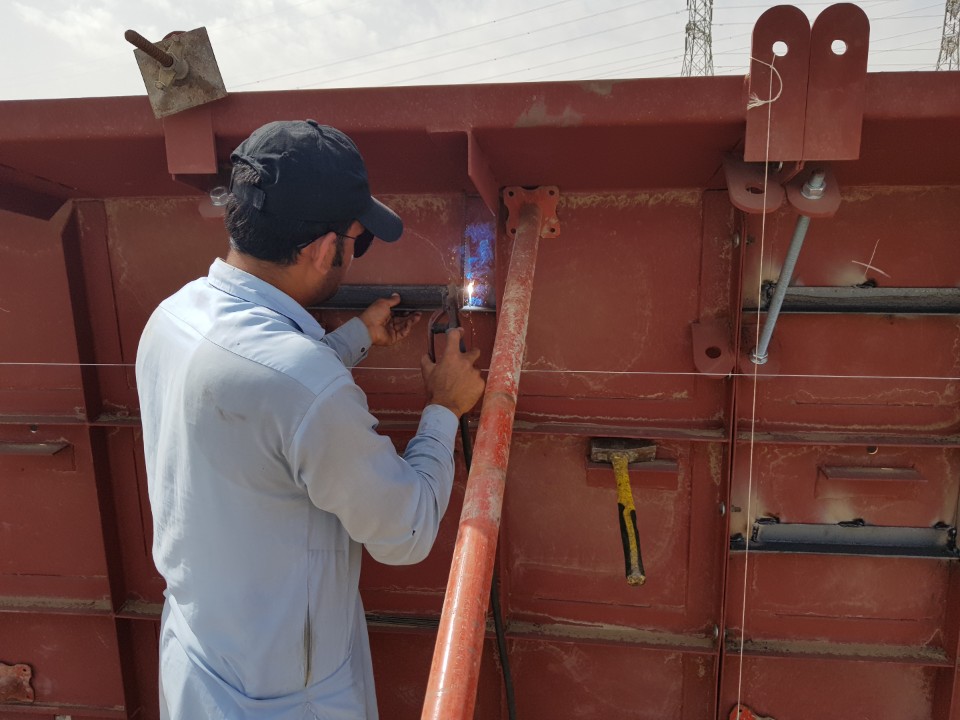

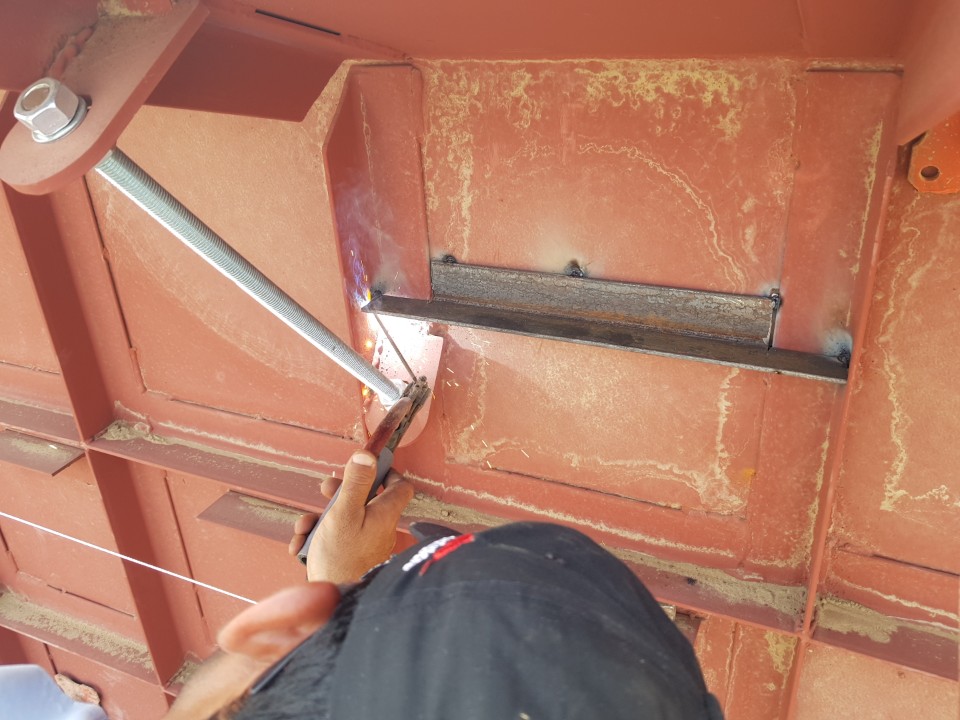

철골구조 건축물에서 중요한 용접(welding)

용접은 동종 또는 이질의

두 금속 재료를 국부적으로 가열,

용융하여 일체로 만드는

접합방식을 말한다

용접의 종류에는 아크용접,

가스용접,가스압접, 플러시버트 용접.

#이음형식-맞댄용접과

모살(필릿)용접,플러그 이음

철골구조에서 용접시공 시여러가지

시공순서나 안전에 관한 부분은

아주 중요한 안전수칙에도 들어간다.

용접 전에 용접 모재 표면의 기름

등 용접에 지장을 주는 불순물을 제거를 미리한다

. 눈이나 비로 모재 표면이 젖었을

때는 용접 작업을 금지한다. 현장용접

부재는 용접부위에 보일유 이외의칠을 해서는 안된다.

용접에 의한 수축변형과 마무리 작업을

고려하여 치수에 여분을 둔다.

용접부는 용접열에 의해 수축력이 발생하고

응력이 잔류하여 모재에 변형이 발생하므로

잔류응력의 경감에 유효한 순서로 용접한다 .

수축량이 가장 큰 부위를 먼저 용접하며,

좌우 대칭으로 용접하며 중앙에서

바깥방향으로 용접을 하는 것이 좋다.

감전의 방지를 위해 안전 홀더를

사용하고 전격방지 장치가

부착된 용접기를 사용한다.



가우징(gouging)

용접이 잘못된 부분을 수정하기

위해 사용되는 방법이다.

고온의 아크열로 모재를 순간적으로

녹이는 동시에 압축공기의 강한 바람으로

용해된 금속을 뿜어내어 용접부에

깊은 홈을 파내는 방식으로,

불완전 용접부 제거 및 밑면

파내기 등에 사용된다.



철골구조에서 절단과 용접은

금속재를 일체 시키는 중요한 작업이다.
