식당 환풍기 설치 순서 알아보기 덕트 공기 조화 방식

by 익스크롬 2019. 7. 9.
반응형

식당이나 공장 각종 상가에는 환풍기를

설치해야 하는 경

많은 사람들이 덕트에 대한 궁금한

부분이 많아서 간단하게 정리하면.

예를 들어 식당 화로 위 덕트를

설치하는 경우 화로 크기의 1.2배 정도 넓게

주문하시는 것이 좋고,

시로코팬 일반 흡입하는 환풍기 팬을

말하는데요 구입은 인터넷에서

용량과 크기를 그리고 연통 크기를

확인하고 구입하는 것이 좋습니다.

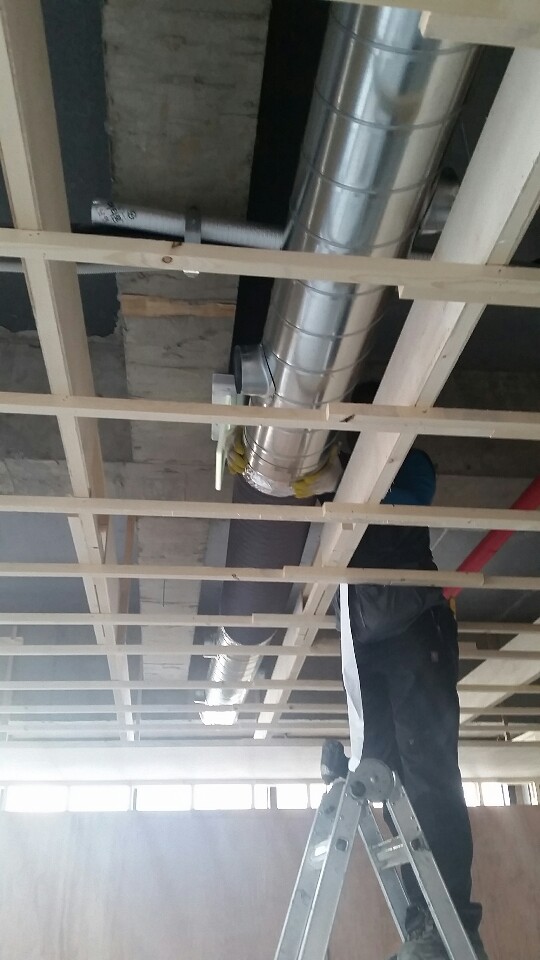

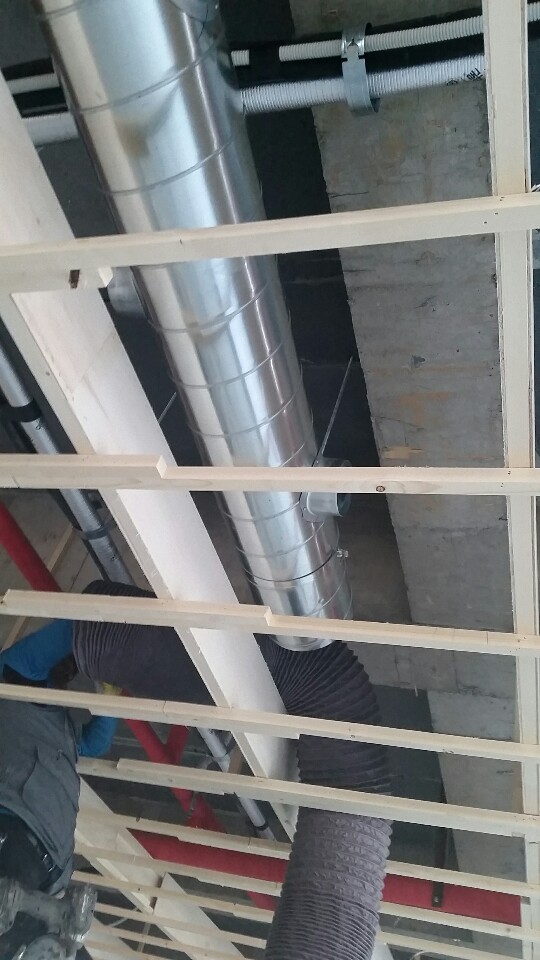

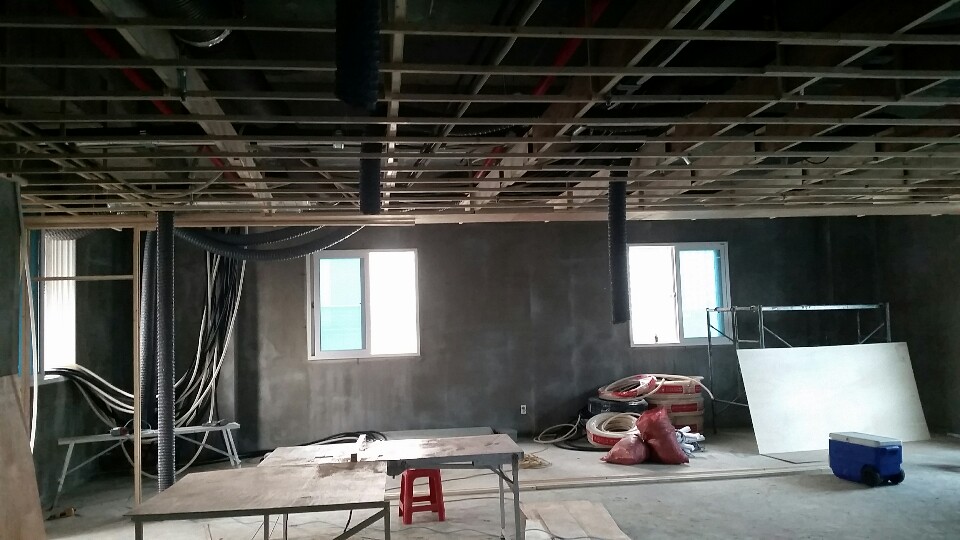

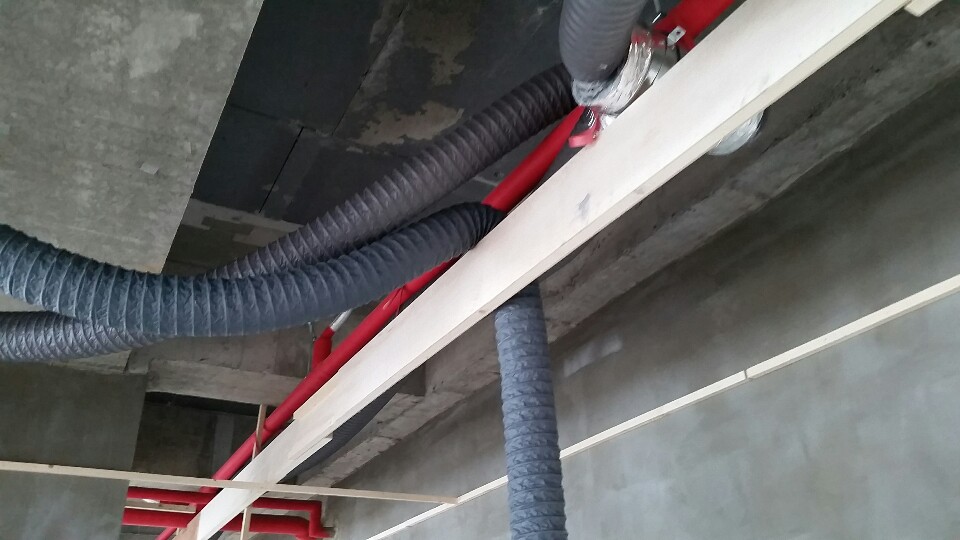

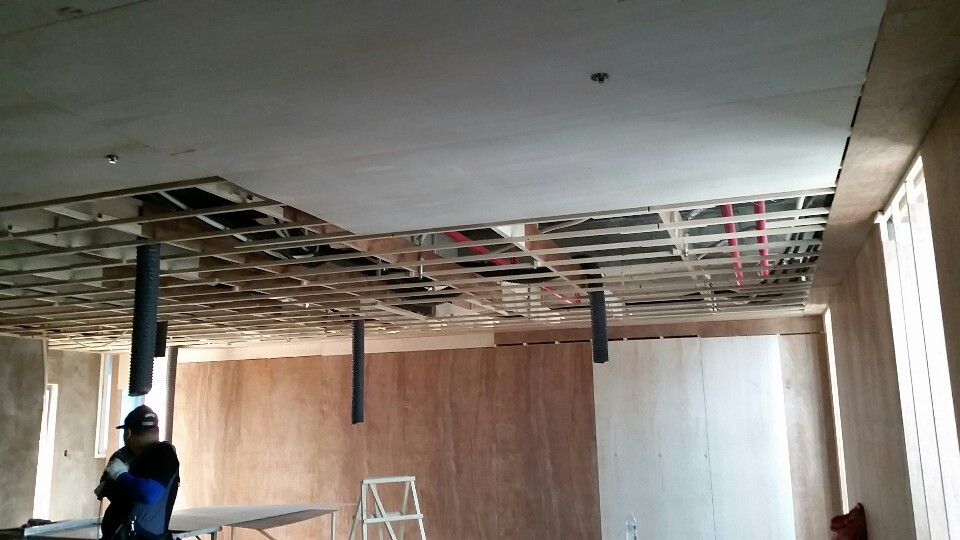

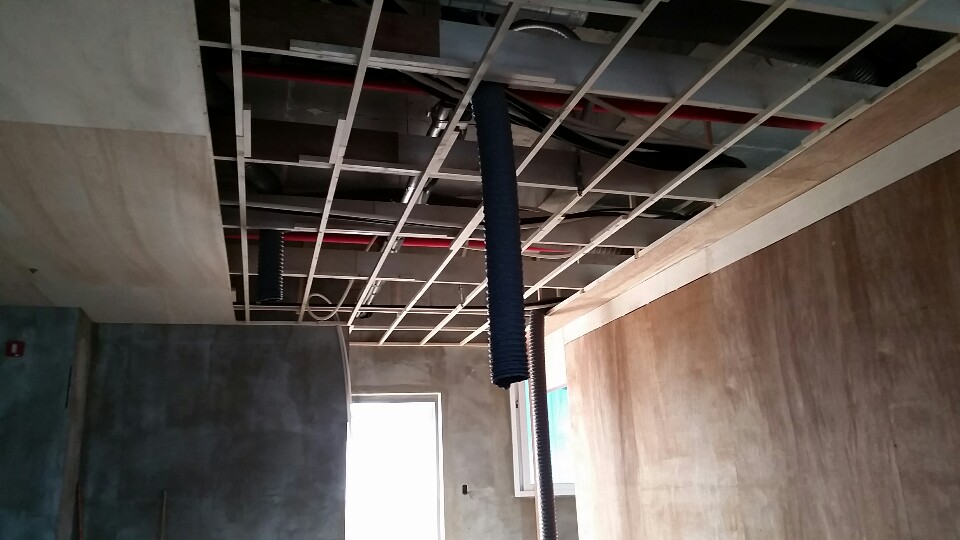

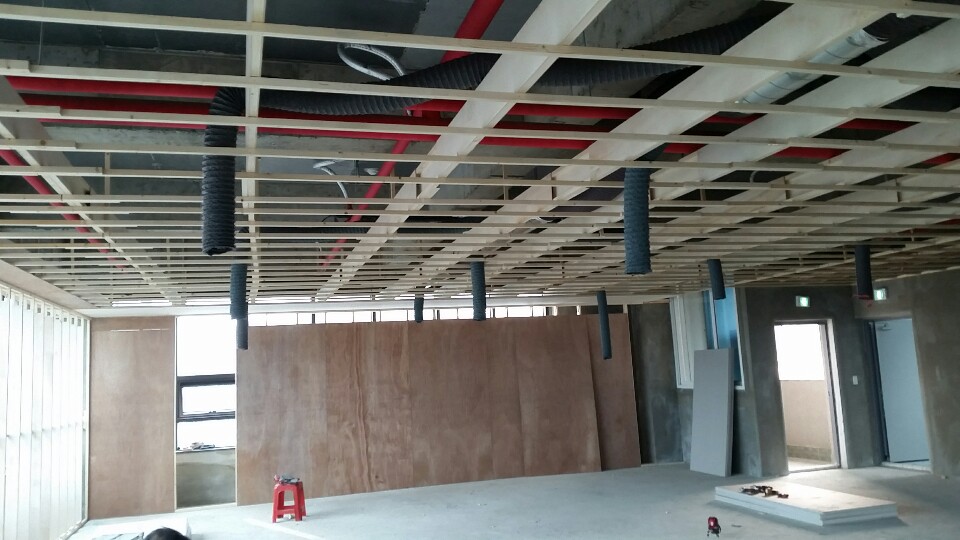

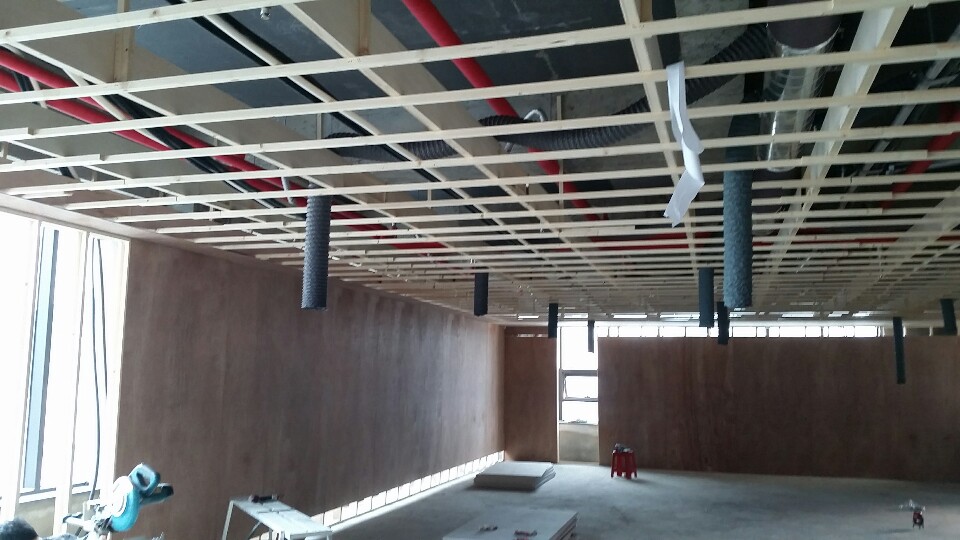

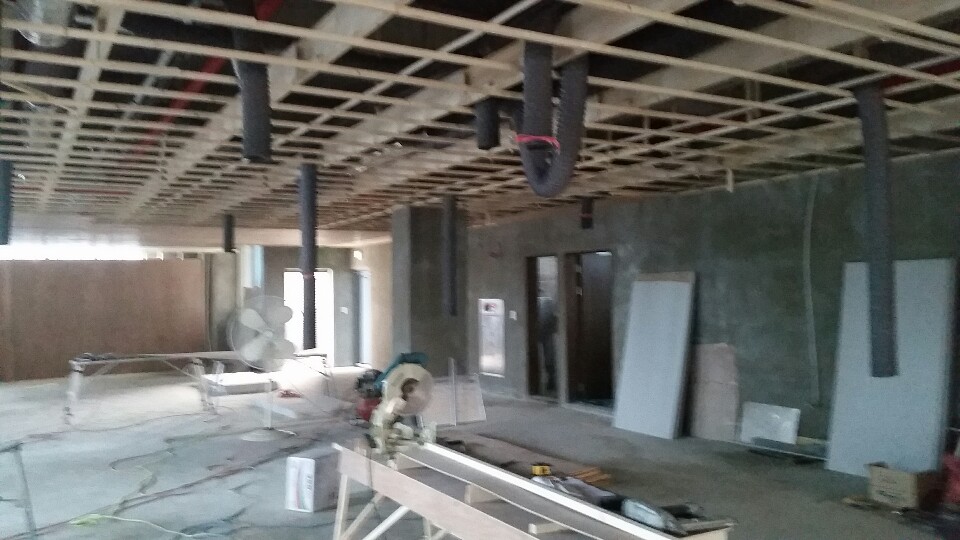

덕트는 천정에 고정하거나 아니면

벽쪽에 고정하면 됩니다.

가격은 지역에 따라 달라서

꼭 환풍기나 닥트 검색하셔서

직접 방문 가격 문의 하시는

것을 추천 합니다.

가로 2m 세로0.9m 높이1.3m

덕트가격은 저렴한 재료 기준으로 ,

평균  25-35만원 보시면 됩니다.



공기조화방식

전공기방식

-중앙에서 만들어진 도화 공기를

덕트를 통해 각 실에 송풍하는 방식이다

특징으로는 덕트 스페이스가 필요하다, 숭풍량이 많아서

실내공기의 오염이 적고 기류분포가 좋다.

중간기에 외기냉방이 가능하고

겨울철 가습이 용이하다.

실내에 배관으로 인한 누수의 우려가 없다.

기구의 노출이 없어 실내 유효 면적을

넓힐수 있다.

팬의 소요동력이 냉 온수를 사용하는 방식

보다 큰다.



단일덕트- 1개의 공급 덕트와1개의 환기덕트를

통해 조화공기를 공급하는 방식이다,

냉풍과 온풍을 혼합하는 혼합상자가 필요업다.

혼합상자가 없으므로 혼합손실이 없고

소음과 진동이 적다.

이중덕트 방식에 비해 덕트 스페이스가 적게 든다.

각실이나 존의 부하 변동에 즈시 대응할 수 없다.

이중덕트

-2개의 고급덕트 (냉온풍)와 1개의

환기덕트로 구성되어 있으며 각실의

혼합상자에서 공기를 혼합하는 방식이다,

부하변동에 즉시 대응할수 있고

다수의 실이나 존에 적용이가능하다 .

실내의 냉난방부하가 감소되어도

취출공기의 부족현상이 없다.

혼합상자에서 냉풍과 온풍의 혼합손실과

소음 진동이 발생한다.

에너지소비량이

가장 많으며 덕트 스페이스가

크고 설비비가 고가이다.



정풍량 단일덕트-

송풍온도를 변경하고 송풍량을 변경한다.

실내부하가 감소 될 경우 송풍량을

줄이면 실내 공기의 오염이 심하다.



가변풍량-

송풍온도를 일정하게 샇고 송풍량을 변경한다.

송풍기에 인버터를 설치하여 회전수를 제어한다.

각실이나 존의 온도를 개별 제어할수 있다.

에너지 절감 측면에서 가장 유리하나

설비비가 증가한다.

 환풍기는  날개를 회전시켜 바람을 일으켜

실내의 오염된 공기를 외부로

방출시키는 역할을 하는 기계장치이다.



공간이 큰 상가는 환풍기 팬을

사용하는 것이 아니라

시로코 팬을 이용해서 흡입구와

배출구를 서로 나누어서 배관을

설치하고 팬 역시 흡입기와

배출기를 따로 설치를 한다.

환풍기는 가정집이나 화장실 부엌,

식당 등에 주로 사용하며 설치하는

장소에 따라 용도와 기기의 용량이

전혀 달라 지기 때문에 맞는

제품을 구매하는 것이 중요하다.



환풍기 기능에 따라 다양한 종류가 있는데

첫 번째로는 유인 환풍기는 실내 또는

특정 장소로부터 수증기

즉 기체를 흡입 또는 배출하는

데 사용하는 환풍기이다.



두 번째로는 강제 환풍기는 말 그대로

강제로 환풍시키는 방식인데 저 풍압의

공기 압축용 환풍기를 말한다.



세 번째로는 강제통풍 팬이다 압입 통풍

방식에 사용되는 송풍기 또는 통풍기라고 한다.

송풍량이나 송풍 압 등에 따라 다르나

일반적으로  송풍기 터보형

송풍기가 이용되고 있다.

*덕트의 형상

장방형 -저속덕트에 적합하며 강도명에서는 약합니다.

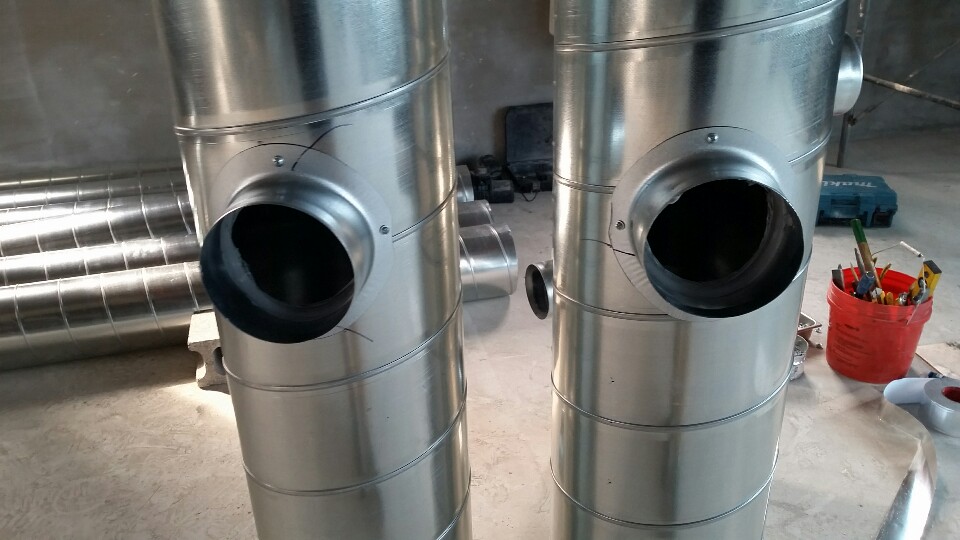

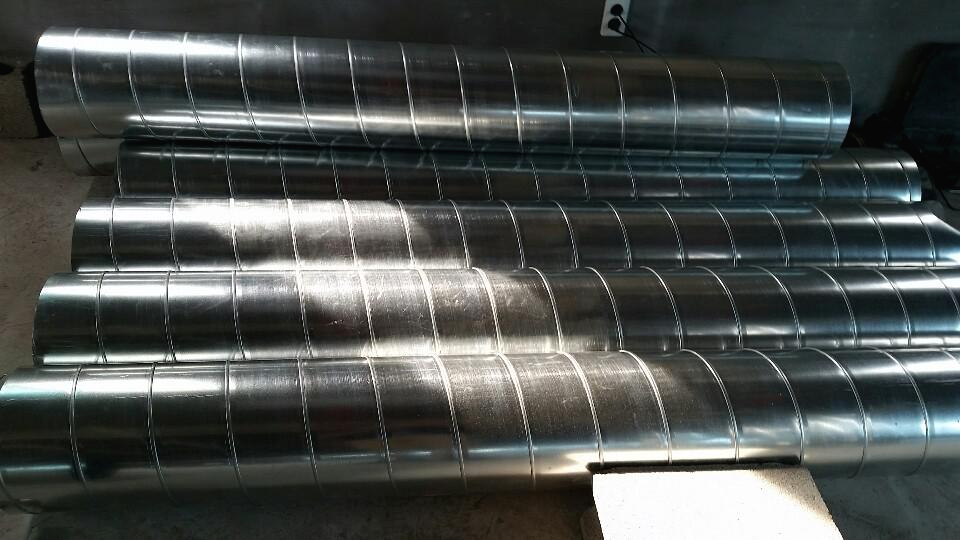

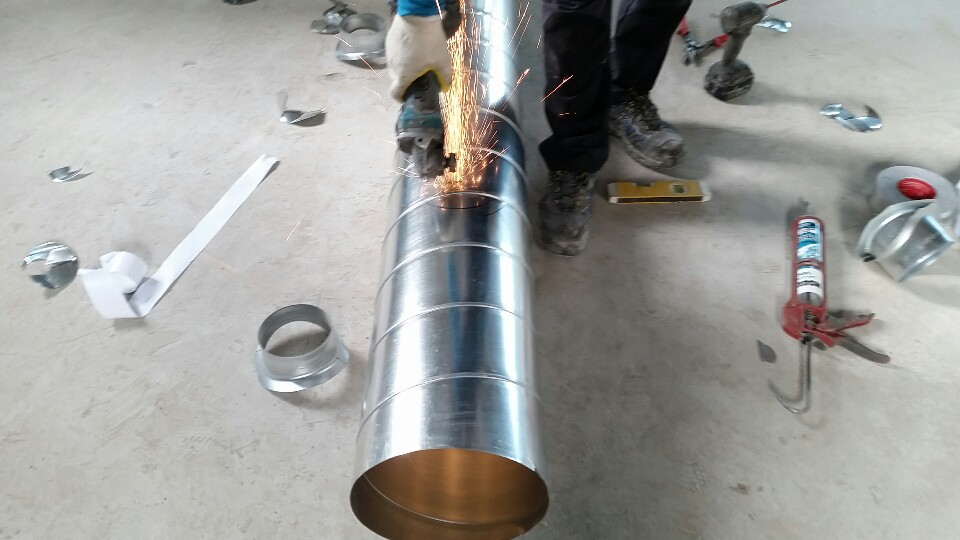

원형- 고속 덕트에 적합 송풍시 마찰손실이 적으며 설치시 공간에 제한을 받는다 그리고 스파이럴 원형은 고압 덕트로는 부적합합니다ㅏ. 고속용 덕트를 만들면 덕트 공간을 줄일수 있습니다.

 댐퍼

풍량조절 댐퍼 덕트 내의 풍량 조절 또는 폐쇄용으로 사용합니다

단익댐퍼-

소형 덕트용으로 버터 플라이 댐퍼라고도 합니다.

다익 댐퍼-대형 덕트용으로 루버 댐퍼라고도 합니다.

스플리트 댐퍼- 덕트 분기점에서 분기량을 조절시 사용을 합니다.

슬라이드 댐퍼- 덕트 도중에 홈틀을 만들어 1장의 철판을 삽입하여 풍량을 조절하는 댐퍼 주로 덕트 전체의 개폐를 목적으로 합니다.

프리넘 체임버- 송풍기 출구 부근에 부착하여 소음을 저감하는 역할을 합니다.
