건축 기초구조 동결성(심도)

by 익스크롬 2019. 6. 11.
반응형



*기초

동결선 지표면에서 땅 안쪽까지

동결되는 부분의 선을 말한다

기초는 반드시 동결선이하에

두어야한다(부동침화현상때문에)

기초라는 것은 기둥과 기초판 까지

그리고 지정은 밑창(버림) 잡석, 말뚝 /



지정은 지내력이이 발생



*기초의 형식

1.독립기초- 기초판1개와 기둥1개를 말한다

2.복합기초-기둥2개 기초판1개를 말한다

3.줄기초 -조정조

4.온통 기초-사용하는이유는 부동침하를

방지하기위해서이며, 연약지반에 사용한다

그리고 지하실을 형성하는경우



*지정

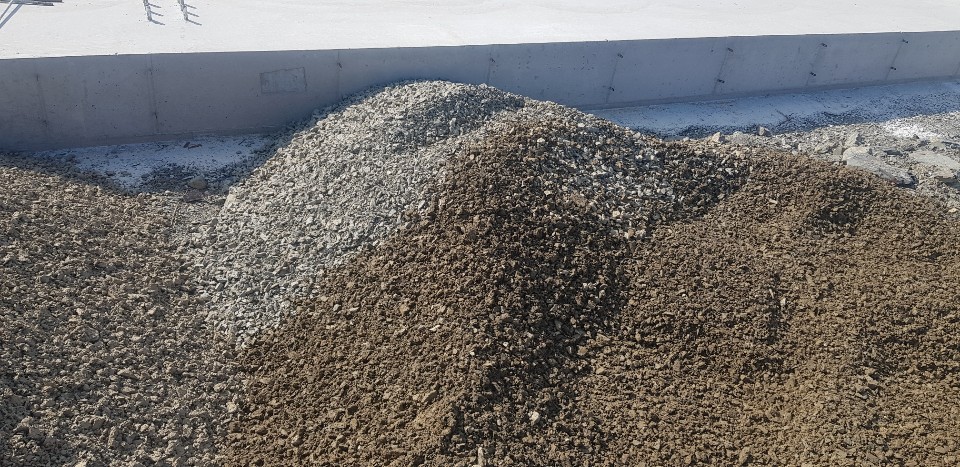

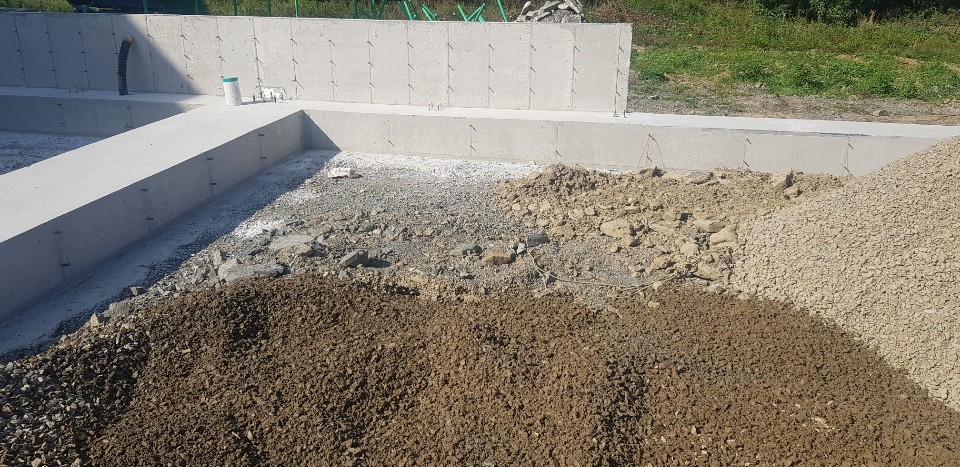

잡석지정은 크기는 100~300mm 로한다

그리고 세워서 깐다.

그리고 다짐을 해야한다

가장자리부터 중앙쪽으로 다짐을 한다.

마지막으로 사춤자갈량



*밑창(버림)

@ 50~100mm  기준 60mm

1시멘트 :3모레:6자갈



 2019년 건축기사 시험일정 알아보기



*말뚝지정

@마찰말뚝 효율적이다 지지말뚝에 비하면,

말뚝간 최소간격과 지지력



*지반조사

지반조사순서는

1.사전조사 2.예비조사 3.본조사 4.추가조사, /

예비조사는 기초구조형식을 대충 결정짓는단계이다

지반조사방법-보링boring(천공) 하는 목적은

흙의 주상도를 작성하기 위해서,

그리고 원위치 시험하기 위해서/시료채취,지하수위측정,토질조사

종류-충격식 수세식 회전식(가장정확,불교란시료채취가능)
